フロアーハッチ

ステンレス製 施錠式 二重蓋(中蓋:鋳鉄製) 密閉形(防水・防臭形) 蓋プレート厚 1mm

製品写真

屋内用
MSXW-M
モルタル充填用
適用荷重:歩行用
MSXW
(充填深さ:21mm)

製品の特徴

  • 二重蓋構造の密閉型です。中蓋により、密閉性を確保しております。
  • 受枠に設けられた排水穴には、平行めねじ加工が施されており、排水管を接続することで、受枠に浸入した水を排水できます。
  • 蓋・受枠Aがステンレス製のため、耐食性に優れています。
  • 仕上材に合わせた最適な蓋高さとすることで、蓋の軽量化を図りました。

フロアーハッチ選定時の注意事項

  • 「屋内外用」と「屋内用」では、使用場所が異なります。こちらをご確認の上でご使用下さい。

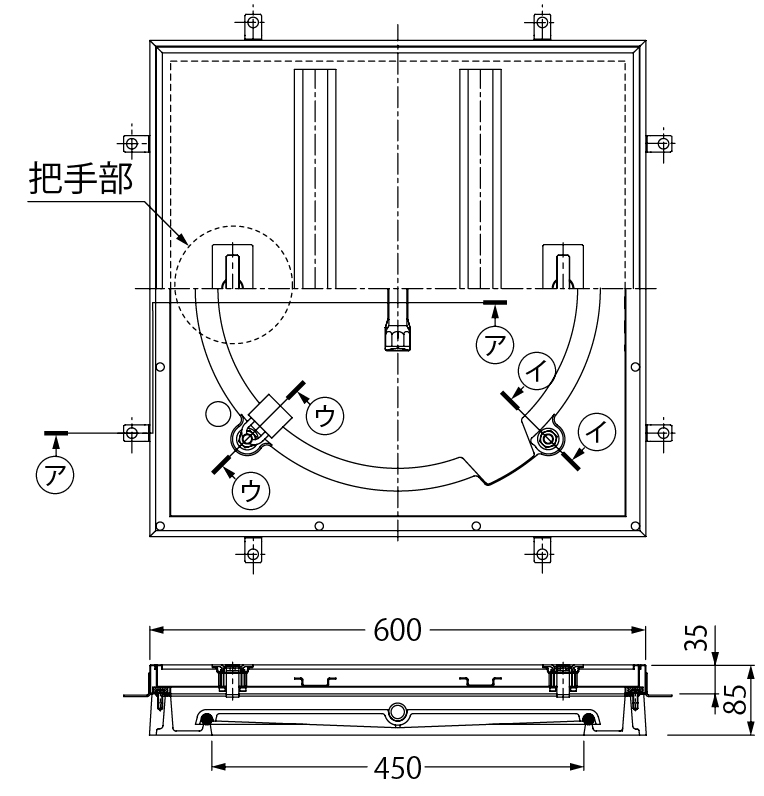

製品図面

MSXW

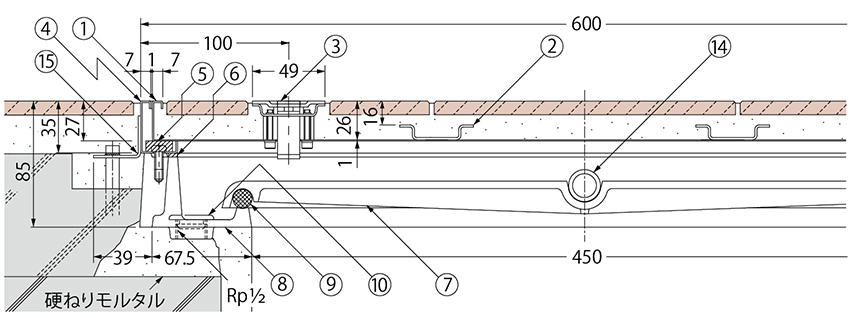

MSXW-M モルタル充填用(ア−ア断面) 納まり図

MSXW

排水管の接続 納まり図

MSXW

把手部 平面詳細図

MSXW


ボルト固定部 詳細図(イ−イ断面)

MSXW

施錠部 詳細図(ウ−ウ断面)

MSXW


    部品構成

  1. 蓋 材質:SUS430
  2. モルタル止め 材質:SUS304
  3. 把手 材質:SUS304
  4. 受枠A 材質:SUS430
  5. クッション 材質:クロロプレンゴム
  6. パッキンA 材質:クロロプレンゴム
  7. 中蓋 材質:FC200
        処理:防錆塗装
  8. 受枠B 材質:FC200
         処理:防錆塗装
  9. パッキンB 材質:クロロプレンゴム
  10. キャップ 材質:クロロプレンゴム
  11. ボルト 材質:SUS304
  12. 六角ナット 材質:SUS304
  13. 南京錠 材質:CAC202
  14. ボックススパナ 材質:SPHC
               処理:電気亜鉛めっき
  15. アンカー 材質:SGHC

    設計情報

  • 把手は落し込み把手です。
    中蓋は南京錠により施錠が行えます。
    ゴムパッキンは、耐候性、耐劣化性、耐寒性に優れたクロロプレンゴムです。

    注文・発注情報

  • 専用ボックススパナ(M12)が付属します。
    ご注文の際は、下記要領でご指示ください。
    <例>MSXW-M-4560

寸法表<単位:mm>

呼称 質量(kg) 床仕上材充填時の蓋質量(約・kg) 中蓋質量(約・kg)
4560 31 23 10


モルタル充填用 価格(消費税は含まれておりません)

製品符号-呼称 価格(円/組) 図面・施工要領書等
MSXW-M-4560 89,800 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書取扱説明書
