免震エキスパンションジョイント MX-TEB-K

製品の特徴

  • 歩行者の免震構造建築物の可動範囲内への侵入や落下を防ぎます。
  • 建物が地震などで大きく変位したときには破壊することなく追従する、 全面ステンレスパネルタイプの廊下用手摺です。
  • 3枚パネルタイプで、当社従来品と比較して、約3/4のスパンに納める事ができます。
  • 強度向上と軽量化を実現するモノコック構造です。
  • スムーズな可動を実現するため、フレームの可動部にベアリングを採用しました。
  • ステンレスパネルは、歪みが少なく、美しい仕上がりとなるYAG溶接を採用しました。
MX-TEB-K

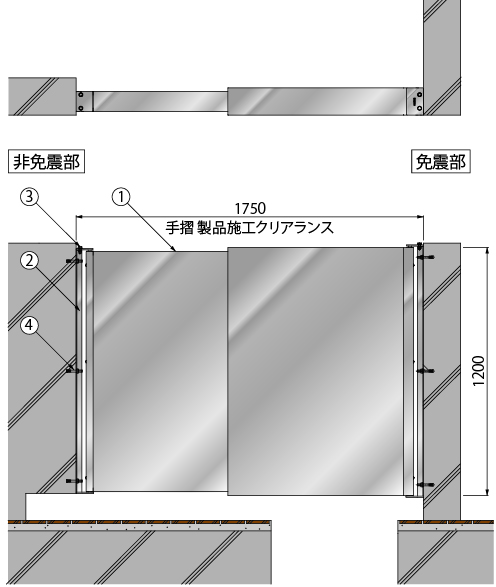

製品図面

MX-TEB-K

    部品構成

  1. 本体
    材質:SUS304 処理:ヘアライン仕上
  2. ブラケット
    材質:SUS304 処理:ヘアライン仕上
  3. 固定ボルト
    材質:SUS304
  4. アンカーボルト
    材質:SUS304

寸法表<単位:mm>

可動量
(X・Y方向)
呼称 クリアランスC W
500 50145 500 1450
600 60165 600 1650
700 70185 700 1850
800 80205 800 2050
※性能指標について

価格(消費税は含まれておりません)

製品符号−呼称 可動量
(X・Y方向)
クリアランスC 価格 図面・施工要領書等
MX-TEB-K−50145 500 500 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
MX-TEB-K−60165 600 600 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
MX-TEB-K−70185 700 700 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
MX-TEB-K−80205 800 800 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
