スチール製グレーチング

都営住宅型CDます用 細目滑り止め模様付

適用荷重:T-2
製品符号:QXCD
メインバー:DIバー

製品写真

QXCD

規格対照表

規格名称 呼称(サイズ)
公共建築協会評価対象品 全サイズ

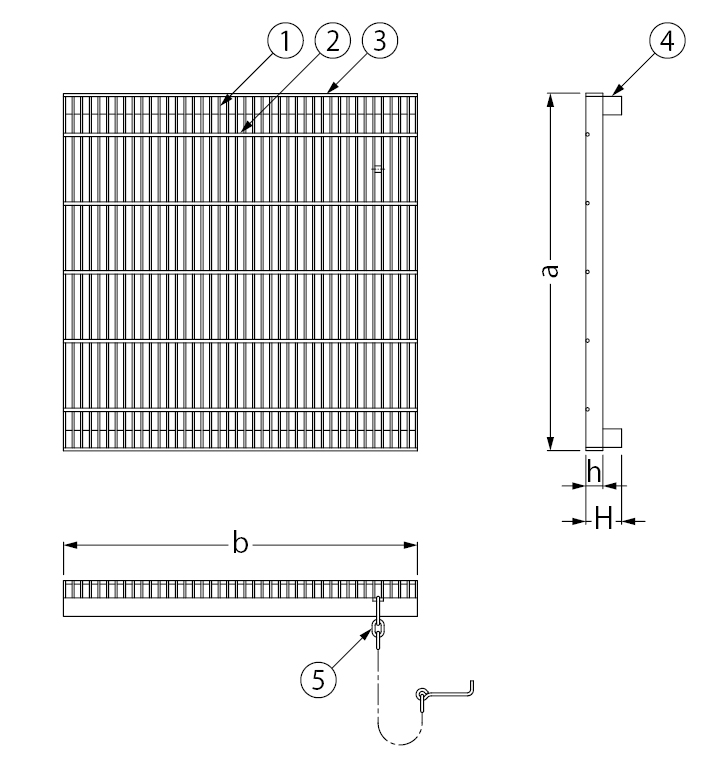

製品図面

QXCD

メインバーピッチ

QXCD

部品構成

  1. メインバー
    材質:SS400
    処理:溶融亜鉛めっき
  2. クロスバー
    材質:SS400
    処理:溶融亜鉛めっき
  3. エンドプレート
    材質:SS400
    処理:溶融亜鉛めっき
  4. かさ上げ材
    材質:STKR400
    処理:溶融亜鉛めっき
  5. 盗難防止用鎖
    材質:SWRM8
    処理:溶融亜鉛めっき

衝撃係数・スパン・許容応力の基準

注文・発注情報

  1. ご注文は下記要領でご指示ください。

寸法・質量表<単位:mm>

呼称 適用荷重 CDます寸法
(mm)
寸法(mm) 質量
(s/枚)
a b h H
300 T-2 300 370 365 25 50 10.3
360 T-2 360 430 425 25 50 13.2
450 T-2 450 520 515 25 50 18.5
500 T-2 500 570 565 25 50 21.6
600 T-2 600 670 665 32 57 36.2

価格

製品符号 価格(円/枚) 図面・施工要領書等
QXCD−300 12,600 cad図面dxf図面DWG図面ご使用願い図
QXCD−360 15,700 cad図面dxf図面DWG図面ご使用願い図
QXCD−450 19,500 cad図面dxf図面DWG図面ご使用願い図
QXCD−500 27,400 cad図面dxf図面DWG図面ご使用願い図
QXCD−600 36,400 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
