製品の特徴

• 優れた耐火性能を発揮し、地球環境と人体にやさしいアルカリアースシリケートウール（AES）製の耐火帯を受枠開口部に装着しました。
  耐火帯Lタイプ（1時間遮炎性能）厚み12.5mm

• 車道以外で、車両が走行することはまれで、走行することがあっても緊急車両等が一時的に通過などで低速で走行するような、車両が乗り入れる可能性のある建物内に設置できます。
  ※車両が頻繁に通行する場所や、フォークリフト等の特殊車両が通行する場所には適しません。
• 車両の進行方向は横断・縦断兼用です。

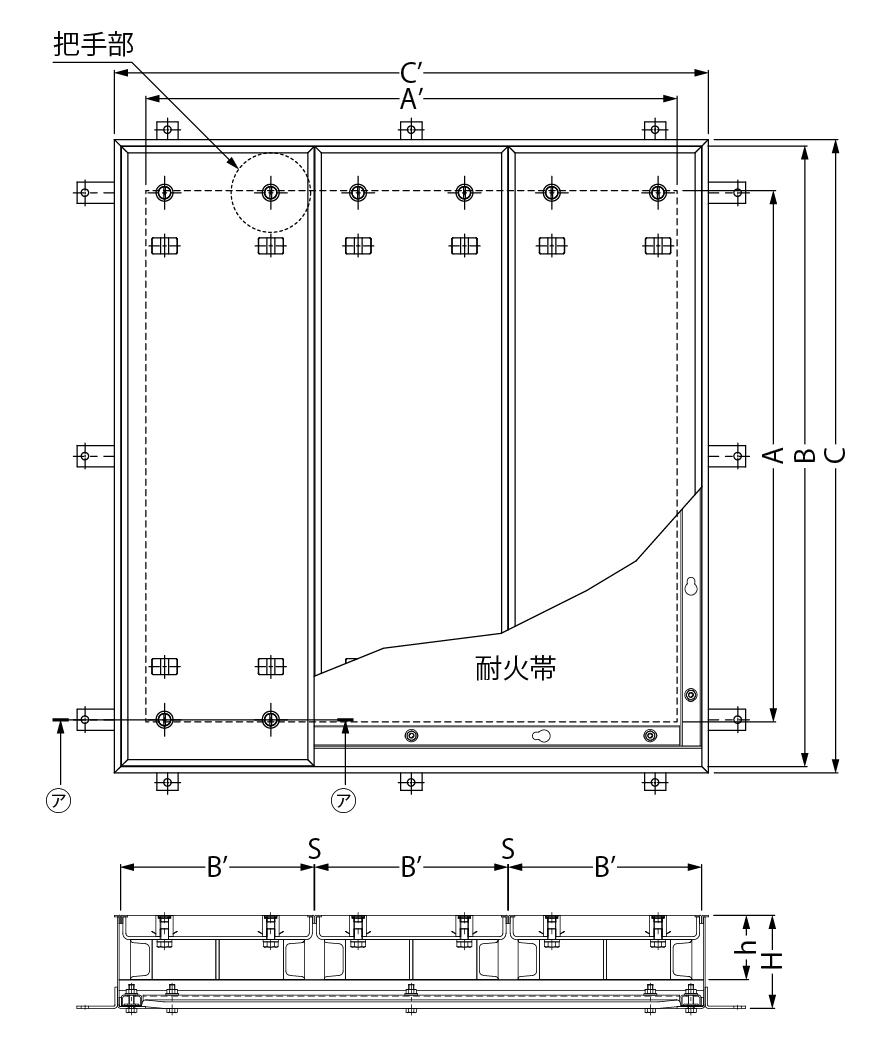

製品図面

（ア−ア断面）納まり図　

把手部平面詳細図

強度基準

※許容応力度は建築基準法施行令第九十条F（基準強度）の短期許容応力度を採用しています。

※耐火帯の上には絶対に乗らないでください。変形または破損し、事故を起こす恐れがあります。（耐火帯は、歩行用の荷重を満たす設計ではありません）

部品構成

蓋プレート
材質：SPHC
処理：下塗り+焼付塗装
モルタル止め
材質：SUS430
処理：下塗り+焼付塗装
補強材
材質：SS400
処理：下塗り+焼付塗装
目地
材質：SUS304
把手
材質：SUS304
キャップ
材質：SUS304
パッキン
材質：クロロプレンゴム
受枠
材質：SPHC
処理：下塗り+焼付塗装
クッション
材質：クロロプレンゴム
アンカー
材質：SPHC
処理：下塗り+焼付塗装
耐火帯
材質：アルカリアースシリケートウール
耐火帯押え
材質：SGHC
六角ボルト
材質：SUS304
六角ナット
材質：SUS304
平座金
材質：SUS304
ゴムワッシャ
材質：EPDM

別売部品

• 開閉ハンドル K-1b型（蓋開閉用）
• T形レンチ 呼び17（耐火帯開閉用）

寸法・質量表＜単位：mm＞

86	A	A'	B	B'	C	C'	h	H	S	蓋枚数	質量（kg）	床仕上材充填時の 蓋質量 （約・kg/枚）
700-L	700	700	866	395.5	892	818	111	165.2	1	2	108	69
800-L	800	800	966	445.5	992	918	111	165.2	1	2	132	86
900-L	900	900	1066	330	1092	1018	111	165.2	1	3	166	73
1000-L	1000	1000	1166	363	1192	1118	121	175.2	1.5	3	211	93
600×1200-L	600	1200	766	430	792	1318	111	165.2	1	3	156	68

価格

製品符号-呼称	蓋枚数	ハンドル付（円/組）	ハンドルなし（円/組）	図面･施工要領書等
S-14E-700-L	2	611,500	602,700
S-14E-800-L	2	702,800	694,000
S-14E-900-L	3	879,300	870,500
S-14E-1000-L	3	1,013,500	1,004,700
S-14E-600×1200-L	3	815,700	806,900

※価格には消費税は含まれておりません。

ハンドル

製品符号	価格 1組（4本）	図面
K-1b	8,800

※価格には消費税は含まれておりません。
