打込型マシンハッチRSV
1時間遮炎性能を備えた耐火仕様のマシンハッチです
設備の搬出入や点検のためのマシンハッチを設置する際、建築物の床部に開口が発生するため、防火上、設置場所により耐火性能が求められます。
カネソウ マシンハッチ耐火仕様は、受枠開口部に1300℃以上の温度にも耐えられる耐火材アルカリアースシリケートウール(AES)を装着し、優れた耐火性能を発揮します。
耐火仕様の性能について
カネソウ マシンハッチ耐火仕様は、当社で定めた社内基準に適合する、1時間遮炎性能を備えています。

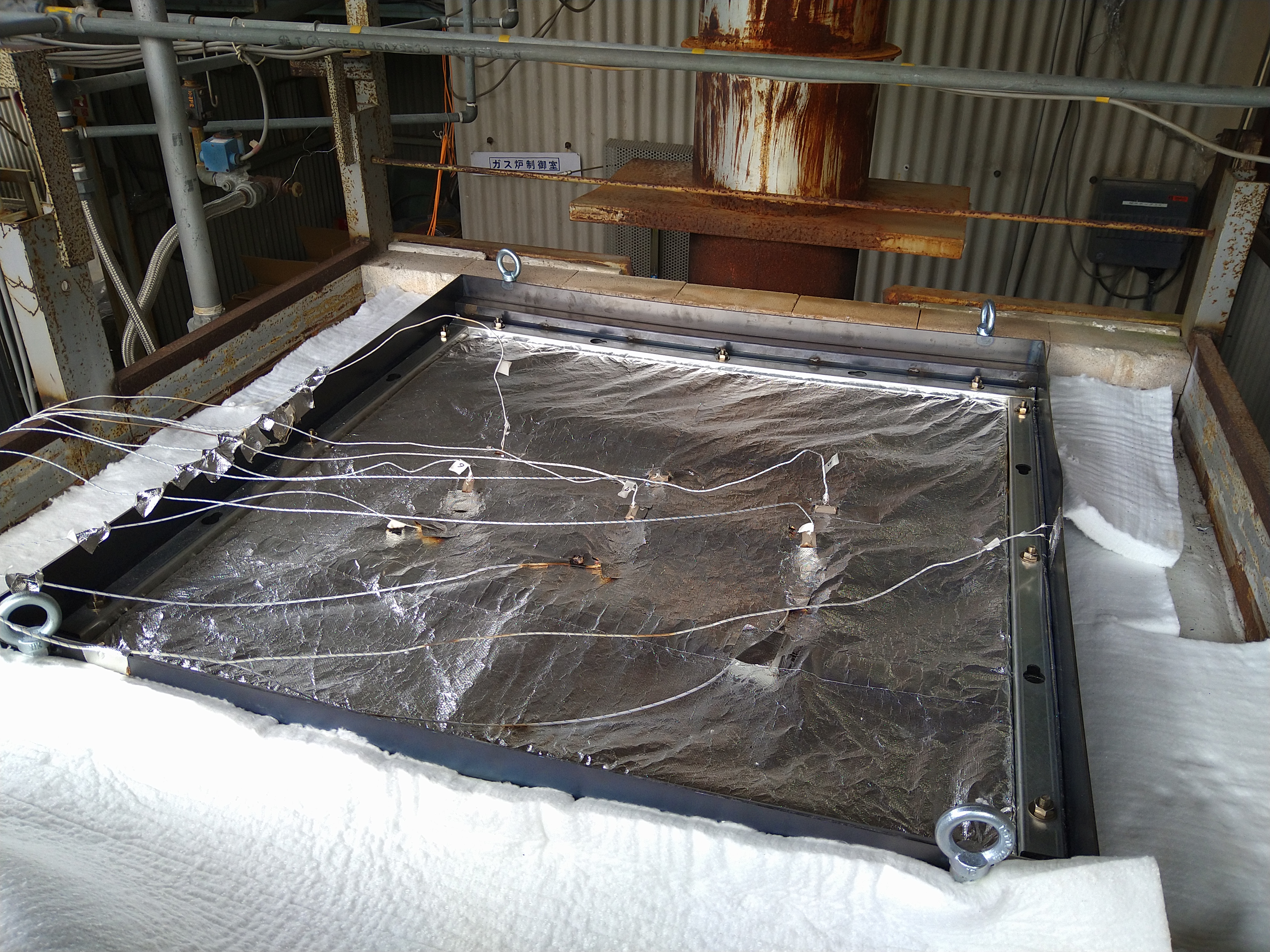

1時間遮炎性能試験
1.試験体
(1)耐火帯(AES)12.5o厚
(2)試験体外形寸法:1135o×1135o
(3)開口部寸法:1000o×1000o
2.試験方法
(1)ガス炉上に試験体を置き、ガス燃焼バーナーで加熱する。
(2)加熱温度:ISO834 標準加熱曲線による
(3)加熱面:床下側
3.性能判定
加熱開始後1時間当該加熱面以外の面に火炎を出さないこと。
耐火帯の仕様
耐火性能
タイプ
耐火帯の材質
該当製品
1時間遮炎性能
Lタイプ
アルカリアースシリケートウール12.5mm厚
密閉形
充填蓋
W-1E-L
・
W-2E-L
・
W-6E-L
・
W-14E-L
縞鋼板蓋
W-1EC-L
・
W-2EC-L
・
W-6EC-L
・
W-14EC-L
一般形
充填蓋
S-1E-L
・
S-2E-L
・
S-6E-L
・
S-14E-L
縞鋼板蓋
S-1EC-L
・
S-2EC-L
・
S-6EC-L
・
S-14EC-L
