製品の特徴

• 優れた耐火性能を発揮し、地球環境と人体にやさしいアルカリアースシリケートウール（AES）製の耐火帯を受枠開口部に装着しました。
  耐火帯Lタイプ（1時間遮炎性能）厚み12.5mm

• 強度は歩行用、荷重条件は3,500N/�uです。

製品図面

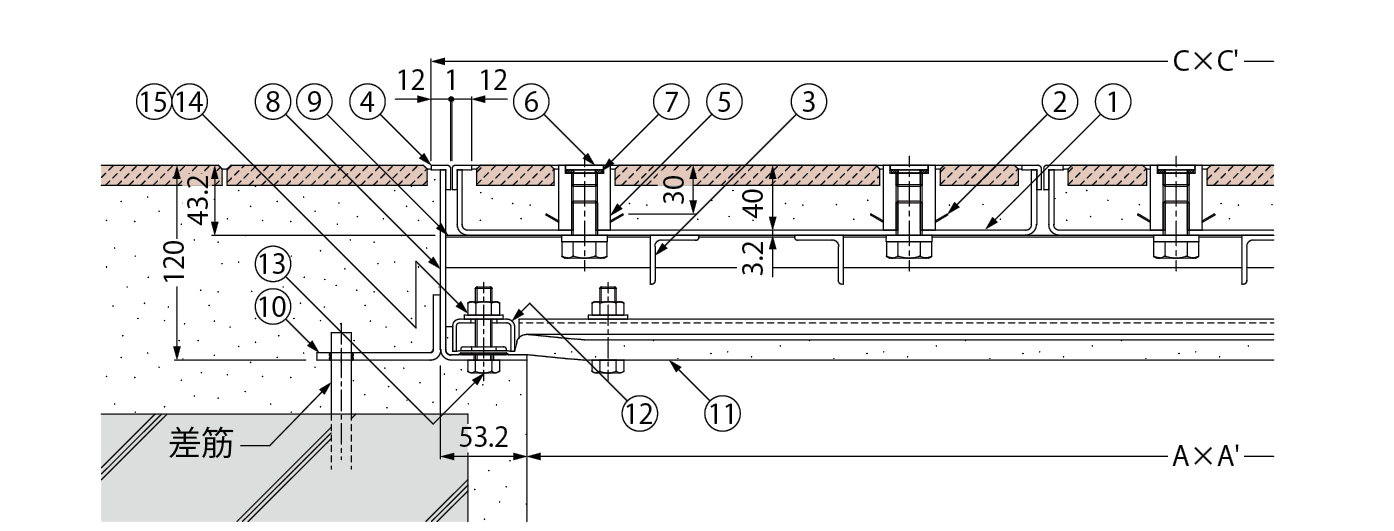

（ア−ア断面）納まり図　

把手部平面詳細図

強度基準

※耐火帯の上には絶対に乗らないでください。変形または破損し、事故を起こす恐れがあります。（耐火帯は、歩行用の荷重を満たす設計ではありません）

部品構成

蓋プレート
材質：SPHC
処理：下塗り+焼付塗装
モルタル止め
材質：SUS430
処理：下塗り+焼付塗装
補強材
材質：SS400
処理：下塗り+焼付塗装
目地
材質：SUS304
把手
材質：SUS304
キャップ
材質：SUS304
パッキン
材質：クロロプレンゴム
受枠
材質：SPHC
処理：下塗り+焼付塗装
クッション
材質：クロロプレンゴム
アンカー
材質：SPHC
処理：下塗り+焼付塗装
耐火帯
材質：アルカリアースシリケートウール
耐火帯押え
材質：SGHC
六角ボルト
材質：SUS304
六角ナット
材質：SUS304
平座金
材質：SUS304
ゴムワッシャ
材質：EPDM

別売部品

• 開閉ハンドル K-1b型（蓋開閉用）
• T形レンチ 呼び17（耐火帯開閉用）

寸法・質量表＜単位：mm＞

86	A	A'	B	B'	C	C'	S	蓋枚数	質量（kg）	床仕上材充填時の 蓋質量 （約・kg/枚）
700-L	700	700	866	395.5	892	818	1	2	59	46
800-L	800	800	966	445.5	992	918	1	2	68	56
900-L	900	900	1066	330	1092	1018	1	3	86	48
1000-L	1000	1000	1166	363	1192	1118	1.5	3	96	56
600×1200-L	6000	1200	766	430	792	1318	1	3	80	44

価格

製品符号-呼称	蓋枚数	ハンドル付（円/組）	ハンドルなし（円/組）	図面･施工要領書等
S-1E-700-L	2	400,700	391,900
S-1E-800-L	2	455,100	446,300
S-1E-900-L	3	554,400	545,600
S-1E-1000-L	3	637,200	628,400
S-1E-600×1200-L	3	517,600	508,800

※価格には消費税は含まれておりません。

ハンドル

製品符号	価格 1組（4本）	図面
K-1b	8,800

※価格には消費税は含まれておりません。
