カラー舗装用みぞ蓋

タイル用 充填深さ40mm ステンレス目地 集水桝用

SEW-2目地ピッチ10mm(すきま6mm)・目地ピッチ15mm(すきま11mm)

製品写真

SEW-2

製品の特徴

  • 舗装材を充填できる鋳鉄製、ステンレス目地の集水桝用排水みぞ蓋です。
  • スリット排水目地のすきまは6mmと11mmの2タイプで、排水口を意識せずに通行できます。
  • 目地部に凹凸を施した滑り止め模様付も製作できます。
  • 強度はT-2用で、総重量2,000kgfまでの車両の乗り入れが可能です。
    カラー舗装用みぞ蓋の強度基準はこちらをご覧ください。

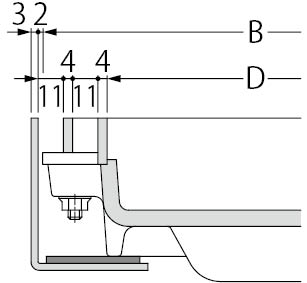

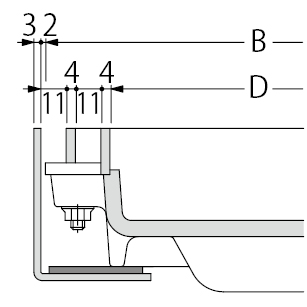

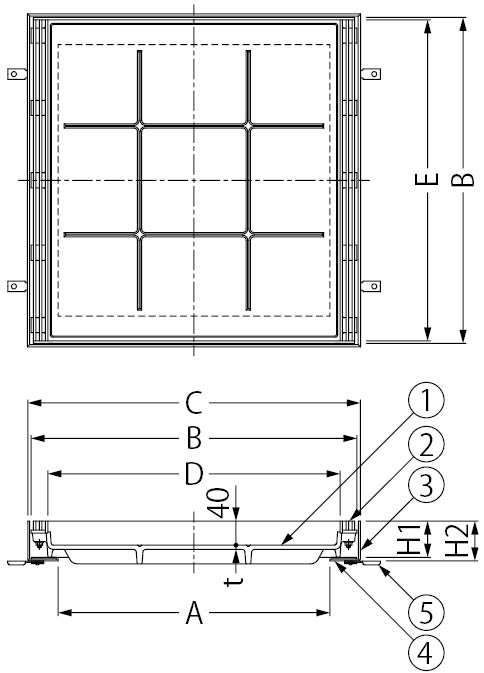

製品図面

SEW-2



    部品構成

  1. 蓋 材質:FC200
       処理:樹脂系塗装
  2. 目地 材質:SUS304
  3. 受枠 材質:SUS304
  4. クッション 材質:クロロプレンゴム
  5. アンカー 材質:SECC

    注文・発注情報

  • 蓋の開閉には、E型ハンドルをご使用ください。
    受枠には、クッション付とクッションなしの2タイプがあります。
    <例>クッション付→SEW-2-450(P=15)-b
         クッションなし→SEW-2-450(P=15)-a

  • ご注文の際は、目地ピッチをご指示ください。
    <例>SEW-2-450 P=10mm
         SEW-2-450 P=15mm


寸法表<単位:mm>

桝内径 呼称 A B C D E H1 H2 h t 開口面積(mm2
クッション付 クッションなし P=10 P=15
300×300 300 300 390 400 334 382 60 66 63 40 6 9,252 11,308
450×450 450 450 540 550 484 532 60 66 63 40 7 14,652 17,908
600×600 600 600 690 700 634 682 60 66 63 40 7 20,052 24,508


質量・破壊荷重・適用荷重<接触圧子:200×160>

呼称 蓋質量(kg) 舗装材充填時の
蓋質量(約・kg)
受枠質量(kg) 適用荷重 衝撃 破壊荷重
クッション付 クッションなし
300 13 25 4.3 4 T-2 i=0.1 35kN(3,600kgf)以上
450 25 49 6.4 6 T-2 i=0.1 35kN(3,600kgf)以上
600 40 80 7.5 7 T-2 i=0.1 35kN(3,600kgf)以上


SEW-2 すきま6mm(P=10)価格(消費税は含まれておりません)

桝内径 製品符号 呼称 価格(円/組) 図面
クッション付 クッションなし
300×300 SEW-2 300 45,400 41,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図
450×450 SEW-2 450 60,200 55,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図
600×600 SEW-2 600 76,900 72,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図


SEW-2 すきま11mm(P=15)価格(消費税は含まれておりません)

桝内径 製品符号 呼称 価格(円/組) 図面
クッション付 クッションなし
300×300 SEW-2 300 39,600 35,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図
450×450 SEW-2 450 53,600 49,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図
600×600 SEW-2 600 67,600 63,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図
