カラー舗装用みぞ蓋

インターロッキングブロック用 充填深さ75mm ステンレス目地 側溝用

SIM-2目地ピッチ10mm(すきま6mm)・目地ピッチ15mm(すきま11mm)

製品写真

SIM-2

製品の特徴

  • 舗装材を充填できる鋳鉄製、ステンレス目地の排水みぞ蓋です。
  • スリット排水目地のすきまは6mmと11mmの2タイプで、排水口を意識せずに通行できます。
  • タイル目地割に適した蓋長さ600mmです。
  • 目地部に凹凸を施した滑り止め模様付も製作できます。
  • 強度はT-2用で、総重量2,000kgfまでの車両の乗り入れが可能です。
    カラー舗装用みぞ蓋の強度基準はこちらをご覧ください。

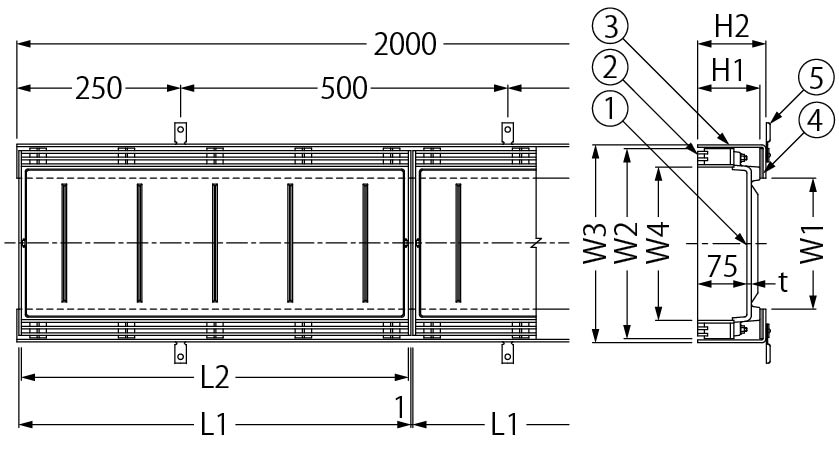

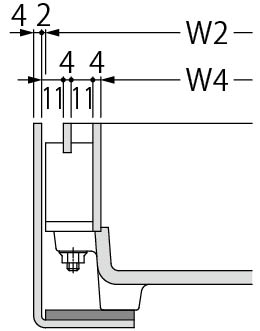

製品図面

SIM-2



    部品構成

  1. 蓋 材質:FC200
       処理:樹脂系塗装
  2. 目地 材質:SUS304
  3. 受枠 材質:SUS304
  4. クッション 材質:クロロプレンゴム
  5. アンカー 材質:SUS304

    注文・発注情報

  • 蓋の開閉には、E型ハンドルをご使用ください。

  • ご注文の際は、目地ピッチをご指示ください。
    <例>SIM-2-3060 P=10mm
         SIM-2-3060 P=15mm


寸法表<単位:mm>

みぞ幅 呼称 W1 W2 W3 W4 L1 L2 H1 H2 h t 開口面積(mm2
P=10 P=15
150 2560 150 240 252 184 599 591 95 104 75 7 16,776 20,504
200 3060 200 290 302 234 599 591 95 104 75 7 16,776 20,504
250 3560 250 340 352 284 599 591 95 104 75 7 16,776 20,504
300 4060 300 390 402 334 599 591 95 104 75 7 16,776 20,504


質量・破壊荷重・適用荷重<接触圧子:200×160>

呼称 蓋質量(kg) 舗装材充填時の蓋質量(約・kg) 適用荷重 衝撃 破壊荷重
2560 14 36 T-2 i=0.1 35kN(3,600kgf)以上
3060 16 44 T-2 i=0.1 35kN(3,600kgf)以上
3560 19 53 T-2 i=0.1 35kN(3,600kgf)以上
4060 21 61 T-2 i=0.1 35kN(3,600kgf)以上


価格(消費税は含まれておりません)

みぞ幅 製品符号 呼称 価格(円/m) 図面
P=10 P=15 P=10 P=15
150 SIM-2 2560 64,600 55,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図 CAD図面DXF図面DWG図面DWG図面ご使用願い図
200 SIM-2 3060 70,700 61,700 CAD図面DXF図面DWG図面DWG図面ご使用願い図 CAD図面DXF図面DWG図面DWG図面ご使用願い図
250 SIM-2 3560 77,000 67,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図 CAD図面DXF図面DWG図面DWG図面ご使用願い図
300 SIM-2 4060 83,300 74,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図 CAD図面DXF図面DWG図面DWG図面ご使用願い図

受枠 価格(消費税は含まれておりません)

製品符号 価格(円/m) 備考
ステンレス製受枠 ML95P 30,600 クッション材付
