床排水金物

シート床用 床排水金具

  • 鋼管ねじ込用
SKL

製品写真

SKL

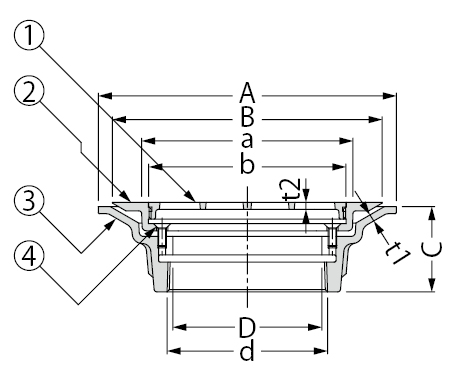

製品図面

SKL

    部品構成

  1. ストレーナ
    材質：CAC202
    処理：ニッケルめっき
  2. シート押え
    材質：CAC202
    処理：ニッケルめっき
  3. 防水受つば
    材質：FC150
    処理：樹脂系塗装
  4. 十字穴付皿小ねじ
    材質：SUS304

    設計情報

  • a寸法に合わせて、塩ビ床シートに穴をあけてください。

寸法表＜単位：mm＞

呼称 A a B b C D ねじ径d t1 t2
50（2吋） 140 83 120 77 49 50 Rc2 4 3.5
65（2 1/2） 158 96 140 88 52 60 Rc2 1/2 4.5 3.5
80（3） 171 110 152 101 54 72 Rc3 4.5 3.5
100（4） 210 148 190 139 60 105 Rc4 5 5
※Rcは管用テーパめねじ（JIS B 0203）を表します。

価格（消費税は含まれておりません）

製品符号−呼称 価格（円/個） 図面等
ＳＫＬ−５０ 12,300 cad図面dxf図面DWG図面DWG図面ご使用願い図
ＳＫＬ−６５ 15,500 cad図面dxf図面DWG図面DWG図面ご使用願い図
ＳＫＬ−８０ 19,200 cad図面dxf図面DWG図面DWG図面ご使用願い図
ＳＫＬ−１００ 24,700 cad図面dxf図面DWG図面DWG図面ご使用願い図
