EXジョイント建物用

ステンレス製 建物用エキスパンションジョイント 内壁−内壁

Fタイプ:変位性能100%
Gタイプ:変位性能 50%


SX55

製品写真

SX55

製品特徴

  • ステンレス製内壁用エキスパンションジョイントです。

製品図面

SX55

    部品構成

  1. カバー
    材質:SUS304 処理:ヘアライン仕上
  2. ホルダーA
    材質:A6063S 処理:陽極酸化塗装複合被膜
  3. ホルダーB
    材質:SPHC 処理:電気亜鉛めっき
  4. 吊りボルト
    材質:SUS304
  5. スプリング
    材質:SUS304
  6. 六角ナット
    材質:SUS304
  7. クリップ
    材質:SUS304
  8. ドリルねじ
    材質:SUS
  9. クッション
    材質:ポリプロピレン
  10. ナイロンプラグ
    材質:ナイロン
  11. 落下防止ワイヤー
    材質:SUS

    設計情報等

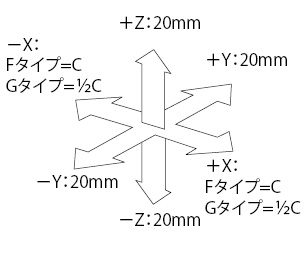

  • 可動量

    SX55

    ※±Zの値はエンドカバー(オプション)を付けた場合です。
  • カバーの固定に特殊形状のクリップを採用。カバー表面にネジの頭部などが出ず、美しい納まりとなります。
    また、カバーの取り付けも押し込むだけの嵌合方式で、施工性が向上します。(200G、300Gを除く)
  • 外廊下等屋外で使用する場合は、カバーの固定をドリルねじで行う仕様となります。
  • カバーの取り付けは専用取付工具(付属)を使用してください。
  • 木造建築用も製作します。
    木造建築に使用される場合は取付下地をご指示ください。取付下地に合った固定ネジを用意しております。


Fタイプ(変位性能100%) 寸法表<単位:mm>

製品符号−呼称 クリアランスC W H A B t 標準長さ
SX55−50F 50 200 15 30 1.0 3000
SX55−100F 100 350 15 30 1.2 3000

Gタイプ(変位性能50%) 寸法表<単位:mm>

製品符号−呼称 クリアランスC W H A B t 標準長さ
SX55−50G 50 150 15 30 1.0 3000
SX55−100G 100 250 15 30 1.0 3000
SX55−150G 150 350 15 40 25 1.2 3000
SX55−200G 200 450 20 40 25 1.2 3000
SX55−300G 300 550 20 40 25 1.5 3000

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/m) 図面・施工要領書等
SX55−50F 17,300 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書施工要領書 部品
SX55−100F 26,500 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書施工要領書 部品
SX55−50G 13,800 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書施工要領書 部品
SX55−100G 24,200 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書施工要領書 部品
SX55−150G 28,800 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書施工要領書 部品
SX55−200G 36,800 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書施工要領書 部品
SX55−300G 48,300 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書施工要領書 部品
※価格は1m当りの材料価格です。尚、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※小口カバー1か所あたりの材料価格は、(当該製品のm価格)×30%を加算してください。
 (価格は10円の位を四捨五入で100円単位となります。受注生産品)
※天井と内壁、内壁と床の取合部エンドカバー1か所あたりの材料価格は、(内壁のm価格)×20%を加算してください。
 (価格は10円の位を四捨五入で100円単位となります。受注生産品)
※小口カバー以外の役物は別途見積りとなります。
