ステンレス製グレーチング

細目プレーンタイプ　歩道用　すきま6mm

適用荷重：歩行用

製品符号：SYR-H-20
メインバーピッチ　14mm

製品写真

SYR

製品の特徴

すきま6mmの細目プレーンタイプのステンレス製グレーチングです。
メインバーの表面が平滑なため汚れが付きにくく、美しい仕上りになります。
建築外構における犬走りや、室内の窓際などでの使用に適しています。

製品図面

SYR

メインバーピッチ14mm

メインバー断面図

部品構成

メインバー
材質：SUS304
クロスバー
材質：SUS304
サイドバー
材質：SUS304
受枠
材質：SUS304
アンカー
材質：SECC

別売部品

開閉ハンドル E型
連結金具 ET

注文・発注情報

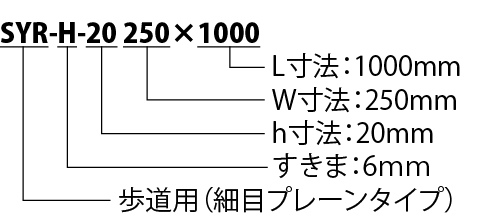

ご注文は下記要領でご指示ください。
SYR-H-20 250×1000
歩道用　すきま：6mm　
H寸法：20mm
W寸法：250mm
L寸法：1000mm

寸法・質量表＜単位：mm＞

呼称	みぞ幅	W	質量（kg/枚）	受枠	H
150×1000	100	150	4.0	RL-20	23
200×1000	150	200	5.0	RL-20	23
250×1000	200	250	5.9	RL-20	23
300×1000	250	300	6.8	RL-20	23
350×1000	300	350	8.0	RL-20	23

価格

グレーチング		受枠		図面・施工要領書等
製品名	価格（円/枚）	製品符号	価格（円/m）	図面・施工要領書等
SYR-H-20 150×1000	31,200	RL-20	10,000
SYR-H-20 200×1000	37,200	RL-20	10,000
SYR-H-20 250×1000	42,500	RL-20	10,000
SYR-H-20 300×1000	48,700	RL-20	10,000
SYR-H-20 350×1000	55,500	RL-20	10,000

※価格には消費税は含まれておりません。
※受枠は両側1ｍ当りの価格です。
