車止め

固定式 ステンレス製 車止め ワンタッチ錠付
チェーン内蔵タイプ(C)・チェーン端部用(E)・チェーンなし(N)

UKタイプ

製品写真

UKタイプ

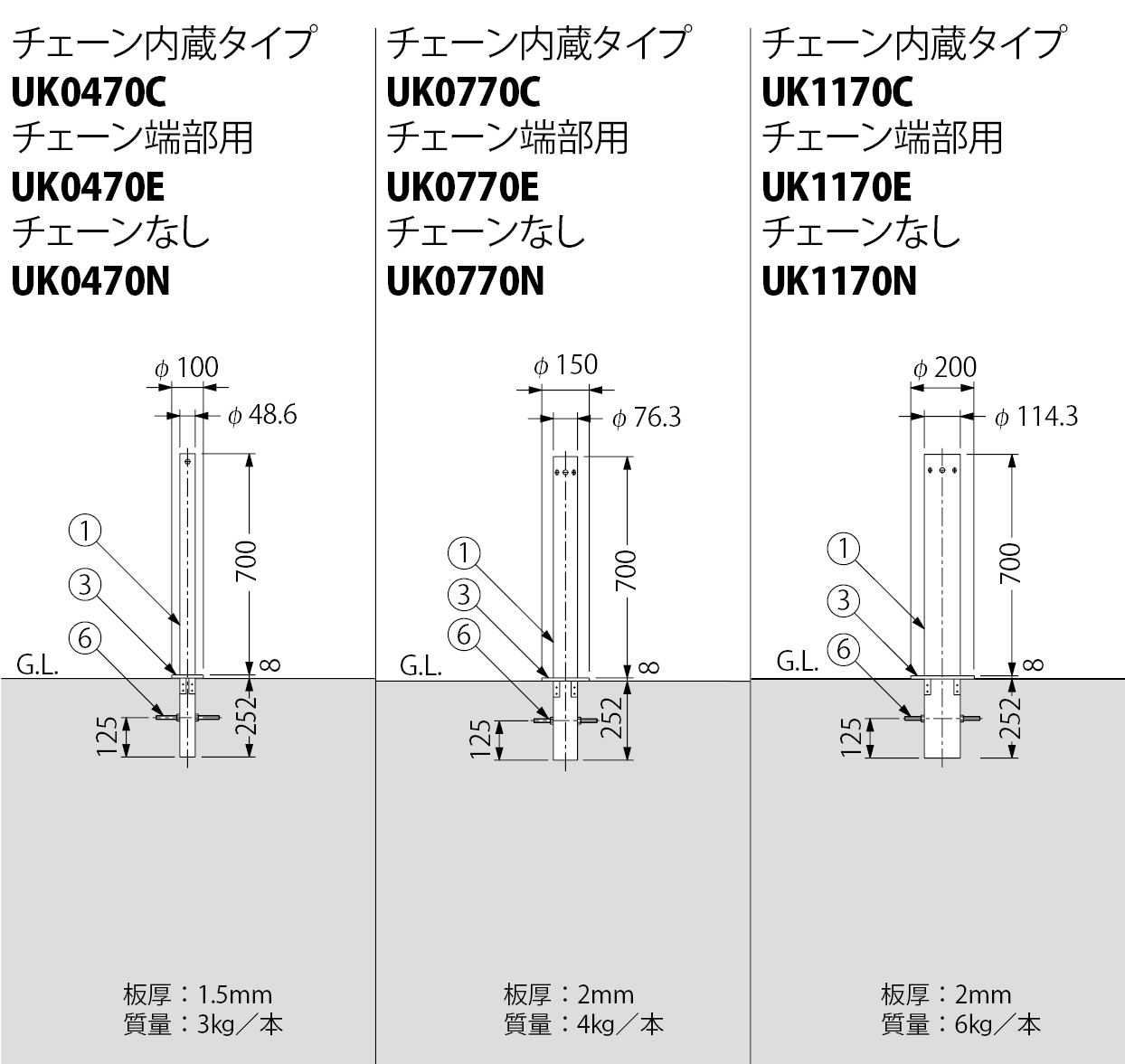

製品図面

UKタイプ



    部品構成

  1. 支柱 材質:SUS304
        処理:ヘアライン仕上
  2. 鎖 材質:SUS304
  3. 化粧プレート 材質:SUS304
              処理:ヘアライン仕上
  4. アンカー 材質:SS400

    設計情報

  • チェーン錠は付いておりません。
    チェーン端部用には鎖は内蔵されておりません。


チェーン内蔵タイプ 価格(消費税は含まれておりません)

製品符号 価格(円/本) 図面・取扱説明書等
UK0470C 27,700 CAD図面DXF図面DWG図面DWG図面ご使用願い図
UK0770C 43,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図
UK1170C 76,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図


チェーン端部用 価格(消費税は含まれておりません)

製品符号 価格(円/本) 図面・取扱説明書等
UK0470E 19,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図
UK0770E 32,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図
UK1170E 63,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図


チェーンなし 価格(消費税は含まれておりません)

製品符号 価格(円/本) 図面・取扱説明書等
UK0470N 19,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図
UK0770N 29,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図
UK1170N 58,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図
