鋳鉄製ルーフドレン

防水層張掛け幅100mm　たて引き用　打込型　ねじ込み式

アスファルト防水用
改質アスファルトシート防水用
シート防水用

製品符号：WHP-2
使用場所：屋上

製品写真

WHP-2-100　納まり図

製品の特徴

公共建築工事標準仕様書建築工事編　平成31年版（国土交通省、公共建築協会）に準拠した、防水層張掛け幅100mmタイプです。防水性能の高いルーフドレンです。
水が溜まりにくいスムーズな形状です。
広い有効開口です。
取付け作業の負担を軽減するため、軽量化しました。

規格対照表

規格名称	記号	呼称（サイズ）
公共建築工事標準仕様書（建築工事編）平成31年版	13.5.2(1)	75、100、125、150
建築工事標準詳細図平成28年版	5-32-1	特記による
建築工事標準詳細図平成28年版	5-33-1	特記による
公共建築協会評価対象品	－	75、100、125、150
JCW301(12版)	RJ-EA	75、100、125、150

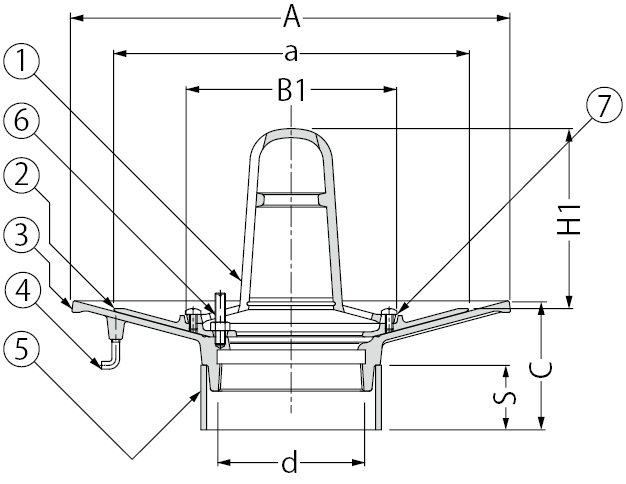

製品図面

部品構成

ストレーナー
材質：FC150
処理：樹脂系塗装
防水層押え
材質：FC150
処理：樹脂系塗装
本体
材質：FC150
処理：樹脂系塗装
アンカー
材質：SWRM8
処理：りん酸塩被膜
スペーサー
材質：硬質ポリ塩化ビニル
ボルト
材質：C3602W
丸小ねじ
材質：C2700W

付属部品

養生蓋
蝶ナット
長ねじボルト
位置決めプレート

別売部品

ステンレス製防塵網

施工情報

C寸法は、スラブ下端からルーフドレン本体の取付高さを表す寸法です。スラブ厚に対して、C寸法をご指示いただき、スペーサー部品で取付高さを調整します。

注文・発注情報

ご注文の際はC寸法をご指示ください。
＜例＞WHP-2-75　C＝120

その他、下記の仕様もございます。

寸法表＜単位：mm＞

呼称	A	a	B1	C	スペーサー規格	スペーサー長さS	ねじ径d	H1
50	280	215	102	80～	SU75	C－50	Rc2	96
65	310	245	137	80～	SU100	C－50	Rc2 1/2	122
75	310	245	137	80～	VU100	C－50	Rc3	122
100	340	275	162	80～	VU125	C－50	Rc4	139
125	370	310	192	80～	VU150	C－50	Rc5	164
150	395	335	217	80～	LP180	C－50	Rc6	183
200	430	375	286	100～	アルミ230	C－50	PT8	188

※Rc、PTは管用テーパめねじ（JIS B 0203）を表します。

ボルト・丸小ねじ寸法表

部番	品名	サイズ50	サイズ65	サイズ75	サイズ100	サイズ125	サイズ150	サイズ200	数量	備考
⑥	ボルト	M8×40	M8×40	M8×40	M8×40	M8×40	M8×40	M10×40	3	六角ナット付
⑦	丸小ねじ	M6×12	M6×12	M6×12	M6×12	M6×12	M6×12	M6×12	2	－

価格

製品符号－呼称	価格（円／個）		図面・施工要領書等
製品符号－呼称	C=80～200	C=201～500	図面・施工要領書等
WHP-2-50	18,900	19,400
WHP-2-65	20,300	20,800
WHP-2-75	20,900	21,400
WHP-2-100	23,400	23,900
WHP-2-125	34,300	34,800
WHP-2-150	43,100	43,600
WHP-2-200	●63,600	64,100

※価格には消費税は含まれておりません。
※●印はC寸法100～200mmの価格となります。

高耐食性ルーフドレン　Rシリーズ　価格

製品符号－呼称	価格（円／個）
製品符号－呼称	C=80～200	C=201～500
WHP-2R-75	35,400	35,900
WHP-2R-100	39,000	39,500
WHP-2R-125	57,800	58,300
WHP-2R-150	72,600	73,100

※価格には消費税は含まれておりません。
