カネソウのルーフドレン情報はこちら

鋳鉄製ルーフドレン

防水層張掛け幅100mm　たて引き用　デッキプレート打込型　ねじ込み式

アスファルト防水用
改質アスファルトシート防水用
シート防水用
製品符号：WDHP-2
使用場所：屋上

製品写真

ＷＤＨＰ－２

WDHP-2-100　納まり図



拡大図

製品の特徴

  • 公共建築工事標準仕様書建築工事編平成31年版（国土交通省、公共建築協会）における防水層張掛け幅100mm以上の基準を充たしております。
  • デッキプレートへの取付が迅速かつ正確に行えます。デッキプレート構造の建物に最適です。
  • WHP-2のデッキプレート打込型仕様です。

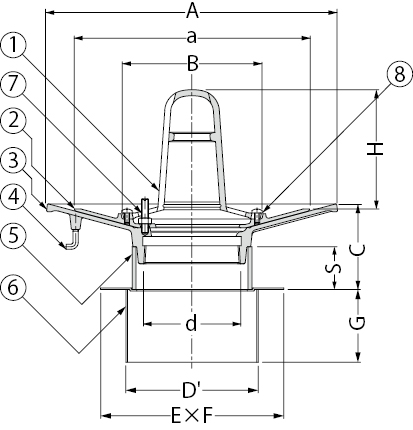

製品図面

ＷＤＨＰ－２

部品構成

  1. ストレーナー
    材質：FC150
    処理：樹脂系塗装
  2. 防水層押え
    材質：FC150
    処理：樹脂系塗装
  3. 本体
    材質：FC150
    処理：樹脂系塗装
  4. アンカー
    材質：SWRM8
    処理：りん酸塩被膜
  5. スペーサー
    材質：硬質ポリ塩化ビニル
  6. 固定金具
    材質：SGHC
  7. ボルト
    材質：C3602W
  8. 丸小ねじ
    材質：C2700W
※呼称200のスペーサーはアルミニウム合金製です。

付属部品

  • 養生蓋
  • 蝶ナット
  • 長ねじボルト
  • 位置決めプレート
  • ドリルねじ

別売部品

アンカー形状

  • C寸法により、アンカー形状が異なります。
  • アンカー形状

施工情報

  • C寸法は、スラブ下端からルーフドレン本体の取付高さを表す寸法です。スラブ厚に対して、C寸法をご指示いただき、スペーサー部品で取付高さを調整します。

注文・発注情報

  • ご注文の際はC寸法をご指示ください。
    ＜例＞WDHP-2-100　C＝70

その他、下記の仕様もございます。

寸法表＜単位：mm＞

呼称 A a B C スペーサー規格 スペーサー長さS ねじ径d D' E F G H
50 280 215 102 50～ SU75 C－50 Rc2 94 400 150 80 96
65 310 245 137 50～ SU100 C－50 Rc2(1/2) 120 400 176 80 122
75 310 245 137 50～ VU100 C－50 Rc3 128 400 184 80 122
100 340 275 162 50～ VU125 C－50 Rc4 154 400 210 80 139
125 370 310 192 50～ VU150 C－50 Rc5 179 400 235 80 164
150 395 335 217 50～ LP180 C－50 Rc6 204 400 260 80 183
200 430 375 286 70～ アルミ230 C－50 PT8 252 400 308 80 188
※Rc、PTは管用テーパめねじ（JIS B 0203）を表します。

ボルト・丸小ねじ寸法表

部番 品名 サイズ50 サイズ65 サイズ75 サイズ100 サイズ125 サイズ150 サイズ200 数量 備考
⑦ ボルト M8×40 M8×40 M8×40 M8×40 M8×40 M8×40 M10×40 3 六角ナット付
⑧ 丸小ねじ M6×12 M6×12 M6×12 M6×12 M6×12 M6×12 M6×12 2 －

価格

製品符号－呼称 価格（円/個） 図面・施工要領書等
C=50～200 C=201～500
WDHP-2-50 21,300 21,800 CAD図面DXF図面DWG図面ご使用願い図施工要領書
WDHP-2-65 22,800 23,300 CAD図面DXF図面DWG図面ご使用願い図施工要領書
WDHP-2-75 23,500 24,000 CAD図面DXF図面DWG図面ご使用願い図施工要領書
WDHP-2-100 26,100 26,600 CAD図面DXF図面DWG図面ご使用願い図施工要領書
WDHP-2-125 37,300 37,800 CAD図面DXF図面DWG図面ご使用願い図施工要領書
WDHP-2-150 51,100 51,600 CAD図面DXF図面DWG図面ご使用願い図施工要領書
WDHP-2-200 ●82,600 83,100 CAD図面DXF図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。
※●印はC寸法70～200mmの価格となります。
