呼樋長さの算出方法
- 製品分類：ルーフドレン
- 分類番号：P990920
- 更新日：ー

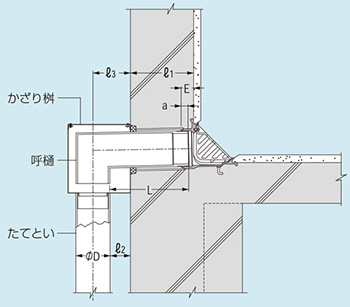

パラペットを貫通する呼樋の長さは、次の方法で算出します。
①L=ℓ 1+ℓ 3+a-(D/2+E)
②L=ℓ 1+ℓ 2+a-E
①L=ℓ 1+ℓ 3+a-(D/2+E)
②L=ℓ 1+ℓ 2+a-E
L：呼樋の長さ
| 寸法 | 備考 |
|---|---|
| ℓ 1：パラペットの厚さ | 客先へ確認 ℓ 1とℓ 2もしくはℓ 3 |
| ℓ 2:壁面からたてといまでの距離 | |
| ℓ 3:壁面からたてとい中心までの距離 | |
| E：ルーフドレン首部の防水受けつばからの長さ | ルーフドレンの寸法表参照 |
| a:管用テーパーおねじの基準の長さ |
a寸法
| ねじの呼び | a（mm） |
|---|---|
| R2 | 15.88 |
| R2 1/2 | 17.46 |
| R3 | 20.64 |
| R4 | 25.40 |
| R5 | 28.58 |
| R6 | 28.58 |
| PT8 | 38.10 |
