つかみ金物の取付間隔について

• 製品分類：システムドレン
• 分類番号：P050418
• 更新日：―

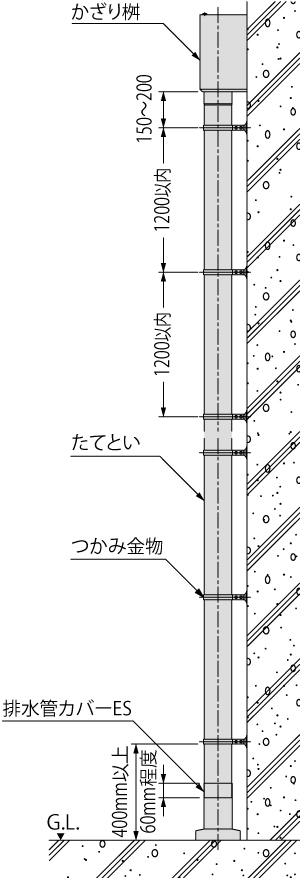

システムドレインのたて樋用つかみ金物TSの壁面への取付間隔は1.2m以内としてください。

最下部のつかみ金物は、排水管カバーESを埋設管のメンテナンスなどで持ち上げる際、干渉を避けるため、GLから400mm以上のレベルに取り付けてください。

つかみ金物の取付間隔の規格としては以下のものがあります。

1. 国土交通省大臣官房長営繕部監修
   公共建築工事標準仕様書（建築工事編）（平成28年度版）
   表13・5・3（抜粋）


   といの種類	配管用鋼管及び 硬質ポリ塩化ビニル管	表面処理鋼板及び 硬質塩化ビニル雨どい
   取付け間隔	2m程度	1.2m以下

2. 都市再生機構
   機構住宅標準詳細設計図集 第2版
   AE-611 樋・樋持ち廻り[型式図]
   階高／2

※製品ページはこちら：TS-1・TS-2・TS-1T・TS-2T
