集水桝 STV-M-BT､STV-M-B 単独桝仕様のバスケット受けの高さについて
- 製品分類：サニタリートラフ
- 分類番号：P180719
- 更新日：―

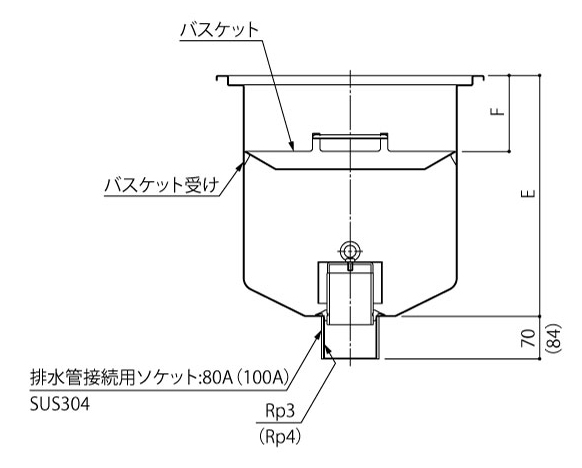

サニタリートラフ 集水桝 STV-M-BT､STV-M-B 単独桝仕様（流入口なし）のバスケット受けの高さ（F寸法）を下記に示します。
F寸法は集水桝本体天端からバスケット受け天端までの寸法です。
F寸法は集水桝本体天端からバスケット受け天端までの寸法です。
STV-M-BT（バスケット・封水トラップ付）の場合
| 呼称 | E | F |
|---|---|---|
| 01F | 247.5 | 75.5 |
| 02F | 260 | 88 |
| 03F | 272.5 | 100.5 |
| 04F | 285 | 113 |
| 05F | 297.5 | 125 |
| 06F | 310 | 125 |
| 07F | 322.5 | 125 |
| 08F | 335 | 125 |
| 09F | 347.5 | 125 |
| 10F | 360 | 125 |
| 11F | 372.5 | 125 |
| 12F | 385 | 125 |
| 13F | 397.5 | 125 |
| 14F | 410 | 125 |
| 15F | 422.5 | 125 |
| 16F | 435 | 125 |
| 17F | 447.5 | 125 |
| 18F | 460 | 125 |
STV-M-B（バスケット付）の場合
| 呼称 | E | F |
|---|---|---|
| 01F | 162.5 | 75.5 |
| 02F | 175 | 88 |
| 03F | 187.5 | 100.5 |
| 04F | 200 | 113 |
| 05F | 212.5 | 125 |
| 06F | 225 | 125 |
| 07F | 237.5 | 125 |
| 08F | 250 | 125 |
| 09F | 262.5 | 125 |
| 10F | 275 | 125 |
| 11F | 287.5 | 125 |
| 12F | 300 | 125 |
| 13F | 312.5 | 125 |
| 14F | 325 | 125 |
| 15F | 337.5 | 125 |
| 16F | 350 | 125 |
| 17F | 362.5 | 125 |
| 18F | 375 | 125 |
※呼称 05F〜18FのF寸法は全て125mmとなります。
