EXジョイント建物用の施工用ねじについて
- 製品分類：EXジョイント
- 分類番号：P081021
- 更新日：―

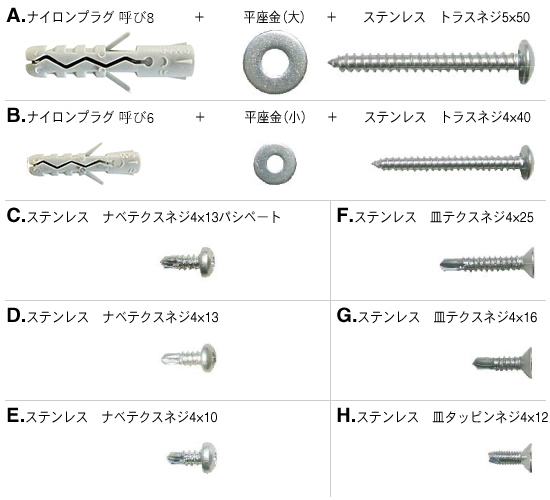

EXジョイント建物用の施工用ネジを一覧表にまとめました。写真も入れましたのでご確認ください。
※カタログ掲載標準施工時のネジとなります。
| 機種 | 施工部品名 | ビス名称 | 記号 |
|---|---|---|---|
| SX11 AX11 |
フレーム | ｽﾃﾝﾚｽ ﾄﾗｽﾈｼﾞ5×50 平座金(大) ﾅｲﾛﾝﾌﾟﾗｸﾞ呼び8 |
A |
| シート受フレーム | ｽﾃﾝﾚｽ ﾄﾗｽﾈｼﾞ4×40 平座金(小) ﾅｲﾛﾝﾌﾟﾗｸﾞ呼び6 |
B | |
| SXカバー(ホルダーへの固定，W700以上) | ｽﾃﾝﾚｽ ﾅﾍﾞﾃｸｽﾈｼﾞ 4×13 ﾊﾟｼﾍﾟｰﾄ |
C | |
| AXカバー(ホルダーへの固定，W700以上) | ｽﾃﾝﾚｽ ﾅﾍﾞﾃｸｽﾈｼﾞ 4×13 |
D | |
| SX12 AX12 |
フレームＡ | ｽﾃﾝﾚｽ ﾄﾗｽﾈｼﾞ5×50 平座金(大) ﾅｲﾛﾝﾌﾟﾗｸﾞ呼び8 |
A |
| フレームＢ，シート受フレーム | ｽﾃﾝﾚｽ ﾄﾗｽﾈｼﾞ4×40 平座金(小) ﾅｲﾛﾝﾌﾟﾗｸﾞ呼び6 |
B | |
| カバー(フレームＢへの固定) | ｽﾃﾝﾚｽ ﾅﾍﾞﾃｸｽﾈｼﾞ 4×13 |
D | |
| SXカバー(ホルダーへの固定，W595以上) | ｽﾃﾝﾚｽ ﾅﾍﾞﾃｸｽﾈｼﾞ 4×13 ﾊﾟｼﾍﾟｰﾄ |
C | |
| AXカバー(ホルダーへの固定，W595以上) | ｽﾃﾝﾚｽ ﾅﾍﾞﾃｸｽﾈｼﾞ 4×13 |
D | |
| SX22・23 AX22・23 |
フレーム | ｽﾃﾝﾚｽ ﾄﾗｽﾈｼﾞ4×40 平座金(小) ﾅｲﾛﾝﾌﾟﾗｸﾞ呼び6 |
B |
| カバー | ｽﾃﾝﾚｽ ﾅﾍﾞﾃｸｽﾈｼﾞ 4×13 |
D | |
| SX22A SX23A AX22A AX23A |
フレーム | ｽﾃﾝﾚｽ ﾄﾗｽﾈｼﾞ4×40 平座金(小) ﾅｲﾛﾝﾌﾟﾗｸﾞ呼び6 |
B |
| カバー | ｽﾃﾝﾚｽ ﾅﾍﾞﾃｸｽﾈｼﾞ 4×13 |
D | |
| SXカバー (カバー表固定ネジ100F,150G,200G,300Gのみ) |
ｽﾃﾝﾚｽ ﾅﾍﾞﾃｸｽﾈｼﾞ 4×13 ﾊﾟｼﾍﾟｰﾄ |
C | |
| AXカバー (カバー表固定ネジ100F,150G,200G,300Gのみ) |
ｽﾃﾝﾚｽ ﾅﾍﾞﾃｸｽﾈｼﾞ 4×13 |
D | |
| SX22AE SX23AE AX22AE AX23AE |
フレーム | ｽﾃﾝﾚｽ ﾄﾗｽﾈｼﾞ5×50 平座金(大) ﾅｲﾛﾝﾌﾟﾗｸﾞ呼び8 |
A |
| カバー | ｽﾃﾝﾚｽ ﾅﾍﾞﾃｸｽﾈｼﾞ 4×10 |
E | |
| SXカバー | ｽﾃﾝﾚｽ ﾅﾍﾞﾃｸｽﾈｼﾞ 4×13 ﾊﾟｼﾍﾟｰﾄ |
C | |
| AXカバー | ｽﾃﾝﾚｽ ﾅﾍﾞﾃｸｽﾈｼﾞ 4×13 |
D | |
| SX44 AX44 |
SXカバー(カバー表固定ネジ200G,300Gのみ) | ｽﾃﾝﾚｽ ﾅﾍﾞﾃｸｽﾈｼﾞ 4×13 ﾊﾟｼﾍﾟｰﾄ |
C |
| AXカバー(カバー表固定ネジ300Gのみ) | ｽﾃﾝﾚｽ ﾅﾍﾞﾃｸｽﾈｼﾞ 4×13 |
D | |
| SX45 SX55 AX45 AX55 |
ホルダー | ｽﾃﾝﾚｽ ﾄﾗｽﾈｼﾞ4×40 平座金(小) ﾅｲﾛﾝﾌﾟﾗｸﾞ呼び6 |
B |
| SXカバー(カバー表固定ネジ200G,300Gのみ) | ｽﾃﾝﾚｽ ﾅﾍﾞﾃｸｽﾈｼﾞ 4×13 ﾊﾟｼﾍﾟｰﾄ |
C | |
| AXカバー(カバー表固定ネジ300Gのみ) | ｽﾃﾝﾚｽ ﾅﾍﾞﾃｸｽﾈｼﾞ 4×13 |
D | |
| SX66 AX66 |
フレーム | ｽﾃﾝﾚｽ ﾄﾗｽﾈｼﾞ5×50, 平座金(大) ﾅｲﾛﾝﾌﾟﾗｸﾞ呼び8 |
A |
| カバー(50F,100F,50G,100G,150G,200G) | ｽﾃﾝﾚｽ 皿ﾃｸｽﾈｼﾞ 4×25 |
F | |
| カバー(300G) | ｽﾃﾝﾚｽ 皿ﾃｸｽﾈｼﾞ 4×16 |
G | |
| SX56(A) AX56A |
フレームＡ，フレームＢ | ｽﾃﾝﾚｽ ﾄﾗｽﾈｼﾞ5×50, 平座金(大) ﾅｲﾛﾝﾌﾟﾗｸﾞ呼び8 |
A |
| カバーＡ(50F,100F,50G,100G,150G,200G) | ｽﾃﾝﾚｽ 皿ﾃｸｽﾈｼﾞ 4×25 |
F | |
| カバーＡ(300G) | ｽﾃﾝﾚｽ 皿ﾃｸｽﾈｼﾞ 4×16 |
G | |
| カバーＢ(50F,100F,50G,100G,150G,200G) | ｽﾃﾝﾚｽ 皿ﾀｯﾋﾟﾝﾈｼﾞ 4×12 |
H | |
| カバーＢ(300G) | ｽﾃﾝﾚｽ 皿ﾃｸｽﾈｼﾞ 4×16 |
G |
※カタログ掲載標準施工時のネジとなります。
