人工地盤用EXジョイントWJX-CB-R5.75の部品構成について

• 製品分類：EXジョイント
• 分類番号：P210112
• 更新日：―

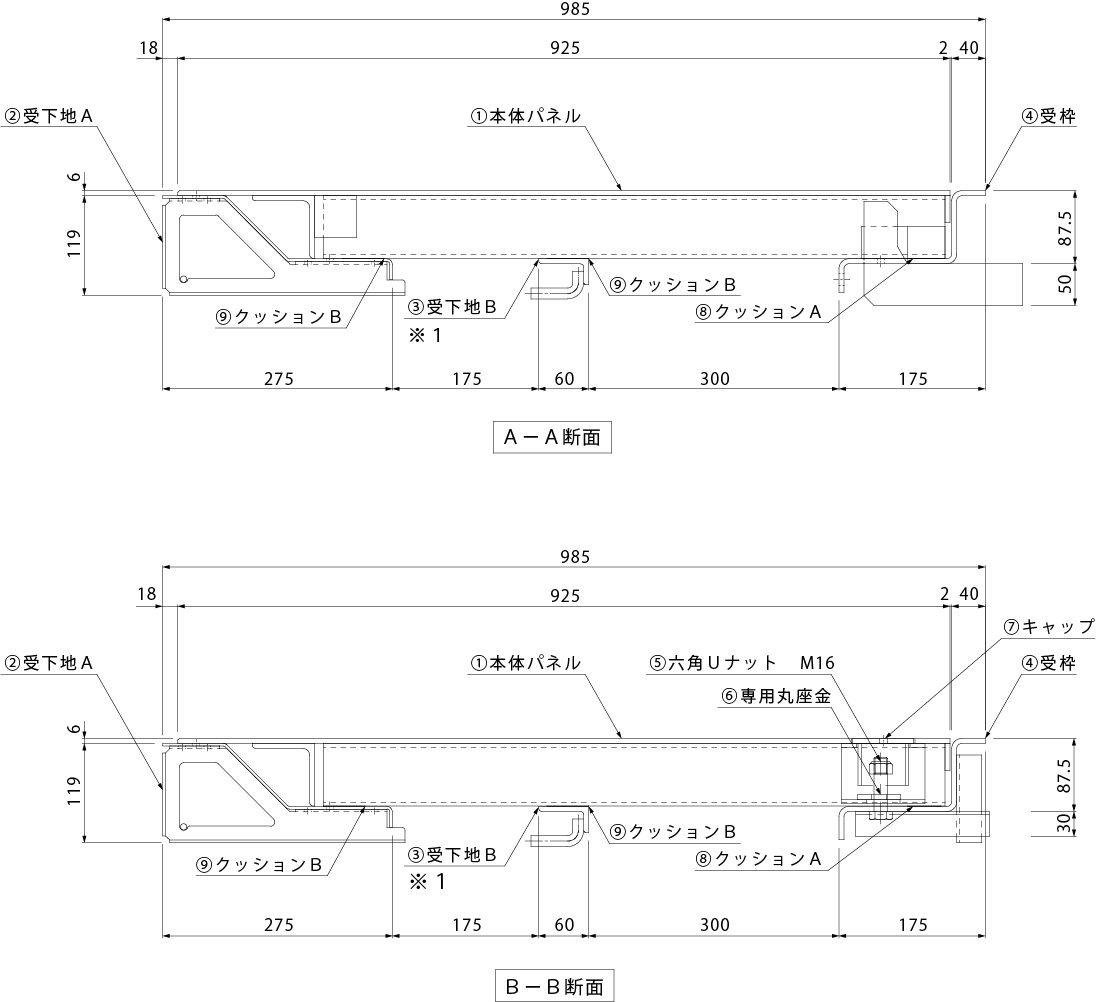

人工地盤用EXジョイントWJX-CB-R5.75の部品構成を以下に示します。


例：WJX-CB-R5.75-300-300

部品構成

�@本体パネル
　材質：SS400　処理：溶融亜鉛めっき
�A受下地A
　材質：SPHC　処理：溶融亜鉛めっき
�B受下地B　※1
　材質：SS400　処理：溶融亜鉛めっき
�C受枠
　材質：SPHC　処理：溶融亜鉛めっき
�D六角ＵナットM16
　材質：SWRM　処理：溶融亜鉛めっき
�E専用丸座金
　材質：SPHC　処理：溶融亜鉛めっき
�Fキャップ
　材質：SS400　処理：溶融亜鉛めっき
�GクッションA
　材質：CR
�HクッションB
　材質：摺動性樹脂

※1．呼称100-100、150-150は受下地が一体の仕様です　
