EXジョイント建物用　天井−内壁　SX45・AX45のカバー表側の必要クリアランスについて

• 製品分類：EXジョイント
• 分類番号：P240312
• 更新日：―

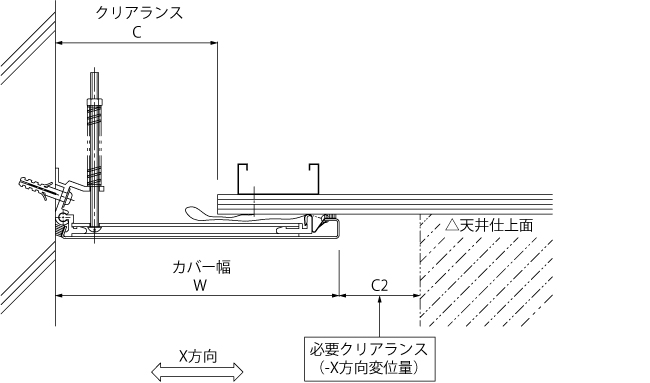

EXジョイント建物用　天井−内壁　SX45・AX45は、X方向の変位量を満たすために、カバー表側にクリアランスが必要です。

SX45-50F・SX45-100F・SX(AX)45-50G・SX(AX)45-100G・SX(AX)45-150G

	X方向変位量		クリアランスC	C2	W
SX45-50F	+50	-35	65	35	125
SX45-100F	+100	-85	115	85	225
SX(AX)45-50G	+25	-20	50	20	100
SX(AX)45-100G	±50		100	50	175
SX(AX)45-150G	±75		150	75	250

SX(AX)45-200G・SX(AX)45-300G

	X方向変位量	クリアランスC	C2	W
SX(AX)45-200G	±100	200	100	325
SX(AX)45-300G		300		425
