EXジョイント建物用　内壁−内壁コーナー　SX45・SX45B・AX45・AX45Bのカバー表側の必要クリアランスについて

• 製品分類：EXジョイント
• 分類番号：P240402
• 更新日：―

EXジョイント建物用　内壁−内壁コーナー　SX45・SX45B・AX45・AX45Bは、X方向の変位量を満たすために、カバー表側にクリアランスが必要です。

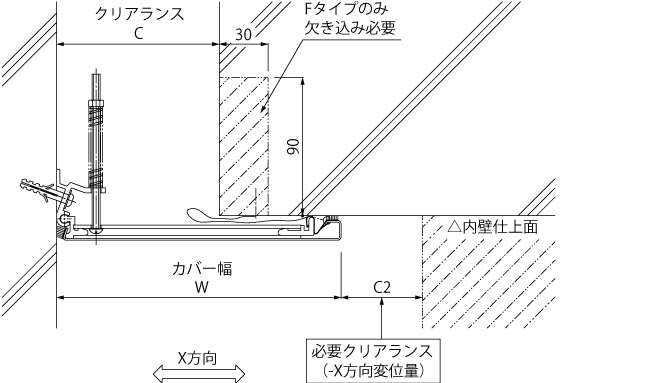

SX45-50F・SX45-100F・SX45-50G・AX45-50G・SX45-100G・AX45-100G・SX45-150G・AX45-150G

	X方向変位量		クリアランスC	C2	W
SX45-50F	+50	-50	65	50	125
SX45-100F	+100	-100	115	100	225
SX(AX)45-50G	+25	-20	50	20	100
SX(AX)45-100G	±50		100	50	175
SX(AX)45-150G	±75		150	75	250

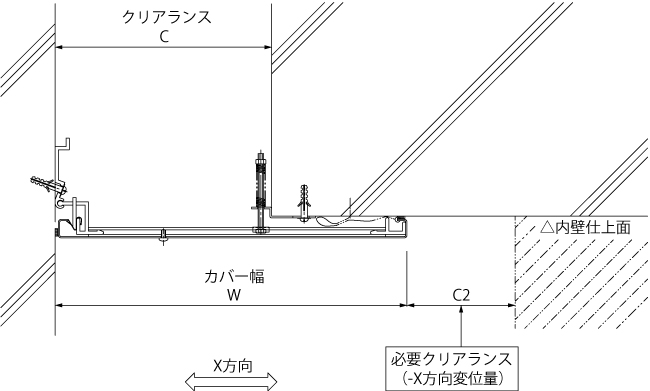

SX45B-200G・AX45B-200G・SX45B-300G・AX45B-300G

	X方向変位量	クリアランスC	C2	W
SX(AX)45B-200G	±100	200	100	325
SX(AX)45B-300G		300		425
