EXジョイント建物用　内壁−内壁　SX55・AX55のカバー両側の必要クリアランスについて

• 製品分類：EXジョイント
• 分類番号：P240423
• 更新日：―

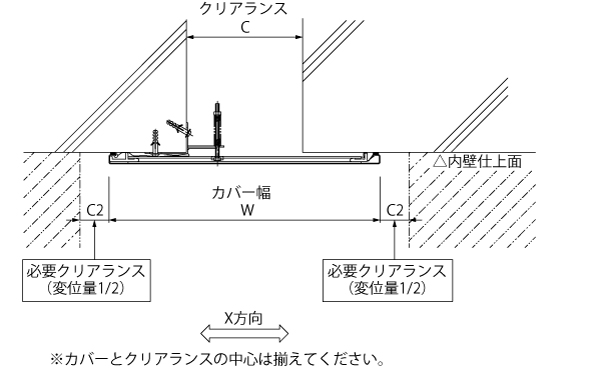

EXジョイント建物用　内壁−内壁　SX55・AX55は、X方向の変位量を満たすために、カバー両側にクリアランスが必要です。

SX55-50F・SX55-100F・SX55-50G・AX55-50G・SX55-100G・AX55-100G

	X方向変位量	クリアランスC	C2	W
SX55-50F	±50	50	25	200
SX55-100F	±100	100	50	350
SX(AX)55-50G	±25	50	12.5	150
SX(AX)55-100G	±50	100	25	250

SX55-150G・AX55-150G

	X方向変位量	クリアランスC	C2	W
SX(AX)55-150G	±75	150	37.5	350

SX55-200G・AX55-200G・SX55-300G・AX55-300G

	X方向変位量	クリアランスC	C2	W
SX(AX)55-200G	±100	200	50	450
SX(AX)55-300G	±150	300	75	550
