打込型マンホール鉄蓋 サポートＶの部品構成について
- 製品分類：マンホール・ハンドホール
- 分類番号：P011101
- 更新日：2021.09.01

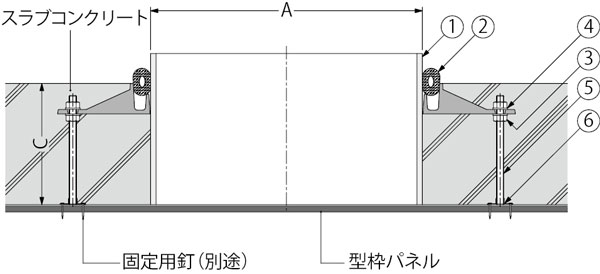

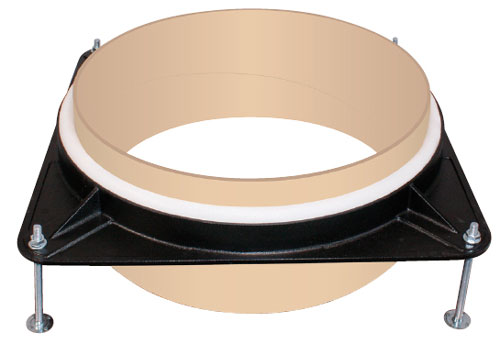

打込型マンホール鉄蓋「サポートV」の設定は下記表の通りです。主な部品の構成は鉄蓋と打込金具MSVで構成されます。
※②養生材は呼称650以上の場合、2本になります。
●打込型マンホール鉄蓋設定機種
| 部品名称 | サイズ | MSV-1,2,3,7 | MSV-5 | MSV-6 |
|---|---|---|---|---|
| ①スリーブ | ― | 1個 | 1個 | 1個 |
| ②養生材 | ― | 1本※ | 1本※ | 1本※ |
| ③六角ナット | M12 | 8個（4個×2） | 8個（4個×2） | 12個（2個×6） |
| ④平座金 | M12 | 8個（4個×2） | 8個（4個×2）（角座金） | 12個（2個×6） |
| ⑤ボルト | M12 | 4本 | 4本 | 6本 |
| ⑥ベースプレート | ― | 4個 | 4個 | 6個 |
●打込型マンホール鉄蓋設定機種
| 製品符号 | 適合機種 |
|---|---|
| MSV-1 | MKHY（角）・MKHY（丸） ・MKH（角）・MKH（丸） ・MKXY（角）・MKXY（丸） ・MKLY（角）・MKLY（丸） ・MY・MWB・MWE（丸） ・MKCY ・MKSKR・MROKR ・MRCR・MRHPR |
| MSV-2 | MWA（角）・MWA（丸） |
| MSV-3 | MKRY（角）・MKRY（丸） |
| MSV-5 | MA-S |
| MSV-6 | MWC |
| MSV-7 | MKSMR |
