ボーダースリット 集水桝用固定金具について
- 製品分類：U字溝用スリットみぞ蓋
- 分類番号：P250806
- 更新日：―
コンクリート二次製品（プレキャストコンクリート）集水桝に施工する際、溶接が使用できな場合、ボーダースリット受枠の裏面にコの字型の固定金具を取り付けコンクリート桝に固定します。
※下図参照ください。
コの字形固定金具は、スチール製グレーチング受枠L-〇〇CZの固定金具を使用します。
コンクリート桝のサイズによっては固定金具の形状を変更して製作します。
Ｕ字溝用スリットみぞ蓋 集水桝蓋 敷地境界用 ステンレス製スリット蓋 ステンレス目地付スチール製枠
※下図参照ください。
コの字形固定金具は、スチール製グレーチング受枠L-〇〇CZの固定金具を使用します。
コンクリート桝のサイズによっては固定金具の形状を変更して製作します。
Ｕ字溝用スリットみぞ蓋 集水桝蓋 敷地境界用 ステンレス製スリット蓋 ステンレス目地付スチール製枠

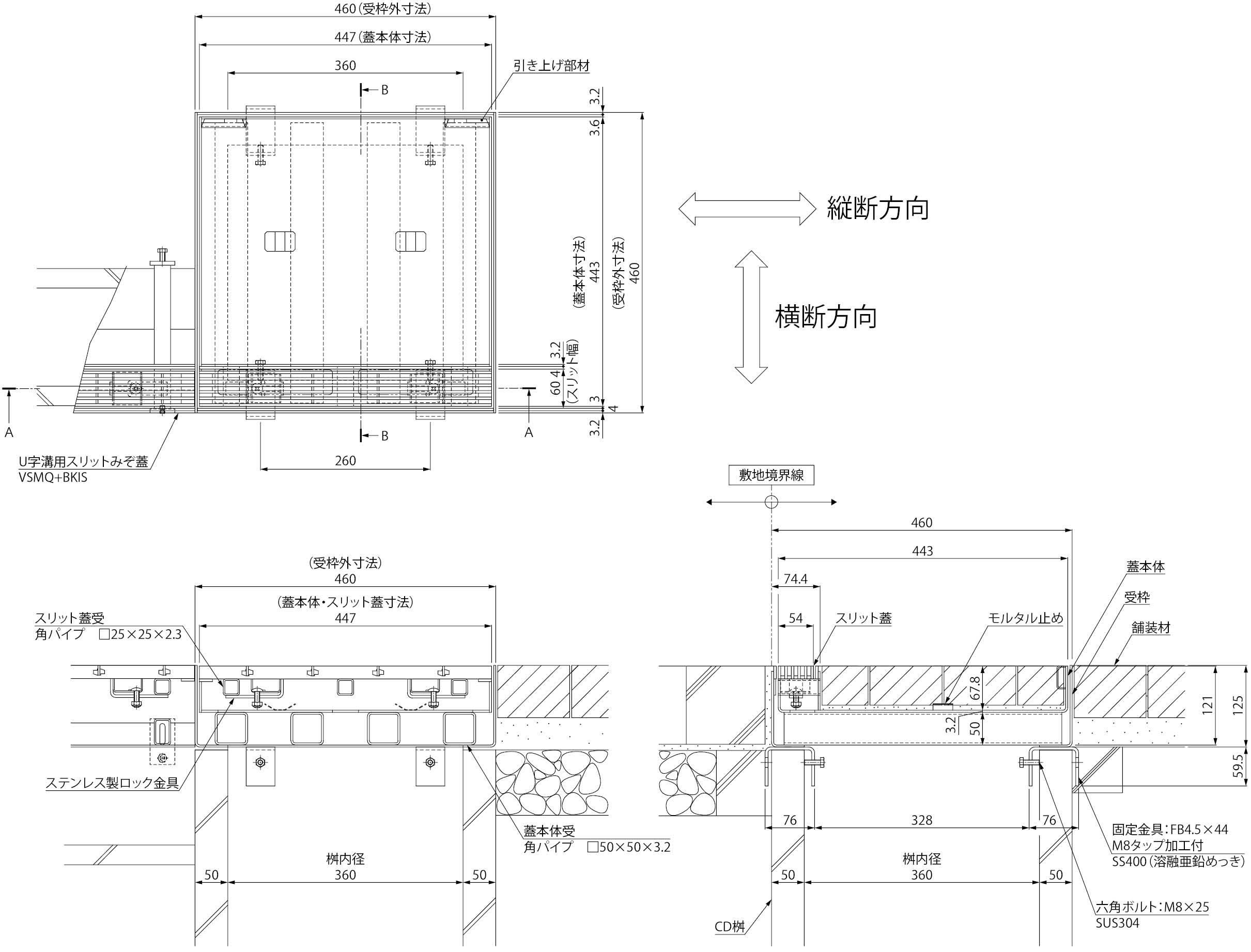

別製BKISSW-14E S=60 P=10 460×460（枠外寸法）

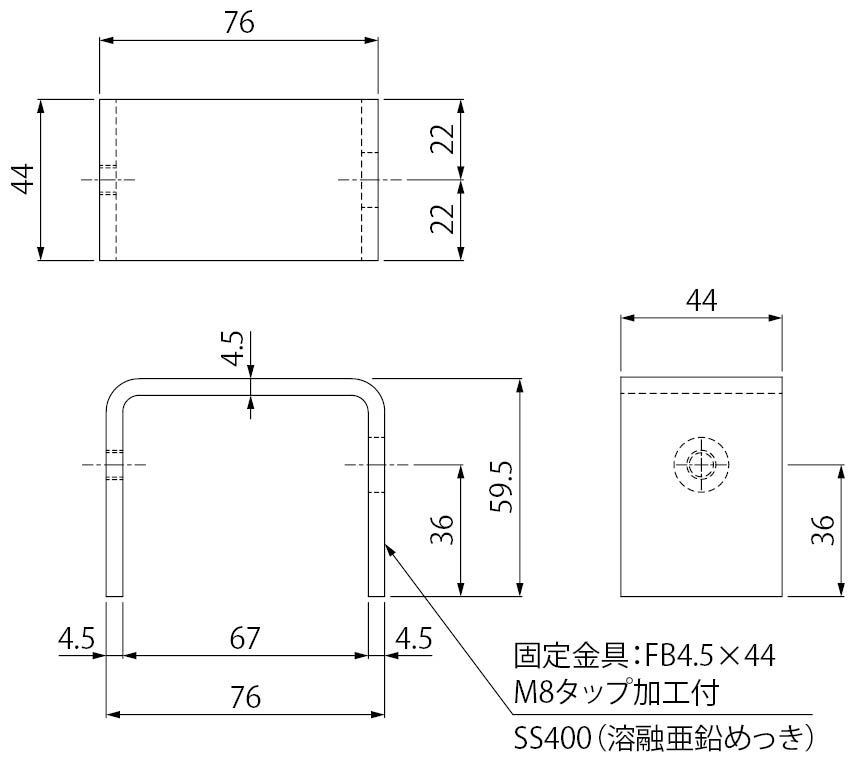

固定金具詳細図
