スチール製受枠の標準アンカー位置について
- 製品分類：スチール製グレーチング
- 分類番号：P141120
- 更新日：2024.06.20

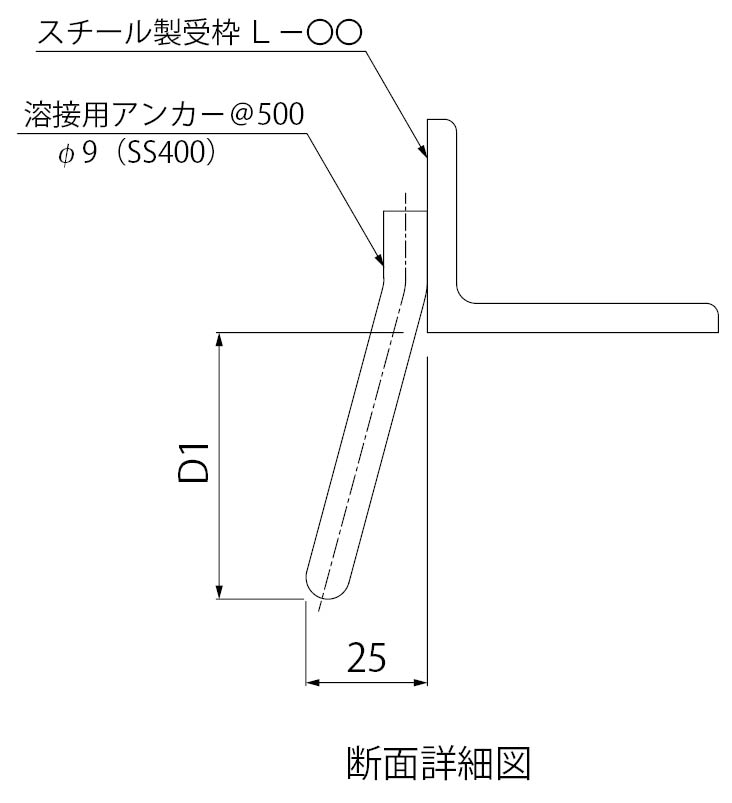

スチール製受枠(L-19〜L-90)の標準アンカー位置は、以下の通りです 。
| 呼称 | D1 |
|---|---|
| L-19,L-25 | 65 |
| L-32 | 60 |
| L-38〜L-60 | 55 |
| L-65〜L-90 | 50 |

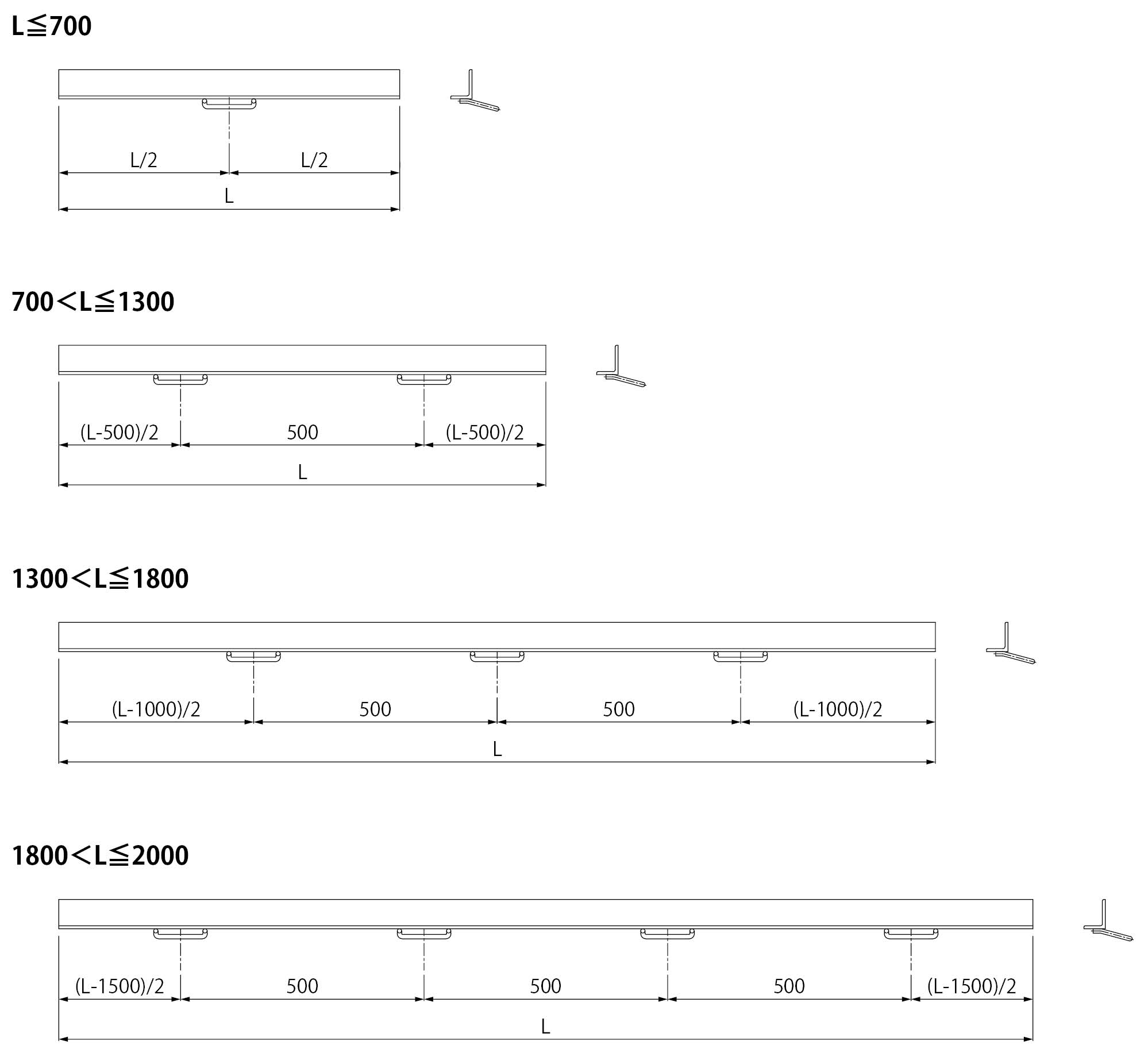

【Ｌ方向】
【W方向】
W≦1020 アンカーなし
W>1020 アンカーあり（L方向のルールに従う）

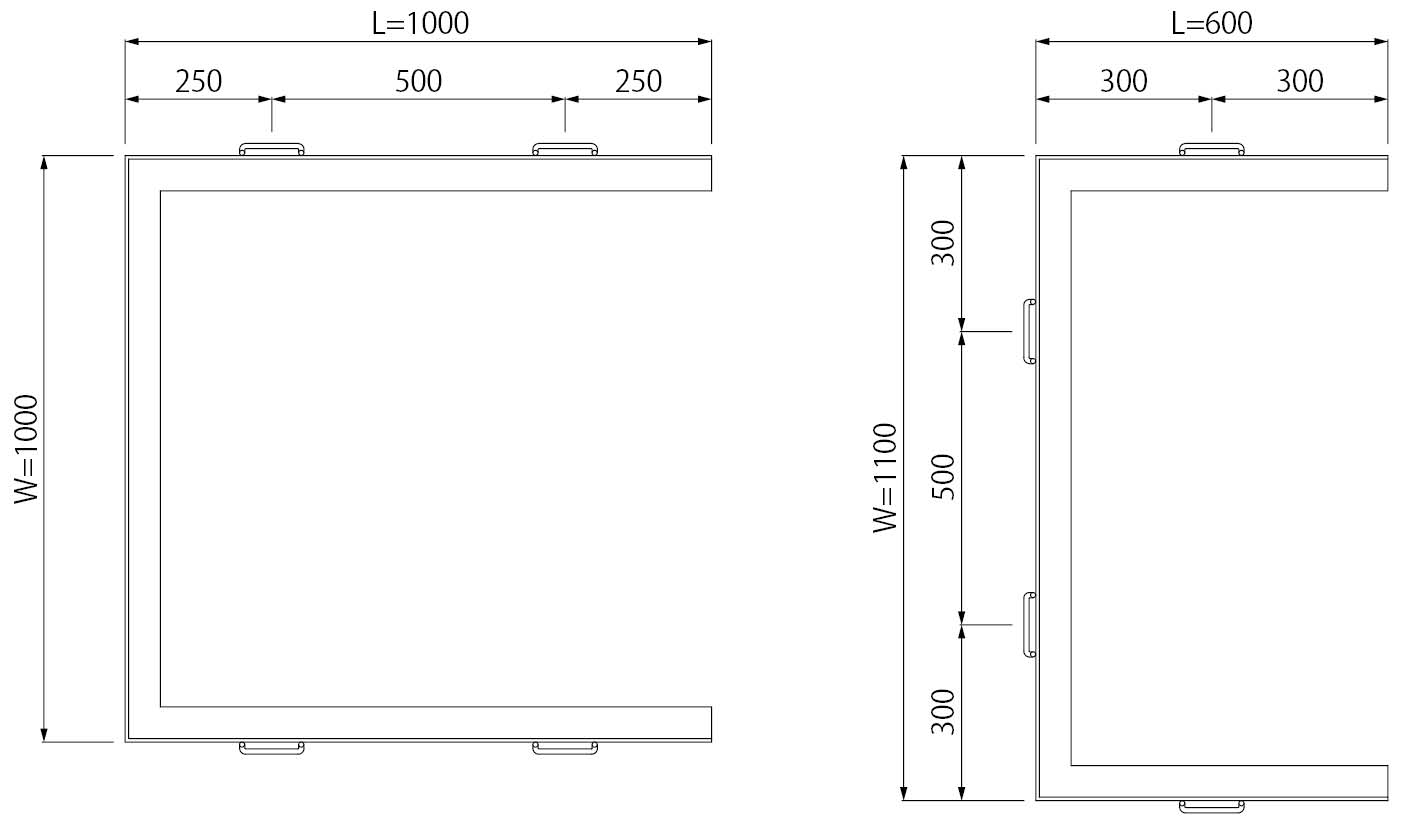

【例】
