芯棒打込み式おねじタイプアンカーの施工上の注意点について

• 製品分類：資料編
• 分類番号：P071227
• 更新日：―

芯棒打込み式おねじタイプを施工する際、

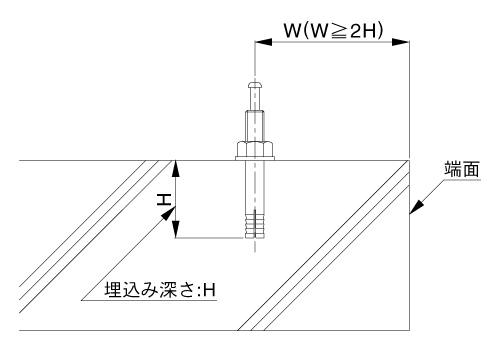

コンクリート端面からアンカー中心までの距離:Wはアンカー埋込み深さ:Hの2倍を確保する事が望ましいとされています。

ワッシャー部外径D（mm）

埋込み深さ例（mm） H	コンクリート端面からアンカー中心までの距離（mm） W
30	60
35	70
40	80
50	100
60	120

※W寸法はメーカー推奨寸法を示す。
