製品特徴

• アルミニウム製屋根用エキスパンションジョイントです。

耐火型も設定しております。

• 日本エキスパンションジョイント工業会の定める耐火性能に適合した耐火帯付もご用意しています。

• AX11L　耐火型（遮炎性能）
  耐火帯　Lタイプ
  厚み：12.5mm　定尺：2000mm

製品図面

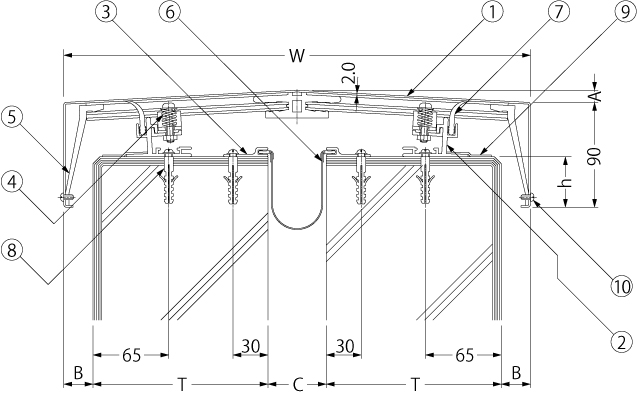

AX11

※カバーの勾配は3°です。

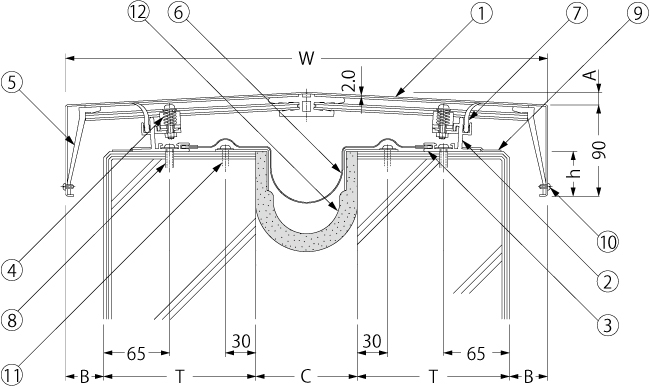

耐火型

AX11L

※カバーの勾配は3°です。
※呼称150Gは都営住宅建築工事共通詳細図集　S-86-3に該当します。

部品構成

1. カバー
   材質：A1100P
   処理：陽極酸化塗装複合被膜
2. フレーム
   材質：A6063S
   処理：陽極酸化塗装複合被膜
3. シート受けフレーム
   材質：A6063S
   処理：陽極酸化塗装複合被膜
4. スプリング
   材質：SUS304
5. ホルダー
   材質：A6063S
   処理：陽極酸化塗装複合被膜
6. 補助シート
   材質：軟質ポリ塩化ビニル
7. 止水板
   材質：軟質ポリ塩化ビニル
8. ナイロンプラグ
   材質：ナイロン
9. 止水テープ
   材質：ブチルゴム
10. ドリルねじ
    材質：SUS
11. コンクリートねじ　5×45
    材質：SUS
12. 耐火帯
    材質：アルカリアースシリケートウール

※パラペット厚120mmの製品には�Bシート受けフレームは付属しません。
※�IドリルねじはW寸法710mm以上にのみ付属します。

付属部品

1. カバーの継ぎ目部にはジョイナー（水切り板）が付属します。

変位性能

設計情報

• 変位性能100％のステンレス製カバータイプも対応できます。

ワンポイント情報

1. 屋根−屋根（11タイプ）と屋根−外壁（12タイプ） 平面コーナー部の折れ角度の求め方について
2. 小口カバーについて
3. ジョイントボックスについて
4. 小口寸法について

Gタイプ（変位性能50％）　寸法・質量表＜単位：mm＞

製品符号−呼称　クリアランスC	パラペット厚 T	W	A	B	h	標準長さ	AX11 質量（kg/m）	耐火帯　Lタイプ 質量（kg/m）
AX11（L）−50G　クリアランス50	120	340	9	25	44	3000	8	3
	150	400	11	25	44	3000	8	3
	180	460	13	25	44	3000	9	3
	200	500	14	25	44	3000	9	3
AX11（L）−100G　クリアランス100	120	410	11	35	45	3000	8	3
	150	470	13	35	45	3000	9	3
	180	530	14	35	45	3000	10	3
	200	570	15	35	45	3000	10	3
AX11（L）−150G　クリアランス150	120	490	13	50	45	3000	9	4
	150	550	15	50	45	3000	10	4
	180	610	16	50	45	3000	10	4
	200	650	18	50	45	3000	11	4
AX11（L）−200G　クリアランス200	120	560	15	60	46	3000	10	4
	150	620	17	60	46	3000	11	4
	180	680	18	60	46	3000	11	4
	200	720	19	60	46	3000	13	4
AX11（L）−300G　クリアランス300	120	710	19	85	47	3000	12	4
	150	770	21	85	47	3000	13	4
	180	830	22	85	47	3000	14	4
	200	870	23	85	47	3000	14	4

※耐火帯の定尺長さは2000mmです。

価格

AX11

製品符号−呼称	価格（円/m）				図面・施工要領書等
	パラペット厚 120mm	パラペット厚 150mm	パラペット厚 180mm	パラペット厚 200mm
AX11−50G	52,000 (W=340)	56,000 (W=400)	61,000 (W=460)	61,000 (W=500)
AX11−100G	58,000 (W=410)	61,000 (W=470)	63,000 (W=530)	66,000 (W=570)
AX11−150G	61,000 (W=490)	63,000 (W=550)	69,000 (W=610)	69,000 (W=650)
AX11−200G	66,000 (W=560)	69,000 (W=620)	72,000 (W=680)	78,000 (W=720)
AX11−300G	78,000 (W=710)	86,000 (W=770)	89,000 (W=830)	92,000 (W=870)

耐火型

AX11L

製品符号−呼称	価格（円/m）				図面・施工要領書等
	パラペット厚 120mm	パラペット厚 150mm	パラペット厚 180mm	パラペット厚 200mm
AX11L−50G	70,700 (W=340)	74,700 (W=400)	79,700 (W=460)	79,700 (W=500)
AX11L−100G	79,300 (W=410)	82,300 (W=470)	84,300 (W=530)	87,300 (W=570)
AX11L−150G	87,300 (W=490)	89,300 (W=550)	95,300 (W=610)	95,300 (W=650)
AX11L−200G	94,200 (W=560)	97,200 (W=620)	100,200 (W=680)	106,200 (W=720)
AX11L−300G	117,600 (W=710)	125,600 (W=770)	128,600 (W=830)	131,600 (W=870)

※価格には消費税は含まれておりません。
※耐火型は、耐火帯とカバーとのセット販売となります。価格はセット価格です。
※価格は1m当りの材料価格です。なお、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※小口カバー1ヶ所あたりの材料価格は、（当該製品のm価格）×80％を加算してください。
　（価格は10円の位を四捨五入で100円単位となります。受注生産品）
※小口カバー以外の役物は別途見積りとなります。
※許容変位性能は、±（建物クリアランス／2）です。
