EXジョイント建物用

アルミニウム製 建物用エキスパンションジョイント
先付 外壁−外壁

Gタイプ:変位性能 50%
製品符号
AX22
AX22H耐火型(遮熱性能および遮炎性能)
AX22L耐火型(遮炎性能)

製品特徴

  • アルミニウム製先付タイプの外壁用エキスパンションジョイントです。

耐火型も設定しております。

  • 日本エキスパンションジョイント工業会の定める耐火性能に適合した耐火帯付もご用意しています。

製品図面

AX22

AX22

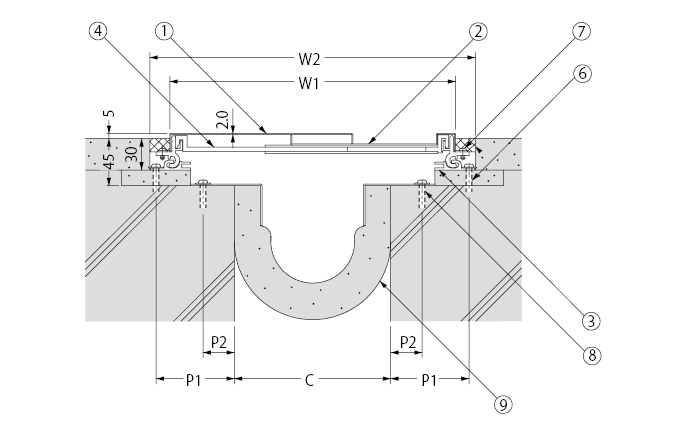

耐火型

AX22H・AX22L

AX22

部品構成

  1. アウトカバー
    材質:A1100P
    処理:陽極酸化塗装複合被膜
  2. インカバー
    材質:A1100P
    処理:陽極酸化塗装複合被膜
  3. フレーム
    材質:A6063S
    処理:陽極酸化塗装複合被膜
  4. ホルダー
    材質:A6063S
    処理:陽極酸化塗装複合被膜
  5. 補助シート
    材質:軟質ポリ塩化ビニル
  6. ナイロンプラグ
    材質:ナイロン
  7. ドリルねじ
    材質:SUS
  8. コンクリートねじ 5×45
    材質:SUS
  9. 耐火帯
    材質:アルカリアースシリケートウール

変位性能

    AX22

  • フレーム可動部の形状を工夫することにより、Z方向の大きな変位に対しても、追従する構造です。
  • 両端を支持するホルダー形状の採用により、カバーの変形を防ぐ構造です。

設計情報

  • 変位性能100%のアルミニウム製カバータイプも対応できます。
  • 外壁−外壁コーナーAX23と連続してセットする場合は、専用機種(外壁ー外壁コーナー併用タイプ)をご用意しています。
    製品符号:AX22F

Gタイプ(変位性能50%) 寸法・質量表<単位:mm>

製品符号−呼称 クリアランスC W1 W2 P1 P2 t 標準長さ AX22
質量(kg/m)
耐火帯 Hタイプ
質量(kg/m)
耐火帯 Lタイプ
質量(kg/m)
AX22(H/L)−50G 50 121 161 49.5 2.0 3000 5 4 3
AX22(H/L)−100G 100 196 236 62 2.0 3000 6 4 3
AX22(H/L)−150G 150 272 312 75 30 2.0 3000 6 4 4
AX22(H/L)−200G 200 347 387 87.5 30 2.0 3000 7 4 4
※耐火帯の定尺長さは2000mmです。

価格

AX22
製品符号−呼称 価格(円/m) 図面・施工要領書等
AX22−50G 19,000 cad図面dxf図面DWG図面ご使用願い図部品部品
AX22−100G 24,000 cad図面dxf図面DWG図面ご使用願い図部品部品
AX22−150G 30,000 cad図面dxf図面DWG図面ご使用願い図部品部品
AX22−200G 39,000 cad図面dxf図面DWG図面ご使用願い図部品部品

耐火型

AX22H 遮熱性能および遮炎性能
製品符号−呼称 価格(円/m) 図面・施工要領書等
AX22H−50G 38,600 cad図面dxf図面DWG図面ご使用願い図部品部品
AX22H−100G 47,000 cad図面dxf図面DWG図面ご使用願い図部品部品
AX22H−150G 58,500 cad図面dxf図面DWG図面ご使用願い図部品部品
AX22H−200G 69,200 cad図面dxf図面DWG図面ご使用願い図部品部品
AX22L 遮炎性能
製品符号−呼称 価格(円/m) 図面・施工要領書等
AX22L−50G 37,700 cad図面dxf図面DWG図面ご使用願い図部品部品
AX22L−100G 45,300 cad図面dxf図面DWG図面ご使用願い図部品部品
AX22L−150G 56,300 cad図面dxf図面DWG図面ご使用願い図部品部品
AX22L−200G 67,200 cad図面dxf図面DWG図面ご使用願い図部品部品
※価格には消費税は含まれておりません。
※耐火型は、耐火帯とカバーとのセット販売となります。価格はセット価格です。
※価格は1m当りの材料価格です。なお、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※小口カバー1ヶ所あたりの材料価格は、(当該製品のm価格)×80%を加算してください。
(価格は10円の位を四捨五入で100円単位となります。受注生産品)
※小口カバー以外の役物は別途見積りとなります。
※許容変位性能は、±(建物クリアランス/2)です。
アルミニウム製 後付小口カバー
製品符号−呼称 価格(円/個)
AX22(H/L)−50G用 15,200
AX22(H/L)−100G用 19,200
AX22(H/L)−150G用 24,000
AX22(H/L)−200G用 31,200
