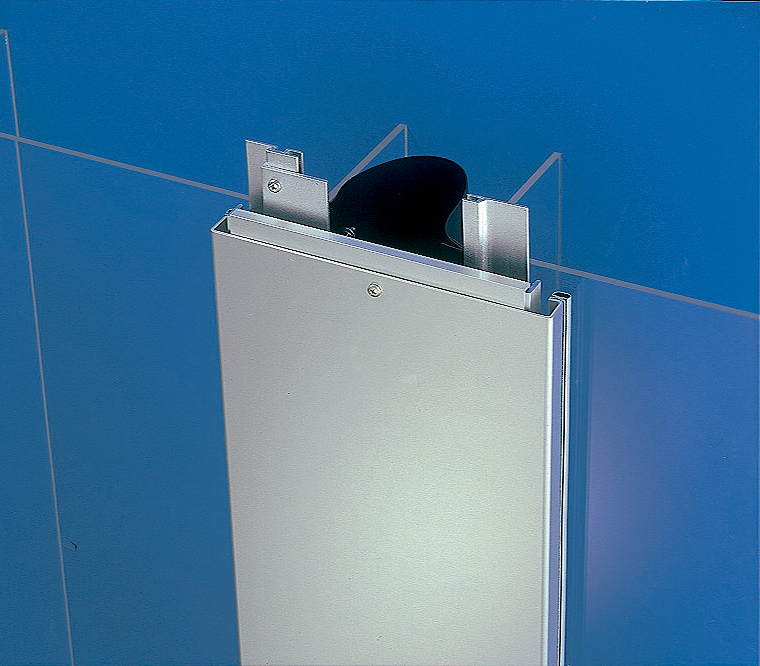

製品特徴

• アルミニウム製一枚カバータイプの外壁用エキスパンションジョイントです。
• 一枚カバータイプでAX22Aに比べ、価格も廉価で、取付作業も簡略化できます。

耐火型も設定しております。

• 日本エキスパンションジョイント工業会の定める耐火性能に適合した耐火帯付もご用意しています。

• AX22AEH　耐火帯（遮熱性能および遮炎性能）
  耐火帯　Hタイプ
  厚み：25mm　定尺：2000mm
• AX22AEL　耐火帯（遮炎性能）
  耐火帯　Lタイプ
  厚み：12.5mm　定尺：2000mm

製品図面

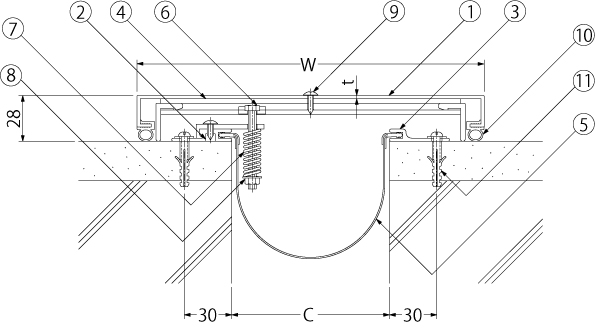

AX22AE−50G・100G

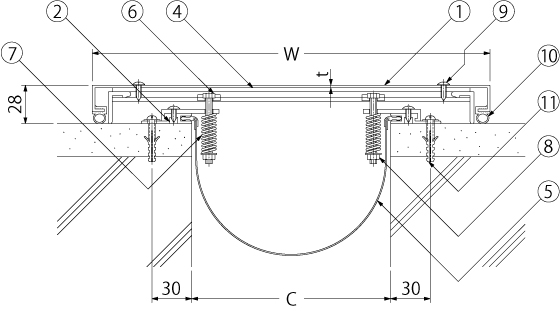

AX22AE−150G・200G

耐火型

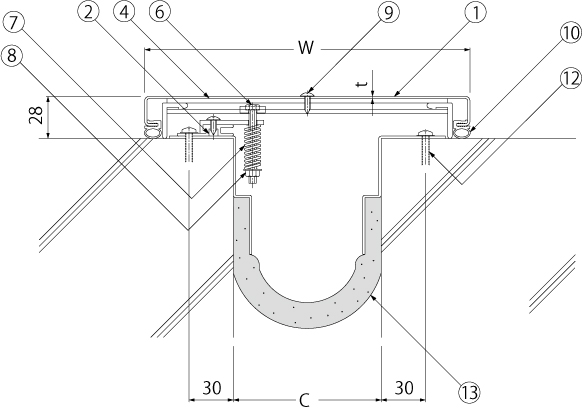

AX22AEH・AX22AEL−50G・100G

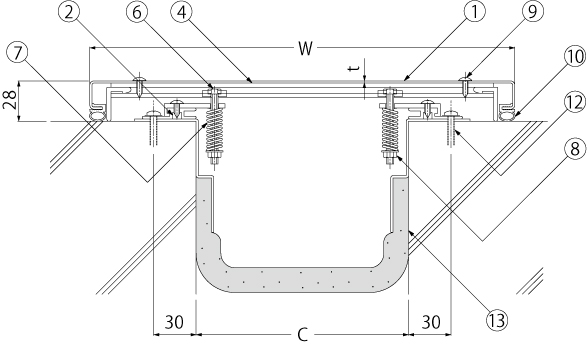

AX22AEH・AX22AEL−150G・200G

部品構成

1. カバー
   ［50G、100G、150G］
   材質：A6063S
   処理：陽極酸化塗装複合被膜
   ［200G］
   材質：A1100P
   処理：陽極酸化塗装複合被膜
2. フレーム
   材質：A6063S
   処理：陽極酸化塗装複合被膜
3. シート受フレーム
   材質：A6063S
   処理：陽極酸化塗装複合被膜
4. ホルダー
   材質：A6063S
   処理：陽極酸化塗装複合被膜
5. 補助シート
   材質：軟質ポリ塩化ビニル
6. 六角ボルト
   材質：SUS304
7. スプリング
   材質：SUS304
8. 六角ナット
   材質：SUS304
9. ドリルねじ
   材質：SUS
10. パッキン
    材質：軟質ポリ塩化ビニル
11. ナイロンプラグ
    材質：ナイロン
12. コンクリートねじ　5×45
    材質：SUS
13. 耐火帯
    材質：アルカリアースシリケートウール

変位性能

• クリアランスが300mmの300Gも製作可能です。

ワンポイント情報

1. EXジョイント建物用　外壁用EXジョイントの小口カバーの左右方向について

Gタイプ（変位性能50％）　寸法・質量表＜単位：mm＞

製品符号−呼称	クリアランスC	W	t	標準長さ	AX22AE 質量（kg/m）	耐火帯　Hタイプ 質量（kg/m）	耐火帯　Lタイプ 質量（kg/m）
AX22AE（H／L）−50G	50	160	1.5	3000	3	4	3
AX22AE（H／L）−100G	100	220	2.0	3000	4	4	3
AX22AE（H／L）−150G	150	300	2.0	3000	4	4	4
AX22AE（H／L）−200G	200	380	2.0	3000	5	4	4

※耐火帯の定尺長さは2000mmです。

価格

AX22AE

製品符号−呼称	価格（円/m）	図面・施工要領書等
AX22AE−50G	14,000
AX22AE−100G	16,000
AX22AE−150G	21,000
AX22AE−200G	32,000

耐火型

AX22AEH　遮熱性能および遮炎性能

製品符号−呼称	価格（円/m）	図面・施工要領書等
AX22AEH−50G	33,600
AX22AEH−100G	39,000
AX22AEH−150G	49,500
AX22AEH−200G	62,200

AX22AEL　遮炎性能

製品符号−呼称	価格（円/m）	図面・施工要領書等
AX22AEL−50G	32,700
AX22AEL−100G	37,300
AX22AEL−150G	47,300
AX22AEL−200G	60,200

※価格には消費税は含まれておりません。
※耐火型は、耐火帯とカバーとのセット販売となります。価格はセット価格です。
※価格は1m当りの材料価格です。なお、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※小口カバー1ヶ所あたりの材料価格は、（当該製品のm価格）×80％を加算してください。
（価格は10円の位を四捨五入で100円単位となります。受注生産品）
※小口カバー以外の役物は別途見積りとなります。
※許容変位性能は、±（建物クリアランス／2）です。

アルミニウム製　後付小口カバー

製品符号−呼称	価格（円/個）
AX22AE（H／L）−50G用	11,200
AX22AE（H／L）−100G用	12,800
AX22AE（H／L）−150G用	16,800
AX22AE（H／L）−200G用	25,600
