製品特徴

• アルミニウム製先付タイプの外壁用エキスパンションジョイントです。

耐火型も設定しております。

• 日本エキスパンションジョイント工業会の定める耐火性能に適合した耐火帯付もご用意しています。

• AX23H　耐火型（遮熱性能および遮炎性能）
  耐火帯　Hタイプ
  厚み：25mm　定尺：2000mm
• AX23L　耐火型（遮炎性能）
  耐火帯　Lタイプ
  厚み：12.5mm　定尺：2000mm

製品図面

AX23

耐火型

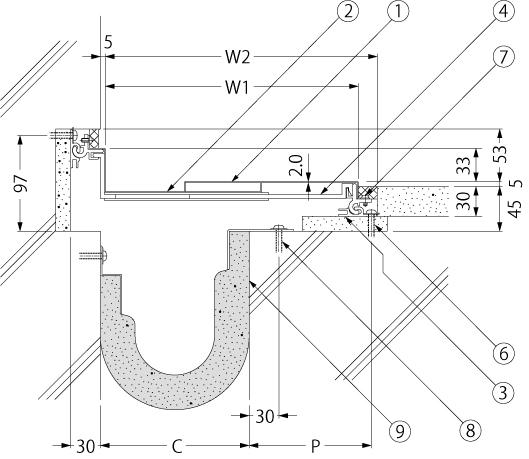

AX23H・AX23L

部品構成

1. アウトカバー
   材質：A1100P
   処理：陽極酸化塗装複合被膜
2. インカバー
   材質：A1100P
   処理：陽極酸化塗装複合被膜
3. フレーム
   材質：A6063S
   処理：陽極酸化塗装複合被膜
4. ホルダー
   材質：A6063S
   処理：陽極酸化塗装複合被膜
5. 補助シート
   材質：軟質ポリ塩化ビニル
6. ナイロンプラグ
   材質：ナイロン
7. ドリルねじ
   材質：SUS
8. コンクリートねじ　5×45
   材質：SUS
9. 耐火帯
   材質：アルカリアースシリケートウール

変位性能

• Z方向の大きな変位に対しても、追従する構造です。
• 両端を支持するホルダー形状の採用により、カバーの変形を防ぐ構造です。

設計情報

• 変位性能100％のステンレス製カバータイプも対応できます。
• 外壁ー外壁を併用する場合は、AX22Fをご使用ください。

ワンポイント情報

1. EXジョイント建物用　外壁　ステンレス製（SX22,22A,23,23A）とアルミニウム製（AX22,22A,23,23A）の共通部品について
2. EXジョイント建物用　外壁用EXジョイントの小口カバーの左右方向について

Gタイプ（変位性能50％）　寸法・質量表＜単位：mm＞

製品符号−呼称	クリアランスC	W1	W2	P	標準長さ	AX23 質量（kg/m）	耐火帯　Hタイプ 質量（kg/m）	耐火帯　Lタイプ 質量（kg/m）
AX23（H／L）−50G	50	105	125	74	3000	5	3	3
AX23（H／L）−100G	100	179	199	98	3000	6	4	3
AX23（H／L）−150G	150	254	274	123	3000	7	4	3
AX23（H／L）−200G	200	329	349	148	3000	7	4	3

※耐火帯の定尺長さは2000mmです。

価格

AX23

製品符号−呼称	価格（円/m）	図面・施工要領書等
AX23−50G	19,000
AX23−100G	24,000
AX23−150G	30,000
AX23−200G	39,000

耐火型

AX23H　遮熱性能および遮炎性能

製品符号−呼称	価格（円/m）	図面・施工要領書等
AX23H−50G	38,600
AX23H−100G	47,000
AX23H−150G	58,500
AX23H−200G	69,200

AX23L　遮炎性能

製品符号−呼称	価格（円/m）	図面・施工要領書等
AX23L−50G	37,700
AX23L−100G	45,300
AX23L−150G	56,300
AX23L−200G	67,200

※価格には消費税は含まれておりません。
※耐火型は、耐火帯とカバーとのセット販売となります。価格はセット価格です。
※価格は1m当りの材料価格です。なお、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※小口カバー1ヶ所あたりの材料価格は、（当該製品のm価格）×80％を加算してください。
　（価格は10円の位を四捨五入で100円単位となります。受注生産品）
※小口カバー以外の役物は別途見積りとなります。
※許容変位性能は、±（建物クリアランス／2）です。

アルミニウム製　後付小口カバー

製品符号−呼称	価格（円/個）
AX23（H／L）−50G用	15,200
AX23（H／L）−100G用	19,200
AX23（H／L）−150G用	24,000
AX23（H／L）−200G用	31,200
