製品特徴

• アルミニウム製の後付タイプ外壁−外壁コーナー用エキスパンションジョイントです。

耐火型も設定しております。

• 日本エキスパンションジョイント工業会の定める耐火性能に適合した耐火帯付もご用意しています。

• AX23AH　耐火型（遮熱性能および遮炎性能）
  耐火帯　Hタイプ
  厚み：25mm　定尺：2000mm
• AX23AL　耐火型（遮炎性能）
  耐火帯　Lタイプ
  厚み：12.5mm　定尺：2000mm

製品図面

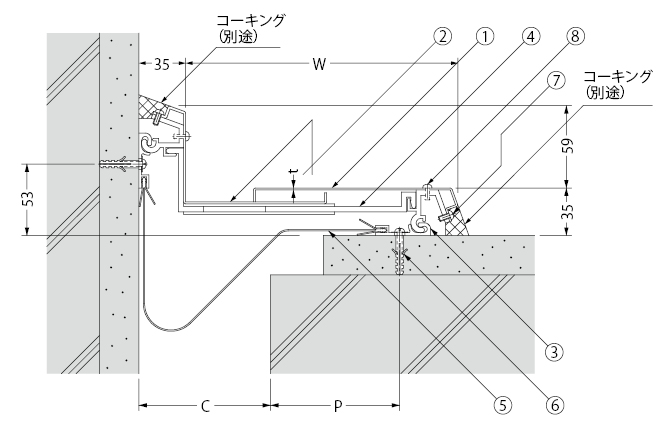

AX23A

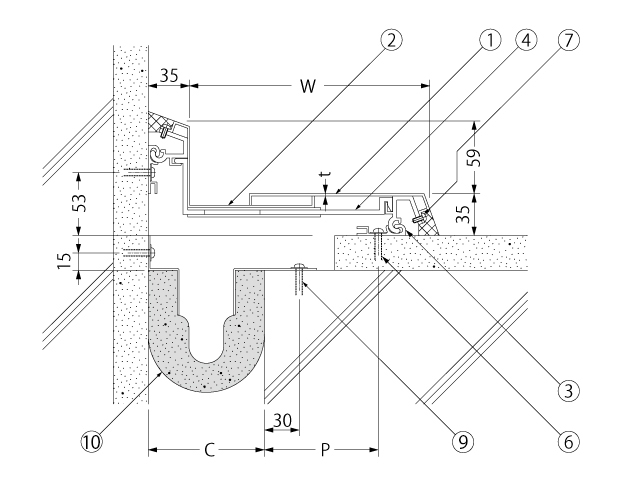

耐火型

AX23AH・AX23AL

部品構成

1. アウトカバー
   材質：A6063S（50G〜150G）
   　　　A1100P（200G）
   処理：陽極酸化塗装複合被膜
2. インカバー
   材質：A6063S（50G〜150G）
   　　　A1100P（200G）
   処理：陽極酸化塗装複合被膜
3. フレーム
   材質：A6063S
   処理：陽極酸化塗装複合被膜
4. ホルダー
   材質：A6063S
   処理：陽極酸化塗装複合被膜
5. 補助シート
   材質：軟質ポリ塩化ビニル
6. ナイロンプラグ
   材質：ナイロン
7. ドリルねじ
   材質：SUS
8. ドリルねじ
   材質：SUS
9. コンクリートねじ　5×45
   材質：SUS
10. 耐火帯
    材質：アルカリアースシリケートウール

※100F、150G、200Gは�Gドリルねじ付となります。

変位性能

• Z方向の大きな変位に対しても、追従する構造です。
• 両端を支持するホルダー形状の採用により、カバーの変形を防ぐ構造です。

設計情報

• 変位性能100％のステンレス製カバータイプも対応できます。
• 外壁ー外壁を併用する場合は、AX22AFをご使用ください。

ワンポイント情報

1. EXジョイント建物用　外壁　ステンレス製（SX22,22A,23,23A）とアルミニウム製（AX22,22A,23,23A）の共通部品について
2. EXジョイント建物用　外壁用EXジョイントの小口カバーの左右方向について
3. EXジョイント建物用　外壁コーナー　AX23A　90°立体コーナーのL寸法について

Gタイプ（変位性能50％）　寸法・質量表＜単位：mm＞

製品符号−呼称	クリアランスC	W	P	t	標準長さ	AX23A 質量（kg/m）	耐火帯　Hタイプ 質量（kg/m）	耐火帯　Lタイプ 質量（kg/m）
AX23A（H／L）−50G	50	148	92	1.5	3000	5	3	3
AX23A（H／L）−100G	100	205	98	2.0	3000	6	4	3
AX23A（H／L）−150G	150	280	124	2.0	3000	7	4	3
AX23A（H／L）−200G	200	355	148	2.0	3000	8	4	3

※耐火帯の定尺長さは2000mmです。

価格

AX23A

製品符号−呼称	価格（円/m）	図面・施工要領書等
AX23A−50G	18,000
AX23A−100G	22,000
AX23A−150G	27,000
AX23A−200G	35,000

耐火型

AX23AH　遮熱性能および遮炎性能

製品符号−呼称	価格（円/m）	図面・施工要領書等
AX23AH−50G	37,600
AX23AH−100G	45,000
AX23AH−150G	55,500
AX23AH−200G	65,200

AX23AL　遮炎性能

製品符号−呼称	価格（円/m）	図面・施工要領書等
AX23AL−50G	36,700
AX23AL−100G	43,300
AX23AL−150G	53,300
AX23AL−200G	63,200

※価格には消費税は含まれておりません。
※耐火型は、耐火帯とカバーとのセット販売となります。価格はセット価格です。
※価格は1m当りの材料価格です。なお、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※小口カバー1ヶ所あたりの材料価格は、（当該製品のm価格）×80％を加算してください。
（価格は10円の位を四捨五入で100円単位となります。受注生産品）
※小口カバー以外の役物は別途見積りとなります。
※許容変位性能は、±（建物クリアランス／2）です。

アルミニウム製　後付小口カバー

製品符号−呼称	価格（円/個）
AX23A（H／L）−50G用	14,400
AX23A（H／L）−100G用	17,600
AX23A（H／L）−150G用	21,600
AX23A（H／L）−200G用	28,000
