製品特徴

• アルミニウム製床用エキスパンションジョイントです。

耐火型も設定しております。

• 日本エキスパンションジョイント工業会の定める耐火性能に適合した耐火帯付もご用意しています。

• AX66H　耐火帯（遮熱性能および遮炎性能）
  耐火帯　Hタイプ
  厚み：25mm　定尺：2000mm
• AX66L　耐火帯（遮炎性能）
  耐火帯　Lタイプ
  厚み：12.5mm　定尺：2000mm

木造建築用にもご使用いただけます。

木造建築に使用される場合は取付下地に合った固定ねじを用意しております。取付下地をご指示ください。
詳細はこちらをご覧ください。

製品図面

AX66−50G・100G

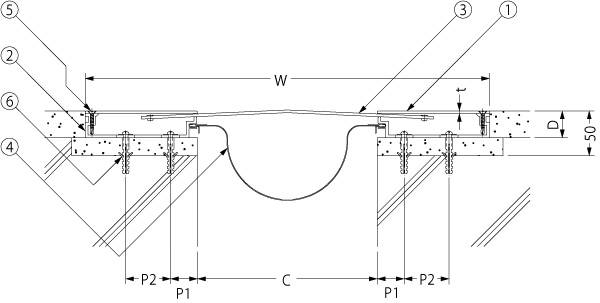

AX66−150G・200G

※AX66-150Gは都営住宅建築工事共通詳細図集　S-86-1に該当します。

耐火型

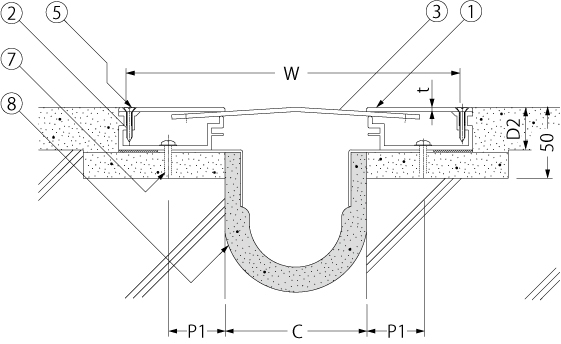

AX66H・AX66L−50G・100G

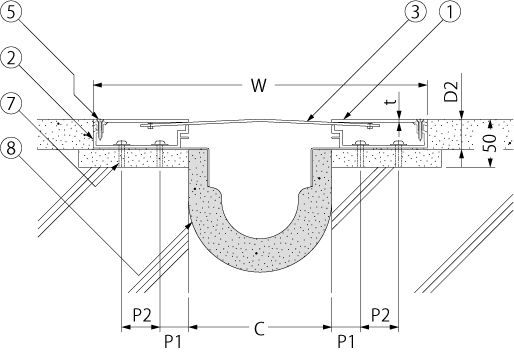

AX66H・AX66L−150G・200G

※呼称150Gは都営住宅建築工事共通詳細図集　S-86-2に該当します。

部品構成

1. カバー
   材質：A6063S
   処理：陽極酸化塗装複合被膜
2. フレーム
   材質：A6063S
   処理：陽極酸化塗装複合被膜
3. スライドプレート
   材質：A6063S
   処理：陽極酸化塗装複合被膜
4. 補助シート
   材質：軟質ポリ塩化ビニル
5. 皿ドリルねじ
   材質：SUS
6. ナイロンプラグ
   材質：ナイロン
7. ドリルねじ
   材質：SUS
8. 耐火帯
   材質：アルカリアースシリケートウール

変位性能

※±Yの値はエンドカバー（オプション）を付けた場合です。

設計情報

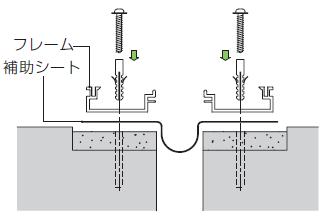

• 外廊下用
  床用ＥＸジョイントを屋外に面した廊下などに使用する場合に適した、補助シートをフレームの下に巻き込むタイプを受注生産品にて用意しております。
  ご注文の際に「外廊下用」とご指示ください。
  ※カバー下部に止水が必要な場合は、別途止水設計に基づき樋工事を施してください。



• 取付上の注意
  床用EXジョイントAX66を温度差が大きくなるような場所に取り付ける場合、必ずカバーとカバーの間およびカバー両端部にすきまを設けてください。
  すきまはカバーの長さ3000mmに対し3mm確保してください。すきまを設けないと、温度上昇に伴い、カバーが膨張し、カバーが変形したりカバーが外れてしまう恐れがあります。
• 木造建築用も製作します。
  木造建築に使用される場合は取付下地をご指示ください。取付下地に合った固定ねじを用意しております。

ワンポイント情報

1. フレームの幅寸法(W)と穴ピッチについて
2. 内壁用EXジョイントと床用EXジョイントのカバーの材質が異なる場合の床用エンドカバーの材質について

Gタイプ（変位性能50％）　寸法・質量表＜単位：mm＞

製品符号−呼称	クリアランスC	W	D1	D2	t	P1	P2	標準長さ	AX66 質量（kg/m）	耐火帯　Hタイプ 質量（kg/m）	耐火帯　Lタイプ 質量（kg/m）
AX66（H／L）−50G	50	150	30	31.6	3.0	25	−	3000	4	4	3
AX66（H／L）−100G	100	250	30	31.6	3.0	40	−	3000	6	4	3
AX66（H／L）−150G	150	350	31	32.6	4.0	30	40	3000	8	4	4
AX66（H／L）−200G	200	450	31	32.6	4.0	30	50	3000	9	4	4

※耐火帯の定尺長さは2000mmです。

価格

AX66

製品符号−呼称	価格（円/m）	図面・施工要領書等
AX66−50G	19,000
AX66−100G	32,000
AX66−150G	41,000
AX66−200G	48,000

耐火型

AX66H　遮熱性能および遮炎性能

製品符号−呼称	価格（円/m）	図面・施工要領書等
AX66H−50G	38,600
AX66H−100G	55,000
AX66H−150G	69,500
AX66H−200G	78,200

AX66L　遮炎性能

製品符号−呼称	価格（円/m）	図面・施工要領書等
AX66L−50G	37,700
AX66L−100G	53,300
AX66L−150G	67,300
AX66L−200G	76,200

※価格には消費税は含まれておりません。
※耐火型は、耐火帯とカバーとのセット販売となります。価格はセット価格です。
※価格は1m当りの材料価格です。なお、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※内壁と床の取合部エンドカバー1ヶ所あたりの材料価格は、（内壁のm価格）×80％を加算してください。
（価格は10円の位を四捨五入で100円単位となります。受注生産品） ※小口カバー以外の役物は別途見積りとなります。
※許容変位性能は、±（建物クリアランス／2）です。
