カネソウのスリットみぞ蓋シリーズ情報はこちら
U字溝用スリットみぞ蓋 集水桝蓋 敷地境界用 トラス小ねじ固定式
適用荷重：T-14、T-2
プレキャスト側溝用スリットみぞ蓋の強度基準はこちらをご覧ください。
製品符号：BKITQW-EB S=60
スリットすきま6mm／開口5mm
滑り止め模様：梨地
※価格には消費税は含まれておりません。
ボーダースリット スリット幅60mm
U字溝用スリットみぞ蓋 集水桝蓋 敷地境界用 トラス小ねじ固定式
細目タイプ 滑り止め模様（梨地模様）付 鋳鉄製スリット／スチール製枠（溶融亜鉛めっき＋黒塗装仕様）
適用荷重：T-14、T-2プレキャスト側溝用スリットみぞ蓋の強度基準はこちらをご覧ください。
製品写真
製品の特徴
- 適用荷重T-14は、歩道などで総重量14,000㎏fまでの車両が乗り入れる可能性のある場所に使用できます。
適用荷重T-2は、歩道などで総重量2,000㎏fまでの車両が乗り入れる可能性のある場所に使用できます。
駐車場の出入口など、車両が頻繁に通行する場所には、使用できません。 - 受枠・蓋本体は溶融亜鉛めっきに黒色の塗装を施し、スリット蓋と同色で目立たない仕様です。
- ボーダースリット直線部と統一したデザインにより、舗装路面全体のデザインを崩さずに、集水桝を設置できます。
- スリット蓋は、トラス小ねじで蓋本体に固定します。
- スリット蓋の材質は、強度、耐久性に優れたダクタイル鋳鉄製、滑り止め模様は、鋳物素材の質感を活かした梨地模様です。
- 厚さ60mmの舗装材が充填できます。
製品図面
スリット蓋寸法図

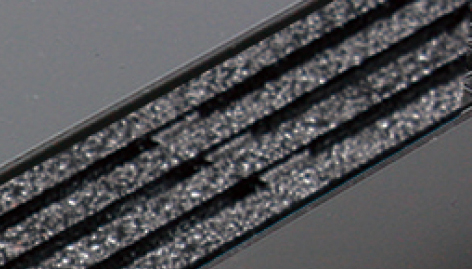

すきま6mm／開口5mm滑り止め模様：梨地
部品構成
- スリット蓋
材質：FCD500
処理：樹脂系塗装 - 蓋本体
材質：SPHC
処理：溶融亜鉛めっき+樹脂系塗装 - 受枠
材質：SPHC
処理：溶融亜鉛めっき+樹脂系塗装 - アンカー
材質：SS400
処理：溶融亜鉛めっき+樹脂系塗装 - トラス小ねじ
材質：SUS304
別売部品
設計情報
- 歩行用としては、「T-2仕様」をご使用ください。
注文・発注情報
- ご注文の際は、製品符号・呼称をご指示ください。
＜例＞
T-2・桝内径300・スリット幅60mm用の場合
BKITQW-2EB-300 S=60
寸法・質量表＜単位：mm＞
| 呼称 | 適用荷重 | 桝内径 | A1 | A2 | B | C | D | E | H | h | 蓋質量（kg） | 舗装材充填時の質量 （約・kg） |
枠質量(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14EB-300 S=60 |
T-14 | 300×300 | 300 | 300 | 323.6 | 400 | 380.6 | 400 | 125 | 67.8 | 13.5 | 32 | 6.7 |
| 14EB-450 S=60 |
T-14 | 450×450 | 450 | 460 | 483.6 | 560 | 530.6 | 550 | 125 | 67.8 | 23.1 | 61 | 9.1 |
| 14EB-500 S=60 |
T-14 | 500×500 | 500 | 510 | 533.6 | 610 | 580.6 | 600 | 125 | 67.8 | 28.6 | 75 | 10.0 |
| 14EB-600 S=60 |
T-14 | 600×600 | 600 | 610 | 633.6 | 710 | 680.6 | 700 | 125 | 67.8 | 38.3 | 103 | 11.7 |
| 2EB-300 S=60 |
T-2 | 300×300 | 300 | 300 | 323.6 | 400 | 380.6 | 400 | 110 | 77.8 | 12.3 | 33 | 6.0 |
| 2EB-450 S=60 |
T-2 | 450×450 | 450 | 460 | 483.6 | 560 | 530.6 | 550 | 110 | 77.8 | 20.9 | 65 | 8.3 |
| 2EB-500 S=60 |
T-2 | 500×500 | 500 | 510 | 533.6 | 610 | 580.6 | 600 | 110 | 67.8 | 23.2 | 69 | 9.1 |
| 2EB-600 S=60 |
T-2 | 600×600 | 600 | 610 | 633.6 | 710 | 680.6 | 700 | 110 | 67.8 | 31.2 | 96 | 10.6 |
価格
| 適用荷重 | 製品符号 | 呼称 | 価格（円/枚） | 価格 （円/組） |
図面・取扱説明書等 | |
|---|---|---|---|---|---|---|
| 蓋 | 枠 | |||||
| T-14 | BKITQW | 14EB-300 S=60 | 50,600 | 23,800 | 74,400 |
|
| BKITQW | 14EB-450 S=60 | 60,400 | 28,300 | 88,700 |
|
|
| BKITQW | 14EB-500 S=60 | 92,700 | 30,100 | 122,800 |
|
|
| BKITQW | 14EB-600 S=60 | 102,600 | 36,000 | 138,600 |
|
|
| T-2（歩行用兼用） | BKITQW | 2EB-300 S=60 | 48,700 | 21,100 | 69,800 |
|
| BKITQW | 2EB-450 S=60 | 54,300 | 24,900 | 79,200 |
|
|
| BKITQW | 2EB-500 S=60 | 81,500 | 26,900 | 108,400 |
|
|
| BKITQW | 2EB-600 S=60 | 85,300 | 32,100 | 117,400 |
|
|
