アルミニウム製ルーフドレン（本体：鋳鉄製）

たて引き用　打込型　差し込み式

塗膜防水用
モルタル防水用
製品符号：EHMR-1
使用場所：バルコニー・庇・屋上

製品写真

EHMR-1

製品の特徴

  • ストレーナーをアルミニウム合金製（色：グレー）とし、防錆性・美観性を向上させた製品です。本体は鋳鉄製（色：黒）です。

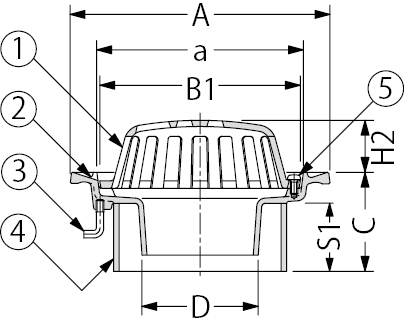

製品図面

EHMR-1

部品構成

  1. ストレーナー
    材質：ADC12
    処理：樹脂系塗装
  2. 本体
    材質：FC150
    処理：樹脂系塗装
  3. アンカー
    材質：SWRM8
    処理：りん酸塩被膜
  4. スペーサー
    材質：硬質ポリ塩化ビニル
  5. 丸小ねじ
    材質：C2700W

付属部品

  1. 養生蓋
  2. 蝶ナット
  3. 長ねじボルト
  4. 位置決めプレート

別売部品

施工情報

  • C寸法は、スラブ下端からルーフドレン本体の取付高さを表す寸法です。スラブ厚に対して、C寸法をご指示いただき、スペーサー部品で取付高さを調整します。

注文・発注情報

  1. ご注文の際はC寸法をご指示ください。
    ＜例＞EHMR-1-75　C＝120

寸法表＜単位：mm＞

呼称 A a B1 C スペーサー D H2
規格 長さS1
75 185 142 137 70 ～ VU100 C－25 71 32

丸小ねじ寸法表

部番 品名 サイズ 数量 備考
⑤ 丸小ねじ M6×12 2 －

価格

製品符号－呼称 価格（円/個） 図面・施工要領書等
C=70～200 C=201～500
EHMR-1-75 8,500 9,000 cad図面dxf図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。
