製品の特徴

• ストレーナー、防水層押えをアルミニウム合金製（色：グレー）とし、防錆性・美観性を向上させた製品です。本体は鋳鉄製 （色：黒）です。
• 防水層との接着をより確実にするために、ルーフドレン本体に接着補助溝を設けています。
  また、防水層押えには、接着補助溝の位置に合わせた突起を設けています。
  ※防水工法に応じた接着剤（別途）をご使用ください。

• バルコニー等でお使いいただけるよう、ストレーナーを背の低い形状としています。

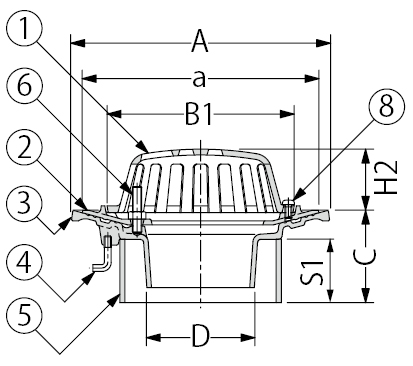

製品図面

部品構成

1. ストレーナー
   材質：ADC12
   処理：樹脂系塗装
2. 防水層押え
   材質：ADC12
   処理：樹脂系塗装
3. 本体
   材質：FC150
   処理：樹脂系塗装
4. アンカー
   材質：SWRM8
   処理：りん酸塩被膜
5. スペーサー
   材質：硬質ポリ塩化ビニル
6. ボルト
   材質：C3604B
7. 丸小ねじ
   材質：SUS304

付属部品

1. 養生蓋
2. 蝶ナット
3. 長ねじボルト
4. 位置決めプレート

別売部品

• ステンレス製防塵網

設計情報

• ストレーナー、防水層押えをアルミニウム合金製（色：グレー）とし、防錆性・美観性を向上させた製品です。本体は鋳鉄製（色：黒）です。

施工情報

• C寸法は、スラブ下端からルーフドレン本体の取付高さを表す寸法です。スラブ厚に対して、C寸法をご指示いただき、スペーサー部品で取付高さを調整します。

寸法表＜単位：mm＞

ボルト・丸小ねじ寸法表

価格

製品符号−呼称	価格（円/個）		図面・施工要領書等
	C=70〜200	C=201〜500
EHSR-1-75	11,000	11,500
