製品符号：EPMD-1
使用場所：バルコニー、廊下、踊場
※価格には消費税は含まれておりません。
鋳鉄製ルーフドレン
PC工場向 外廊下排水用 みぞ底幅80mm（呼称50）・みぞ底幅100mm（呼称75） たて引き用 差し込み式
塗膜防水用モルタル防水用
使用場所：バルコニー、廊下、踊場
製品写真
製品の特徴
- PCパネル工場における打込用として最適です。
- スペーサーにパッキンが付属しており、ルーフドレンとスペーサーが密着し、コンクリートの流入を防止します。
- 流出口部に養生パイプが付き、排水管差し込み部の空間を確保します。
- 角型形状でコンパクトなサイズのため排水溝にきれいに納まります。
- 呼称50はみぞ底幅80mm以上、呼称75はみぞ底幅100mm以上に使用できます。

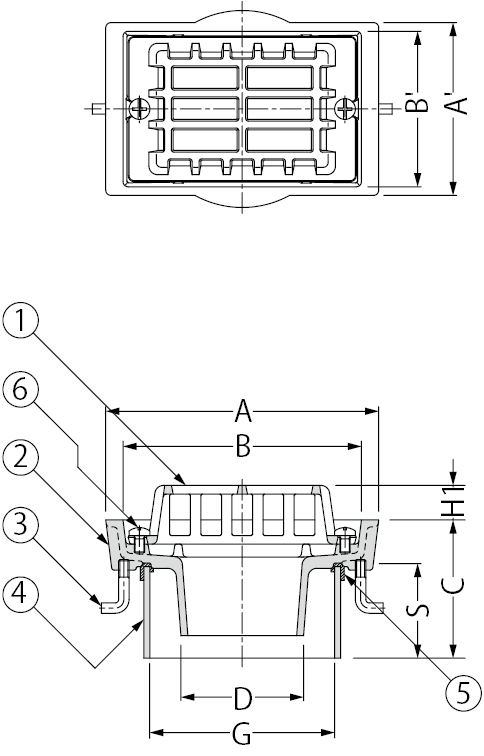

製品図面
部品構成
- ストレーナー
材質：FC150
処理：樹脂系塗装 - 本体
材質：FC150
処理：樹脂系塗装 - アンカー
材質：SWRM8
処理：りん酸塩皮膜 - スペーサー
材質：硬質ポリ塩化ビニル - パッキン
材質：クロロプレンゴム - 丸小ねじ
材質：C2700W
付属部品
- 養生シート
- 養生パイプ
別売部品
※付属部品は養生シートと養生パイプです。
現場打ち用ではありません。
現場打ち用ではありません。
注文・発注情報
- ご注文の際はC寸法をご指示ください。
＜例＞EPMD-1-50 C＝90
寸法表＜単位：mm＞
| 呼称 | A | A' | B | B' | C | D | G | H1 | C | D | G | H1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 158 | 80 | 138 | 60 | 70～ | 45 | 75 | 15 | ||||
| 75 | 158 | 100 | 138 | 90 | 70～ | 71 | 107 | 20 |
丸小ねじ寸法表
| 部番 | 品名 | サイズ50 | サイズ75 | 数量 | 備考 |
|---|---|---|---|---|---|
| ⑥ | 丸小ねじ | M6×10 | M6×10 | 2 | － |
価格
| 製品符号－呼称 | 価格（円/個） | 図面・施工要領書等 | |
|---|---|---|---|
| C=70～200 | C=201～500 | ||
| EPMD-1-50 | 4,600 | 5,100 |      |
| EPMD-1-75 | 5,700 | 6,200 | |
