ルーフドレン
PC (Precast Concrete) とは
現場で組み立て・設置を行うために、工場などであらかじめ製造された、壁や床などのコンクリート製品、あるいはこれを用いた工法です。PC工場向ルーフドレンの特徴
スペーサーにパッキンが付属しており、ルーフドレンとスペーサーが密着し、排水管差し込み部へのコンクリートの流入を防止します。また、流出口部に養生パイプが付き、排水管差し込み部の空間を確保します。
施工上の注意
- スペーサーは必ずパッキンが取り付けてある側と、ルーフドレン本体が密着するようにセットしてください。
- 養生パイプは、スペーサー内へのコンクリートの流入を防ぎ、またルーフドレン本体とスペーサーを仮固定するため、必ずセットしてください。
- 養生パイプは、排水管接続時に必ず取り外してください。養生パイプを外さないと、排水管をきちんと接続できず、水漏れの原因となります。
PC工場向ルーフドレンの施工要領

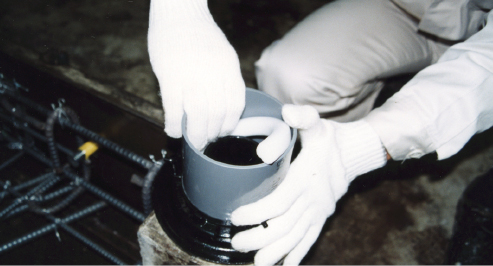

①ルーフドレン本体とスペーサーをセットし、本体の排水管差し込み部とスペーサーのすきまに、養生パイプを入れます。

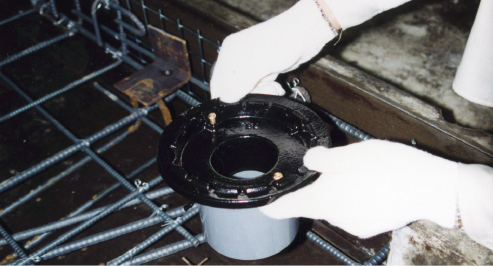

②一体化したルーフドレン本体とスペーサーを、型枠に取り付けられている位置決め金具（別途）に合わせて、型枠にセットします。

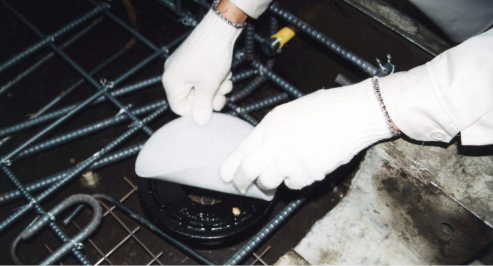

③養生シートをルーフドレン上面に貼り付けます。

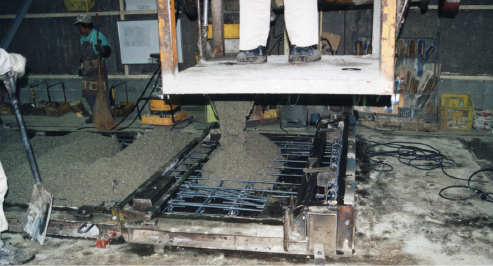

④押え板を用いてルーフドレンを型枠に固定し、コンクリートを打設します。
PC工場向 鋳鉄製 ルーフドレン 製品一覧表
| 防水工法 | 製品写真 | 製品符号 | 排水型式 | 排水管 接続方法 |
使用場所 | 呼称 | 備考 |
|---|---|---|---|---|---|---|---|
| 塗膜防水用 モルタル防水用 |
 |
EPMP-1 | たて引き | 差し込み式 | 屋上 | 50・75・100 | － |
 |
EPMR-1 | たて引き | 差し込み式 | バルコニー 庇・屋上 |
50・75・100 | － | |
 |
EPMF-1 | たて引き | 差し込み式 | 屋上 踊場 |
50・75・100 | － | |
 |
EPMB-1 | たて引き | 差し込み式 | バルコニー中継 | 50・75・100 | － | |
 |
EPMJ-1 | たて引き | 差し込み式 | バルコニー中継 | 50・75・100 | 水はね防止型 |
PC工場向 外廊下排水用 鋳鉄製 ルーフドレン 製品一覧表
| 防水工法 | 製品写真 | 製品符号 | 排水型式 | 排水管 接続方法 |
使用場所 | 呼称 | 備考 |
|---|---|---|---|---|---|---|---|
| 塗膜防水用 モルタル防水用 |
 |
EPMZ-1 | たて引き | 差し込み式 | バルコニー 廊下・踊場 |
75・100 | － |
 |

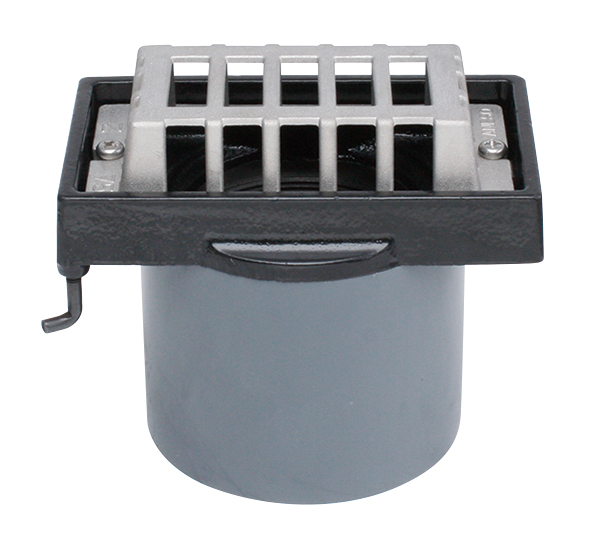

EPMZ-1S | たて引き | 差し込み式 | バルコニー 廊下・踊場 |
75 | ステンレス ストレーナー付 |
|
 |
EPMZ-1G | たて引き | 差し込み式 | バルコニー 廊下・踊場 |
75 | 本体グレー色 | |
|
EPMZ-2 | たて引き | ねじ込み式 | バルコニー 廊下・踊場 |
75 | － | |
 |
EPMD-1 | たて引き | 差し込み式 | バルコニー 廊下・踊場 |
50・75 | みぞ底幅 80・100mm |
|
 |
EPMDF-1 | たて引き | 差し込み式 | バルコニー 廊下・踊場 |
50・75 | みぞ底幅 80・100mm |
|
 |
EPMDW-1 | たて引き | 差し込み式 | バルコニー中継 | 50・75 | みぞ底幅 80・100mm |
|
|
EPMD-2 | たて引き | ねじ込み式 | バルコニー 廊下・踊場 |
50・75 | みぞ底幅 80・100mm |
