スチール製グレーチング

バスケット・ステンレス製ボルトキャップ付　ボルト固定式　枠付正方形型　プレーンタイプ　集水桝用

グレーチング製品符号：HSCL-BC
バスケット製品符号：DK-Z

製品写真

バスケット付　スチール製グレーチング　集水桝用

製品の特徴

スチール製グレーチングとバスケット、受枠で構成された集水桝用です。
バスケットにより、グレーチングのすきまから集水桝内へ落葉やゴミが落下するのを防ぎます。
底板部にはφ6の開孔を、側面部にオーバーフロー対策用の長穴を設け、ゴミが堆積しても雨水が溢れにくい構造です。
バスケットは清掃、管理作業の際に容易に持ち上げることができる把手付です。
バスケットは耐久性、耐食性に優れたSGMCC（溶融亜鉛－アルミニウム－マグネシウム合金めっき鋼板）製です。
バスケットは環境にやさしい無溶接工法です。

「落葉」を集める「バスケット」が付属し、メンテナンス時の「助っ人」になることから「落葉助っ人」と名付けました。集水桝の清掃、管理作業の軽減に貢献します。

納まり図

DK-Z

製品図面

バスケット付　スチール製グレーチング　集水桝用　製品図面

ボルト固定部詳細図

部品構成

メインバー
材質：SS400
処理：溶融亜鉛めっき
クロスバー
材質：SS400
処理：溶融亜鉛めっき
エンドプレート
材質：SS400
処理：溶融亜鉛めっき
ベースプレート
材質：SS400
処理：溶融亜鉛めっき
受枠
材質：SPHCまたはSS400
処理：樹脂系塗装
アンカー（φ9）
材質：SS400
処理：樹脂系塗装
クッション
材質：クロロプレンゴム
ボルトキャップ
材質：SUS304
バスケット
材質：SGMCC

別売部品

T形レンチ
h=25 呼び17
h=32～90 呼び24
鎖取付金具 AK

バスケット詳細図

バスケット　DK-Z　製品図面

バスケット部品構成

バスケット本体
材質：SGMCC
把手
材質：SUS304
六角ナット
材質：SUS304

バスケット寸法・質量表＜単位：mm＞

製品符号	C	D	質量（kg）
DK-300-Z	347.6	279.2	0.9
DK-350-Z	397.6	329.2	1.0
DK-400-Z	447.6	379.2	1.4
DK-450-Z	497.6	429.2	1.5
DK-500-Z	547.6	479.2	1.8
DK-600-Z	647.6	579.2	2.7
DK-700-Z	747.6	679.2	3.3

設計情報

長方形タイプの製作も可能です。
＜例＞600×1000対応品
バスケットの排水機能維持のため、定期的に掃除を行ってください。
バスケットを設置した際に、グレーチングが受枠の上面より約1mm高くなる製品があります。
ボルトキャップは、グレーチング1枚につき4個1組です。

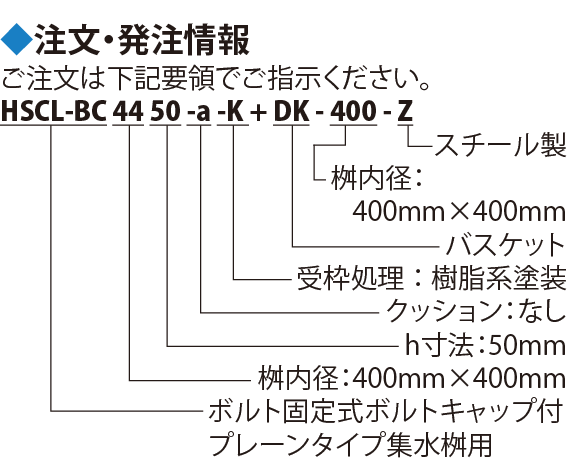

注文・発注情報

クッションの有無もご指示ください。
＜例＞
クッションなし：HSCL-BC-4450-a
クッション付　：HSCL-BC-4450-b
受枠の表面処理が樹脂系塗装の場合はK、溶融亜鉛めっきの場合はZをつけてご指示ください。
ご注文は下記要領でご指示ください。

クッションなし　寸法・質量表＜単位：mm＞

適用荷重	桝内径	呼称	グレーチング					受枠（クッションなし）-a			総質量（㎏/組）
適用荷重	桝内径	呼称	a	b	h	メインバー	質量（㎏）	A	B	H	総質量（㎏/組）
T-25	300×300	3350	400	395	50	I-50	11.8	420	420	61	21.1
	350×350	3350A	450	450	50	I-50	15.0	470	470	61	25.5
	400×400	4455	500	501	55	I-55	19.8	520	520	66	32.0
	450×450	4460A	550	537	60	I-60	25.9	570	570	71	39.7
	500×500	5565	600	600	65	I-65	32.1	620	620	76	47.6
	600×600	6675	700	700	75	I-75	49.2	720	720	86	68.8
	700×700	7790	800	800	90	I-90	76.1	820	820	101	99.9
T-20	300×300	3344	400	395	44	I-44	8.6	420	420	56	17.6
	350×350	3350A	450	450	50	I-50	15.0	470	470	61	25.5
	400×400	4450	500	501	50	I-50	18.3	520	520	61	30.0
	450×450	4455A	550	537	55	I-55	23.8	570	570	66	37.2
	500×500	5560	600	600	60	I-60	30.7	620	620	71	45.8
	600×600	6665	700	700	65	I-65	43.4	720	720	76	61.6
	700×700	7775	800	800	75	I-75	63.9	820	820	86	86.3
T-14･T-6	300×300	3338	400	395	38	I-38	7.7	420	420	50	16.3
	350×350	3344A	450	450	44	I-44	10.9	470	470	56	21.0
	400×400	4444	500	500	44	I-44	13.3	520	520	56	24.6
	450×450	4450A	550	537	50	I-50	22.0	570	570	61	34.9
	500×500	5550	600	600	50	I-50	26.0	620	620	61	40
	600×600	6655	700	700	55	I-55	38.0	720	720	66	55.1
	700×700	7760	800	800	60	I-60	53.7	820	820	71	73.9
T-2	300×300	3325	400	395	25	I-25	7.5	420	420	38	14.8
	350×350	3332A	450	450	32	I-32	9.8	470	470	44	18.8
	400×400	4432	500	500	32	I-32	12.1	520	520	44	22.0
	450×450	4432A	550	545	32	I-32	13.4	570	570	44	24.4
	500×500	5538	600	600	38	I-38	18.6	620	620	50	31.6
	600×600	6638	700	695	38	I-38	24.1	720	720	50	39.3
	700×700	7744	800	800	44	I-44	36.2	820	820	56	54.4

※印はグレーチングが2枚割となります。

クッション付　寸法・質量表＜単位：mm＞

適用荷重	桝内径	呼称	グレーチング					受枠（クッション付）-b			総質量（㎏/組）
適用荷重	桝内径	呼称	a	b	h	メインバー	質量（㎏）	A	B	H	総質量（㎏/組）
T-25	300×300	3350	400	395	50	I-50	11.8	420	420	66	21.5
	350×350	3350A	450	450	50	I-50	15.0	470	470	66	25.9
	400×400	4455	500	501	55	I-55	19.8	520	520	71	32.4
	450×450	4460A	550	537	60	I-60	25.9	570	570	76	40.2
	500×500	5565	600	600	65	I-65	32.1	620	620	81	47.9
	600×600	6675	700	700	75	I-75	49.2	720	720	91	69.2
	700×700	7790	800	800	90	I-90	76.1	820	820	106	100.6
T-20	300×300	3344	400	395	44	I-44	8.6	420	420	61	17.9
	350×350	3350A	450	450	50	I-50	15.0	470	470	66	25.9
	400×400	4450	500	501	50	I-50	18.3	520	520	66	30.5
	450×450	4455A	550	537	55	I-55	23.8	570	570	71	37.6
	500×500	5560	600	600	60	I-60	30.7	620	620	76	46.2
	600×600	6665	700	700	65	I-65	43.4	720	720	81	61.9
	700×700	7775	800	800	75	I-75	63.9	820	820	91	86.8
T-14･T-6	300×300	3338	400	395	38	I-38	7.7	420	420	56	16.7
	350×350	3344A	450	450	44	I-44	10.9	470	470	61	21.4
	400×400	4444	500	500	44	I-44	13.3	520	520	61	25.0
	450×450	4450A	550	537	50	I-50	22.0	570	570	66	35.4
	500×500	5550	600	600	50	I-50	26.0	620	620	66	40.6
	600×600	6655	700	700	55	I-55	38.0	720	720	71	55.6
	700×700	7760	800	800	60	I-60	53.7	820	820	76	74.5
T-2	300×300	3325	400	395	25	I-25	7.5	420	420	44	15.5
	350×350	3332A	450	450	32	I-32	9.8	470	470	50	19.7
	400×400	4432	500	500	32	I-32	12.1	520	520	50	22.8
	450×450	4432A	550	545	32	I-32	13.4	570	570	50	25.2
	500×500	5538	600	600	38	I-38	18.6	620	620	56	32.2
	600×600	6638	700	695	38	I-38	24.1	720	720	56	40.0
	700×700	7744	800	800	44	I-44	36.2	820	820	61	55.1

※印はグレーチングが2枚割となります。

クッションなし　価格

適用荷重	桝内径（mm）	製品符号－呼称	総質量（kg）	価格				セット価格（円/組）	図面・施工要領書等
適用荷重	桝内径（mm）	製品符号－呼称	総質量（kg）	本体（円/枚）	受枠（円/枚）	ボルトキャップ（円/組）	バスケット（円/個）	セット価格（円/組）	図面・施工要領書等
T-25	300×300	HSCL-BC-3350-a +DK-300-Z	21.1	18,700	12,000	3,600	15,400	49,700
	350×350	HSCL-BC-3350A-a +DK-350-Z	25.5	23,100	13,400	3,600	17,500	57,600
	400×400	HSCL-BC-4455-a +DK-400-Z	32.0	25,300	14,400	3,600	19,100	62,400
	450×450	HSCL-BC-4460A-a +DK-450-Z	39.7	31,500	15,100	3,600	20,800	71,000
	500×500	HSCL-BC-5565-a +DK-500-Z	47.6	36,200	16,700	3,600	25,300	81,800
	600×600	HSCL-BC-6675-a +DK-600-Z	68.8	59,000	23,200	3,600	33,100	118,900
	700×700	HSCL-BC-7790-a +DK-700-Z	76.1	103,600	32,000	3,600	44,400	183,600
T-20	300×300	HSCL-BC-3344-a +DK-300-Z	17.6	16,000	11,400	3,600	15,400	46,400
	350×350	HSCL-BC-3350A-a +DK-350-Z	25.5	23,100	13,400	3,600	17,500	57,600
	400×400	HSCL-BC-4450-a +DK-400-Z	30.0	23,800	14,300	3,600	19,100	60,800
	450×450	HSCL-BC-4455A-a +DK-450-Z	37.2	29,400	14,700	3,600	20,800	68,500
	500×500	HSCL-BC-5560-a +DK-500-Z	45.8	34,800	16,500	3,600	25,300	80,200
	600×600	HSCL-BC-6665-a +DK-600-Z	61.6	47,700	16,800	3,600	33,100	101,200
	700×700	HSCL-BC-7775-a +DK-700-Z	86.3	93,600	26,300	3,600	44,400	167,900
T-14・T-6	300×300	HSCL-BC-3338-a +DK-300-Z	16.3	15,000	10,600	3,600	15,400	44,600
	350×350	HSCL-BC-3344A-a +DK-350-Z	21.0	19,800	13,000	3,600	17,500	53,900
	400×400	HSCL-BC-4444-a +DK-400-Z	24.6	20,900	13,400	3,600	19,100	57,000
	450×450	HSCL-BC-4450A-a +DK-450-Z	34.9	27,500	14,400	3,600	20,800	66,300
	500×500	HSCL-BC-5550-a +DK-500-Z	40.0	32,300	15,200	3,600	25,300	76,400
	600×600	HSCL-BC-6655-a +DK-600-Z	55.1	42,600	16,000	3,600	33,100	95,300
	700×700	HSCL-BC-7760-a +DK-700-Z	73.9	76,900	24,400	3,600	44,400	149,300
T-2	300×300	HSCL-BC-3325-a +DK-300-Z	14.8	12,000	10,200	3,600	15,400	41,200
	350×350	HSCL-BC-3332A-a +DK-350-Z	18.8	15,000	11,200	3,600	17,500	47,300
	400×400	HSCL-BC-4432-a +DK-400-Z	22.0	18,500	11,600	3,600	19,100	52,800
	450×450	HSCL-BC-4432A-a +DK-450-Z	24.4	20,500	12,000	3,600	20,800	56,900
	500×500	HSCL-BC-5538-a +DK-500-Z	31.6	23,600	14,100	3,600	25,300	66,600
	600×600	HSCL-BC-6638-a +DK-600-Z	39.3	30,300	14,200	3,600	33,100	81,200
	700×700	HSCL-BC-7744-a +DK-700-Z	54.4	51,900	20,700	3,600	44,400	120,600

※価格には消費税は含まれておりません。
※ボルトキャップは、グレーチング1枚につき4個1組です。

クッション付　価格

適用荷重	桝内径（mm）	製品符号－呼称	総質量（kg）	価格				セット価格（円/組）	図面・施工要領書等
適用荷重	桝内径（mm）	製品符号－呼称	総質量（kg）	本体（円/枚）	受枠（円/枚）	ボルトキャップ（円/組）	バスケット（円/個）	セット価格（円/組）	図面・施工要領書等
T-25	300×300	HSCL-BC-3350-b +DK-300-Z	21.5	18,700	15,000	3,600	15,400	52,700
	350×350	HSCL-BC-3350A-b +DK-350-Z	25.9	23,100	16,400	3,600	17,500	60,600
	400×400	HSCL-BC-4455-b +DK-400-Z	32.4	25,300	17,400	3,600	19,100	65,400
	450×450	HSCL-BC-4460A-b +DK-450-Z	40.2	31,500	18,100	3,600	20,800	74,000
	500×500	HSCL-BC-5565-b +DK-500-Z	47.9	36,200	19,700	3,600	25,300	84,800
	600×600	HSCL-BC-6675-b +DK-600-Z	69.2	59,000	26,200	3,600	33,100	121,900
	700×700	HSCL-BC-7790-b +DK-700-Z	100.6	103,600	35,000	3,600	44,400	186,600
T-20	300×300	HSCL-BC-3344-b +DK-300-Z	17.9	16,000	14,400	3,600	15,400	49,400
	350×350	HSCL-BC-3350A-b +DK-350-Z	25.9	23,100	16,400	3,600	17,500	60,600
	400×400	HSCL-BC-4450-b +DK-400-Z	30.5	23,800	17,300	3,600	19,100	63,800
	450×450	HSCL-BC-4455A-b +DK-450-Z	37.6	29,400	17,700	3,600	20,800	71,500
	500×500	HSCL-BC-5560-b +DK-500-Z	46.2	34,800	19,500	3,600	25,300	83,200
	600×600	HSCL-BC-6665-b +DK-600-Z	61.9	47,700	19,800	3,600	33,100	104,200
	700×700	HSCL-BC-7775-b +DK-700-Z	86.8	93,600	29,300	3,600	44,400	170,900
T-14・T-6	300×300	HSCL-BC-3338-b +DK-300-Z	16.7	15,000	13,600	3,600	15,400	47,600
	350×350	HSCL-BC-3344A-b +DK-350-Z	21.4	19,800	16,000	3,600	17,500	56,900
	400×400	HSCL-BC-4444-b +DK-400-Z	25.0	20,900	16,400	3,600	19,100	60,000
	450×450	HSCL-BC-4450A-b +DK-450-Z	35.4	27,500	17,400	3,600	20,800	69,300
	500×500	HSCL-BC-5550-b +DK-500-Z	40.6	32,300	18,200	3,600	25,300	79,400
	600×600	HSCL-BC-6655-b +DK-600-Z	55.6	42,600	19,000	3,600	33,100	98,300
	700×700	HSCL-BC-7760-b +DK-700-Z	74.5	76,900	27,400	3,600	44,400	152,300
T-2	300×300	HSCL-BC-3325-b +DK-300-Z	15.5	12,000	13,200	3,600	15,400	44,200
	350×350	HSCL-BC-3332A-b +DK-350-Z	19.7	15,000	14,200	3,600	17,500	50,300
	400×400	HSCL-BC-4432-b +DK-400-Z	22.8	18,500	14,600	3,600	19,100	55,800
	450×450	HSCL-BC-4432A-b +DK-450-Z	25.2	20,500	15,000	3,600	20,800	59,900
	500×500	HSCL-BC-5538-b +DK-500-Z	32.2	23,600	17,100	3,600	25,300	69,600
	600×600	HSCL-BC-6638-b +DK-600-Z	40.0	30,300	17,200	3,600	33,100	84,200
	700×700	HSCL-BC-7744-b +DK-700-Z	55.1	51,900	23,700	3,600	44,400	123,600
