スチール製グレーチング

ボルトキャップ付　ボルト固定式　枠付正方形型　プレーンタイプ　集水桝用

適用荷重：T-25・T-20・T-14・T-6
製品符号：HSCL-BC（ステンレス製ボルトキャップ付）
製品符号：HSCL-HC（ゴム製ボルトキャップ付）
メインバー：Iバー

製品写真

HSCL-BC
HSCL-HC

ボルトキャップ特徴

  • ボルトキャップにより、ボルト固定部にゴミや埃が溜まるのを防止します。
  • ボルトキャップとグレーチング本体との段差がなく、通行がスムーズにできます。
  • ボルトキャップはステンレス製、ゴム製の2種を用意しています。

使用場所について

  • 建物内、建物敷地内、公園敷地内、車道以外で車両の乗り入れる可能性のある場所で使用できます。
  • フォークリフト等の特殊車両が通行する場所には適しません。

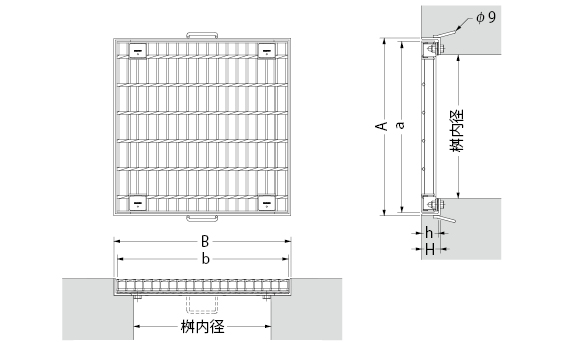

製品図面


※図面はHSCL-BCです。

ボルト固定部詳細図

ボルト固定部


メインバーピッチ

部品構成

  1. メインバー
    材質：SS400
    処理：溶融亜鉛めっき
  2. クロスバー
    材質：SS400
    処理：溶融亜鉛めっき
  3. エンドプレート
    材質：SS400
    処理：溶融亜鉛めっき
  4. ベースプレート
    材質：SS400
    処理：溶融亜鉛めっき
  5. 受枠
    材質：SPHCまたはSS400
    処理：樹脂系塗装
  6. アンカー（φ9）
    材質：SS400
    処理：樹脂系塗装
  7. クッション
    材質：クロロプレンゴム
  8. ボルトキャップ
    材質：SUS304
    材質：クロロプレンゴム

別売部品

  • T形レンチ
    h=25 呼び17
    h=32～90 呼び24
  • 鎖取付金具 AK

設計情報

  1. ボルトキャップは、グレーチング1枚につき4個1組です。

注文・発注情報

  1. ボルトキャップの材質は、下記要領でご指示ください。
    ＜例＞
    ステンレス製→HSCL-BC
    ゴム製　　　→HSCL-HC
  2. クッションの有無をご指示ください。
    ＜例＞
    クッションなし→HSCL-BC 4450-a
    クッション付　→HSCL-BC 4450-b
  3. 受枠の表面処理が樹脂系塗装の場合はK、溶融亜鉛めっきの場合はZをつけてご指示ください。
  1. ご注文は下記要領でご指示ください。

ワンポイント情報

  1. ボルト固定式　枠付正方形型の蓋割について

寸法表

  1. クッションなし／ クッション付

価格

    HSCL-BC
  1. クッションなし／ クッション付
    2. HSCL-HC
  2. クッションなし／ クッション付

寸法・質量表＜単位：mm＞　クッションなし

適用荷重 桝内径 呼称 グレーチング 受枠（クッションなし）-a 総質量
（㎏/組）
a b h メインバー 質量
（㎏）		 A B H
T-25 300×300 3350 400 395 50 I-50 11.7 420 420 61 21.0
350×350 3350A 450 450 50 I-50 15.0 470 470 61 25.5
400×400 4455 500 501 55 I-55 19.8 520 520 66 32.0
450×450 4460A 550 537 60 I-60 25.9 570 570 71 39.7
500×500 5565 600 600 65 I-65 32.1 620 620 76 47.6
600×600 6675 700 700 75 I-75 49.2 720 720 86 68.8
700×700 7790 800 800 90 I-90 76.1 820 820 101 99.9
800×800 8890 900 890 90 I-90 94.9 920 920 101 121.7
900×900 9990 1000 995 90 I-90 117.5 1020 1020 101 147.4
T-20 300×300 3344 400 395 44 I-44 8.6 420 420 56 17.6
350×350 3350A 450 450 50 I-50 15.0 470 470 61 25.5
400×400 4450 500 501 50 I-50 18.3 520 520 61 30.0
450×450 4455A 550 537 55 I-55 23.8 570 570 66 37.2
500×500 5560 600 600 60 I-60 30.7 620 620 71 45.8
600×600 6665 700 700 65 I-65 43.4 720 720 76 61.6
700×700 7775 800 800 75 I-75 63.9 820 820 86 86.3
800×800 8875 900 890 75 I-75 79.7 920 920 86 104.9
900×900 9990 1000 995 90 I-90 117.5 1020 1020 101 147.4
1000×1000 ※11090 1100 557・537 90 I-90 142.2 1120 1120 101 175.1
T-14･T-6 300×300 3338 400 395 38 I-38 7.7 420 420 50 16.3
350×350 3344A 450 450 44 I-44 10.9 470 470 56 21.0
400×400 4444 500 500 44 I-44 13.3 520 520 56 24.6
450×450 4450A 550 537 50 I-50 22.0 570 570 61 34.9
500×500 5550 600 600 50 I-50 26.0 620 620 61 40
600×600 6655 700 700 55 I-55 38.0 720 720 66 55.1
700×700 7760 800 800 60 I-60 53.7 820 820 71 73.9
800×800 8865 900 890 65 I-65 70.1 920 920 76 93.5
900×900 9975 1000 995 75 I-75 98.6 1020 1020 86 126.7
1000×1000 ※11075 1100 557・537 75 I-75 118.9 1120 1120 86 149.8
T-2 300×300 3325 400 395 25 I-25 7.5 420 420 38 14.8
350×350 3332A 450 450 32 I-32 9.8 470 470 44 18.8
400×400 4432 500 500 32 I-32 12.1 520 520 44 22.0
450×450 4432A 550 545 32 I-32 13.4 570 570 44 24.4
500×500 5538 600 600 38 I-38 18.6 620 620 50 31.6
600×600 6638 700 695 38 I-38 24.1 720 720 50 39.3
700×700 7744 800 800 44 I-44 36.2 820 820 56 54.4
800×800 8844 900 900 44 I-44 44.0 920 920 56 64.5
900×900 9950 1000 995 50 I-50 68.7 1020 1020 61 92.3
1000×1000 ※11050 1100 537・557 50 I-50 84.4 1120 1120 61 110.4
※印はグレーチングが2枚割となります。

寸法・質量表＜単位：mm＞　クッション付

適用荷重 桝内径 呼称 グレーチング 受枠（クッション付）-b 総質量
（㎏/組）
a b h メインバー 質量
（㎏）		 A B H
T-25 300×300 3350 400 395 50 I-50 11.7 420 420 66 21.4
350×350 3350A 450 450 50 I-50 15.0 470 470 66 25.9
400×400 4455 500 501 55 I-55 19.8 520 520 71 32.4
450×450 4460A 550 537 60 I-60 25.9 570 570 76 40.2
500×500 5565 600 600 65 I-65 32.1 620 620 81 47.9
600×600 6675 700 700 75 I-75 49.2 720 720 91 69.2
700×700 7790 800 800 90 I-90 76.1 820 820 106 100.6
800×800 8890 900 890 90 I-90 94.9 920 920 106 122.4
900×900 9990 1000 995 90 I-90 117.5 1020 1020 106 148.2
T-20 300×300 3344 400 395 44 I-44 8.6 420 420 61 17.9
350×350 3350A 450 450 50 I-50 15.0 470 470 66 25.9
400×400 4450 500 501 50 I-50 18.3 520 520 66 30.5
450×450 4455A 550 537 55 I-55 23.8 570 570 71 37.6
500×500 5560 600 600 60 I-60 30.7 620 620 76 46.2
600×600 6665 700 700 65 I-65 43.4 720 720 81 61.9
700×700 7775 800 800 75 I-75 63.9 820 820 91 86.8
800×800 8875 900 890 75 I-75 79.7 920 920 91 105.5
900×900 9990 1000 995 90 I-90 117.5 1020 1020 106 148.2
1000×1000 ※11090 1100 557・537 90 I-90 142.2 1120 1120 106 176.0
T-14･T-6 300×300 3338 400 395 38 I-38 7.7 420 420 56 16.7
350×350 3344A 450 450 44 I-44 10.9 470 470 61 21.4
400×400 4444 500 500 44 I-44 13.3 520 520 61 25.0
450×450 4450A 550 537 50 I-50 22.0 570 570 66 35.4
500×500 5550 600 600 50 I-50 26.0 620 620 66 40.6
600×600 6655 700 700 55 I-55 38.0 720 720 71 55.6
700×700 7760 800 800 60 I-60 53.7 820 820 76 74.5
800×800 8865 900 890 65 I-65 70.1 920 920 81 93.9
900×900 9975 1000 995 75 I-75 98.6 1020 1020 91 127.3
1000×1000 ※11075 1100 557・537 75 I-75 118.9 1120 1120 91 150.5
T-2 300×300 3325 400 395 25 I-25 7.5 420 420 44 15.5
350×350 3332A 450 450 32 I-32 9.8 470 470 50 19.7
400×400 4432 500 500 32 I-32 12.1 520 520 50 22.8
450×450 4432A 550 545 32 I-32 13.4 570 570 50 25.2
500×500 5538 600 600 38 I-38 18.6 620 620 56 32.2
600×600 6638 700 695 38 I-38 24.1 720 720 56 40.0
700×700 7744 800 800 44 I-44 36.2 820 820 61 55.1
800×800 8844 900 900 44 I-44 44.0 920 920 61 65.2
900×900 9950 1000 995 50 I-50 68.7 1020 1020 66 93.3
1000×1000 ※11050 1100 537・557 50 I-50 84.4 1120 1120 66 111.5
※印はグレーチングが2枚割となります。

HSCL-BC（ステンレス製ボルトキャップ付）クッションなし　価格

適用荷重 製品符号－呼称 価格 -a-K（樹脂系塗装） 価格 -a-Z（溶融亜鉛めっき） 部品価格 図面・施工要領書等
本体
（円/枚）		 受枠
（円/枚）		 セット価格
（円/組）		 本体
（円/枚）		 受枠
（円/枚）		 セット価格
（円/組）		 ボルトキャップ
（円/組）
T-25 HSCL－BC－3350 18,700 12,000 34,300 18,700 16,800 39,100 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－3350A 23,100 13,400 40,100 23,100 19,100 45,800 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－4455 25,300 14,400 43,300 25,300 20,700 49,600 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－4460A 31,500 15,100 50,200 31,500 21,800 56,900 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－5565 36,200 16,700 56,500 36,200 24,400 64,200 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－6675 50,800 16,900 71,300 50,800 24,700 79,100 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－7790 103,600 32,000 139,200 103,600 48,800 156,000 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－8890 119,800 34,000 157,400 119,800 52,000 175,400 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－9990 128,500 43,300 175,400 128,500 66,900 199,000 3,600 CAD図面DXF図面DWG図面ご使用願い図
T-20 HSCL－BC－3344 16,000 11,400 31,000 16,000 15,900 35,500 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－3350A 23,100 13,400 40,100 23,100 19,100 45,800 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－4450 23,800 14,300 41,700 23,800 20,500 47,900 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－4455A 29,400 14,700 47,700 29,400 21,200 54,200 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－5560 34,800 16,500 54,900 34,800 24,000 62,400 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－6665 47,700 16,800 68,100 47,700 24,500 75,800 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－7775 93,600 26,300 123,500 93,600 39,700 136,900 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－8875 107,900 28,100 139,600 107,900 42,600 154,100 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－9990 128,500 43,300 175,400 128,500 66,900 199,000 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－11090 193,300 48,300 248,800 193,300 72,500 273,000 7,200 CAD図面DXF図面DWG図面ご使用願い図
T-14･T-6 HSCL－BC－3338 15,000 10,600 29,200 15,000 14,600 33,200 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－3344A 19,800 13,000 36,400 19,800 18,400 41,800 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－4444 20,900 13,400 37,900 20,900 19,100 43,600 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－4450A 27,500 14,400 45,500 27,500 20,700 51,800 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－5550 32,300 15,200 51,100 32,300 22,000 57,900 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－6655 42,600 16,000 62,200 42,600 23,200 69,400 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－7760 76,900 24,400 104,900 76,900 36,700 117,200 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－8865 94,500 27,000 125,100 94,500 40,800 138,900 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－9975 128,400 29,800 161,800 128,400 45,300 177,300 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－11075 175,800 35,800 218,800 175,800 52,500 235,500 7,200 CAD図面DXF図面DWG図面ご使用願い図
T-2 HSCL－BC－3325 12,000 10,200 25,800 12,000 14,000 29,600 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－3332A 15,000 11,200 29,800 15,000 15,600 34,200 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－4432 18,500 11,600 33,700 18,500 16,200 38,300 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－4432A 20,500 12,000 36,100 20,500 16,800 40,900 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－5538 23,600 14,100 41,300 23,600 20,200 47,400 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－6638 30,300 14,200 48,100 30,300 20,400 54,300 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－7744 51,900 20,700 76,200 51,900 30,800 86,300 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－8844 59,800 22,600 86,000 59,800 33,800 97,200 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－9950 80,700 24,500 108,800 80,700 36,800 121,100 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－11050 122,400 32,700 162,300 122,400 47,600 177,200 7,200 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
※ボルトキャップは、グレーチング1枚につき4個1組です。

HSCL-BC（ステンレス製ボルトキャップ付）クッション付　価格

適用荷重 製品符号－呼称 価格 -b-K（樹脂系塗装） 価格 -b-Z（溶融亜鉛めっき） 部品価格 図面・施工要領書等
本体
（円/枚）		 受枠
（円/枚）		 セット価格
（円/組）		 本体
（円/枚）		 受枠
（円/枚）		 セット価格
（円/組）		 ボルトキャップ
（円/組）
T-25 HSCL－BC－3350 18,700 15,000 37,300 18,700 19,800 42,100 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－3350A 23,100 16,400 43,100 23,100 22,100 48,800 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－4455 25,300 17,400 46,300 25,300 23,700 52,600 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－4460A 31,500 18,100 53,200 31,500 24,800 59,900 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－5565 36,200 19,700 59,500 36,200 27,400 67,200 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－6675 50,800 19,900 74,300 50,800 27,700 82,100 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－7790 103,600 35,000 142,200 103,600 51,800 159,000 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－8890 119,800 37,000 160,400 119,800 55,000 178,400 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－9990 128,500 46,300 178,400 128,500 69,900 202,000 3,600 CAD図面DXF図面DWG図面ご使用願い図
T-20 HSCL－BC－3344 16,000 14,400 34,000 16,000 18,900 38,500 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－3350A 23,100 16,400 43,100 23,100 22,100 48,800 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－4450 23,800 17,300 44,700 23,800 23,500 50,900 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－4455A 29,400 17,700 50,700 29,400 24,200 57,200 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－5560 34,800 19,500 57,900 34,800 27,000 65,400 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－6665 47,700 19,800 71,100 47,700 27,500 78,800 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－7775 93,600 29,300 126,500 93,600 42,700 139,900 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－8875 107,900 31,100 142,600 107,900 45,600 157,100 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－9990 128,500 46,300 178,400 128,500 69,900 202,000 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－11090 193,300 51,300 251,800 193,300 75,500 276,000 7,200 CAD図面DXF図面DWG図面ご使用願い図
T-14･T-6 HSCL－BC－3338 15,000 13,600 32,200 15,000 17,600 36,200 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－3344A 19,800 16,000 39,400 19,800 21,400 44,800 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－4444 20,900 16,400 40,900 20,900 22,100 46,600 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－4450A 27,500 17,400 48,500 27,500 23,700 54,800 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－5550 32,300 18,200 54,100 32,300 25,000 60,900 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－6655 42,600 19,000 65,200 42,600 26,200 72,400 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－7760 76,900 27,400 107,900 76,900 39,700 120,200 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－8865 94,500 30,000 128,100 94,500 43,800 141,900 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－9975 128,400 32,800 164,800 128,400 48,300 180,300 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－11075 175,800 38,800 221,800 175,800 55,500 238,500 7,200 CAD図面DXF図面DWG図面ご使用願い図
T-2 HSCL－BC－3325 12,000 13,200 28,800 12,000 17,000 32,600 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－3332A 15,000 14,200 32,800 15,000 18,600 37,200 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－4432 18,500 14,600 36,700 18,500 19,200 41,300 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－4432A 20,500 15,000 39,100 20,500 19,800 43,900 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－5538 23,600 17,100 44,300 23,600 23,200 50,400 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－6638 30,300 17,200 51,100 30,300 23,400 57,300 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－7744 51,900 23,700 79,200 51,900 33,800 89,300 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－8844 59,800 25,600 89,000 59,800 36,800 100,200 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－9950 80,700 27,500 111,800 80,700 39,800 124,100 3,600 CAD図面DXF図面DWG図面ご使用願い図
HSCL－BC－11050 122,400 35,700 165,300 122,400 50,600 180,200 7,200 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
※ボルトキャップは、グレーチング1枚につき4個1組です。

HSCL-HC（ゴム製ボルトキャップ付）クッションなし　価格

適用荷重 製品符号－呼称 価格 -a-K（樹脂系塗装） 価格 -a-Z（溶融亜鉛めっき） 部品価格 図面・施工要領書等
本体
（円/枚）		 受枠
（円/枚）		 セット価格
（円/組）		 本体
（円/枚）		 受枠
（円/枚）		 セット価格
（円/組）		 ボルトキャップ
（円/組）
T-25 HSCL－HC－3350 18,700 12,000 35,500 18,700 16,800 40,300 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－3350A 23,100 13,400 41,300 23,100 19,100 47,000 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－4455 25,300 14,400 44,500 25,300 20,700 50,800 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－4460A 31,500 15,100 51,400 31,500 21,800 58,100 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－5565 36,200 16,700 57,700 36,200 24,400 65,400 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－6675 50,800 16,900 72,500 50,800 24,700 80,300 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－7790 103,600 32,000 140,400 103,600 48,800 157,200 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－8890 119,800 34,000 158,600 119,800 52,000 176,600 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－9990 128,500 43,300 176,600 128,500 66,900 200,200 4,800 CAD図面DXF図面DWG図面ご使用願い図
T-20 HSCL－HC－3344 16,000 11,400 32,200 16,000 15,900 36,700 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－3350A 23,100 13,400 41,300 23,100 19,100 47,000 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－4450 23,800 14,300 42,900 23,800 20,500 49,100 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－4455A 29,400 14,700 48,900 29,400 21,200 55,400 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－5560 34,800 16,500 56,100 34,800 24,000 63,600 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－6665 47,700 16,800 69,300 47,700 24,500 77,000 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－7775 93,600 26,300 124,700 93,600 39,700 138,100 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－8875 107,900 28,100 140,800 107,900 42,600 155,300 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－9990 128,500 43,300 176,600 128,500 66,900 200,200 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－11090 193,300 48,300 251,200 193,300 72,500 275,400 9,600 CAD図面DXF図面DWG図面ご使用願い図
T-14･T-6 HSCL－HC－3338 15,000 10,600 30,400 15,000 14,600 34,400 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－3344A 19,800 13,000 37,600 19,800 18,400 43,000 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－4444 20,900 13,400 39,100 20,900 19,100 44,800 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－4450A 27,500 14,400 46,700 27,500 20,700 53,000 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－5550 32,300 15,200 52,300 32,300 22,000 59,100 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－6655 42,600 16,000 63,400 42,600 23,200 70,600 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－7760 76,900 24,400 106,100 76,900 36,700 118,400 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－8865 94,500 27,000 126,300 94,500 40,800 140,100 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－9975 128,400 29,800 163,000 128,400 45,300 178,500 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－11075 175,800 35,800 221,200 175,800 52,500 237,900 9,600 CAD図面DXF図面DWG図面ご使用願い図
T-2 HSCL－HC－3325 12,000 10,200 27,000 12,000 14,000 30,800 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－3332A 15,000 11,200 31,000 15,000 15,600 35,400 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－4432 18,500 11,600 34,900 18,500 16,200 39,500 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－4432A 20,500 12,000 37,300 20,500 16,800 42,100 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－5538 23,600 14,100 42,500 23,600 20,200 48,600 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－6638 30,300 14,200 49,300 30,300 20,400 55,500 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－7744 51,900 20,700 77,400 51,900 30,800 87,500 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－8844 59,800 22,600 87,200 59,800 33,800 98,400 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－9950 80,700 24,500 110,000 80,700 36,800 122,300 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－11050 122,400 32,700 164,700 122,400 47,600 179,600 9,600 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
※ボルトキャップは、グレーチング1枚につき4個1組です。

HSCL-HC（ゴム製ボルトキャップ付）クッション付　価格

適用荷重 製品符号－呼称 価格 -b-K（樹脂系塗装） 価格 -b-Z（溶融亜鉛めっき） 部品価格 図面・施工要領書等
本体
（円/枚）		 受枠
（円/枚）		 セット価格
（円/組）		 本体
（円/枚）		 受枠
（円/枚）		 セット価格
（円/組）		 ボルトキャップ
（円/組）
T-25 HSCL－HC－3350 18,700 15,000 38,500 18,700 19,800 43,300 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－3350A 23,100 16,400 44,300 23,100 22,100 50,000 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－4455 25,300 17,400 47,500 25,300 23,700 53,800 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－4460A 31,500 18,100 54,400 31,500 24,800 61,100 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－5565 36,200 19,700 60,700 36,200 27,400 68,400 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－6675 50,800 19,900 75,500 50,800 27,700 83,300 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－7790 103,600 35,000 143,400 103,600 51,800 160,200 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－8890 119,800 37,000 161,600 119,800 55,000 179,600 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－9990 128,500 46,300 179,600 128,500 69,900 203,200 4,800 CAD図面DXF図面DWG図面ご使用願い図
T-20 HSCL－HC－3344 16,000 14,400 35,200 16,000 18,900 39,700 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－3350A 23,100 16,400 44,300 23,100 22,100 50,000 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－4450 23,800 17,300 45,900 23,800 23,500 52,100 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－4455A 29,400 17,700 51,900 29,400 24,200 58,400 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－5560－b 34,800 19,500 59,100 34,800 27,000 66,600 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－6665 47,700 19,800 72,300 47,700 27,500 80,000 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－7775 93,600 29,300 127,700 93,600 42,700 141,100 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－8875 107,900 31,100 143,800 107,900 45,600 158,300 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－9990 128,500 46,300 179,600 128,500 69,900 203,200 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－11090 193,300 51,300 254,200 193,300 75,500 278,400 9,600 CAD図面DXF図面DWG図面ご使用願い図
T-14･T-6 HSCL－HC－3338 15,000 13,600 33,400 15,000 17,600 37,400 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－3344A 19,800 16,000 40,600 19,800 21,400 46,000 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－4444 20,900 16,400 42,100 20,900 22,100 47,800 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－4450A 27,500 17,400 49,700 27,500 23,700 56,000 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－5550 32,300 18,200 55,300 32,300 25,000 62,100 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－6655 42,600 19,000 66,400 42,600 26,200 73,600 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－7760 76,900 27,400 109,100 76,900 39,700 121,400 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－8865 94,500 30,000 129,300 94,500 43,800 143,100 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－9975 128,400 32,800 166,000 128,400 48,300 181,500 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－11075 175,800 38,800 224,200 175,800 55,500 240,900 9,600 CAD図面DXF図面DWG図面ご使用願い図
T-2 HSCL－HC－3325 12,000 13,200 30,000 12,000 17,000 33,800 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－3332A 15,000 14,200 34,000 15,000 18,600 38,400 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－4432 18,500 14,600 37,900 18,500 19,200 42,500 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－4432A 20,500 15,000 40,300 20,500 19,800 45,100 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－5538 23,600 17,100 45,500 23,600 23,200 51,600 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－6638 30,300 17,200 52,300 30,300 23,400 58,500 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－7744 51,900 23,700 80,400 51,900 33,800 90,500 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－8844 59,800 25,600 90,200 59,800 36,800 101,400 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－9950 80,700 27,500 113,000 80,700 39,800 125,300 4,800 CAD図面DXF図面DWG図面ご使用願い図
HSCL－HC－11050 122,400 35,700 167,700 122,400 50,600 182,600 9,600 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
※ボルトキャップは、グレーチング1枚につき4個1組です。
お問い合わせ・ご意見はinfo@kaneso.co.jpまでお願いします。
