スチール製グレーチング

110°開閉式　プレーンタイプ　集水桝用

適用荷重：T-25・T-20・T-14・T-6・T-2
製品符号：HSF
メインバー：Iバー

製品写真

HSF

製品の特徴

  • グレーチング本体と受枠はピンヒンジにより連結されており、掃除が簡単で盗難防止にも役立つ構造となっています。
  • ピンヒンジはスプリングによる可動式で、グレーチングの脱着が行えます。

規格対照表

規格名称 記号 呼称（サイズ）
国土交通省 営繕部 建築工事標準詳細図 9-12-9 ます内径400×400
公共建築協会評価対象品 － T-25を除く全サイズ

製品図面

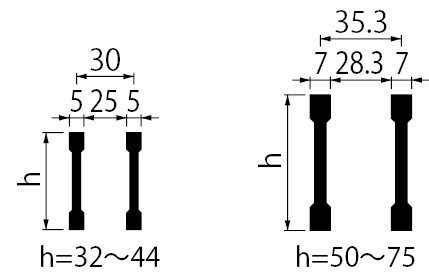

メインバーピッチ

部品構成

  1. メインバー
    材質：SS400
    処理：溶融亜鉛めっき
  2. クロスバー
    材質：SS400
    処理：溶融亜鉛めっき
  3. エンドプレート
    材質：SS400
    処理：溶融亜鉛めっき
  4. リベット
    材質：SS400
    処理：樹脂系塗装
  5. ボックス
    材質：SS400
    処理：樹脂系塗装
  6. 受枠
    材質：SS400
    処理：樹脂系塗装
  7. アンカー（φ9）
    材質：SS400
    処理：樹脂系塗装

衝撃係数・スパン・許容応力の基準

設計情報

  1. 桝内径b1と受枠内径が合致しません。ご注意ください。

ポイント

注文・発注情報

  1. ご注文は下記要領でご指示ください。

寸法・質量表

  1. T-25仕様/ T-20仕様/ T-14・T-6仕様/ T-2仕様

    2. 価格

  2. T-25仕様/ T-20仕様/ T-14・T-6仕様/ T-2仕様

T-25仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 桝内径
b1×a1
（mm）		 グレーチング 受枠 総質量
（㎏/組）
寸法（mm） 質量
（㎏/枚）		 寸法（mm）
a b h A B H
4355 T-25 300×400 500 289 55 11.8 520 323 61 17.7
4455 T-25 400×400 500 395 55 15.1 520 429 61 22.8
4555 T-25 500×400 500 501 55 19.0 520 535 61 27.9
5365 T-25 300×500 600 289 65 15.8 620 323 71 23.4
5465 T-25 400×500 600 395 65 21.5 620 429 71 30.0
5565 T-25 500×500 600 501 65 26.0 620 535 71 36.6
6375 T-25 300×600 700 289 75 20.9 720 323 81 30.3
6475 T-25 400×600 700 395 75 24.3 720 429 81 38.8
6575 T-25 500×600 700 501 75 34.8 720 535 81 47.0
6675 T-25 600×600 700 607 75 41.7 720 641 81 55.8
7575 T-25 500×700 800 501 75 39.4 820 535 81 52.4
7775 T-25 700×700 800 713 75 55.3 820 747 81 71.3

T-20仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 桝内径
b1×a1
（mm）		 グレーチング 受枠 総質量
（㎏/組）
寸法（mm） 質量
（㎏/枚）		 寸法（mm）
a b h A B H
4350 T-20 300×400 500 289 50 10.7 520 323 56 16.6
4450 T-20 400×400 500 395 50 14.2 520 429 56 21.2
4550 T-20 500×400 500 501 50 17.9 520 535 56 25.9
4455A T-20 450×450 550 431 55 17.8 570 465 61 25.8
5355 T-20 300×500 600 289 55 13.4 620 323 61 20.4
5455 T-20 400×500 600 395 55 17.9 620 429 61 26.2
5555 T-20 500×500 600 501 55 22.4 620 535 61 31.9
6365 T-20 300×600 700 289 65 19.8 720 323 71 26.5
6465 T-20 400×600 700 395 65 24.1 720 429 71 33.8
6565 T-20 500×600 700 501 65 30.1 720 535 71 41.2
6665 T-20 600×600 700 607 65 36.1 720 641 71 48.8
7575 T-20 500×700 800 501 75 39.4 820 535 81 52.4
7775 T-20 700×700 800 713 75 55.3 820 747 81 71.3

T-14・T-6仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 桝内径
b1×a1
（mm）		 グレーチング 受枠 総質量
（㎏/組）
寸法（mm） 質量
（㎏/枚）		 寸法（mm）
a b h A B H
3438 T-14・T-6 400×300 400 395 38 7.5 420 429 44 12.7
4344 T-14・T-6 300×400 500 305 44 8.5 520 339 50 14.0
4444 T-14・T-6 400×400 500 395 44 10.8 520 429 50 17.2
4544 T-14・T-6 500×400 500 485 44 13.0 520 519 50 20.4
4450A T-14・T-6 450×450 550 431 50 16.3 570 465 56 23.2
5350 T-14・T-6 300×500 600 289 50 12.6 620 323 56 18.9
5450 T-14・T-6 400×500 600 395 50 16.8 620 429 56 24.2
5550 T-14・T-6 500×500 600 501 50 21.1 620 535 56 29.6
6355 T-14・T-6 300×600 700 289 55 14.5 720 323 61 23.0
6455 T-14・T-6 400×600 700 395 55 20.2 720 429 61 29.5
6555 T-14・T-6 500×600 700 501 55 25.3 720 535 61 35.9
6655 T-14・T-6 600×600 700 607 55 31.9 720 641 61 42.6
7560 T-14・T-6 500×700 800 501 60 32.3 820 535 66 43.9
7760 T-14・T-6 700×700 800 713 60 45.3 820 747 66 59.7

T-2仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 桝内径
b1×a1
（mm）		 グレーチング 受枠 総質量
（㎏/組）
寸法（mm） 質量
（㎏/枚）		 寸法（mm）
a b h A B H
3432 T-2 400×300 400 395 32 6.3 420 429 38 11.3
4332 T-2 300×400 500 305 32 6.4 520 339 38 10.9
4432 T-2 400×400 500 395 32 8.0 520 429 38 13.3
4532 T-2 500×400 500 485 32 9.6 520 519 38 15.8
4438A T-2 450×450 550 455 38 11.1 570 489 44 17.5
5338 T-2 300×500 600 305 38 8.5 620 339 44 14.1
5438 T-2 400×500 600 395 38 10.9 620 429 44 17.3
5538 T-2 500×500 600 485 38 13.5 620 519 44 20.6
6338 T-2 300×600 700 305 38 9.9 720 339 44 15.9
6438 T-2 400×600 700 395 38 12.6 720 429 44 19.4
6538 T-2 500×600 700 485 38 15.3 720 519 44 23.0
6638 T-2 600×600 700 605 38 19.7 720 639 44 28.1
7544 T-2 500×700 800 485 44 19.9 820 519 50 28.7
7744 T-2 700×700 800 695 44 28.1 820 729 50 39.3

T-25仕様　価格

製品符号－呼称 価格（円/組） 図面・施工要領書等
HSF－4355 23,600 cad図面dxf図面DWG図面ご使用願い図
HSF－4455 30,500 cad図面dxf図面DWG図面ご使用願い図
HSF－4555 33,900 cad図面dxf図面DWG図面ご使用願い図
HSF－5365 31,200 cad図面dxf図面DWG図面ご使用願い図
HSF－5465 40,500 cad図面dxf図面DWG図面ご使用願い図
HSF－5565 43,800 cad図面dxf図面DWG図面ご使用願い図
HSF－6375 38,900 cad図面dxf図面DWG図面ご使用願い図
HSF－6475 50,500 cad図面dxf図面DWG図面ご使用願い図
HSF－6575 55,800 cad図面dxf図面DWG図面ご使用願い図
HSF－6675 68,700 cad図面dxf図面DWG図面ご使用願い図
HSF－7575 61,300 cad図面dxf図面DWG図面ご使用願い図
HSF－7775 98,800 cad図面dxf図面DWG図面ご使用願い図
※グレーチングと受枠のセット価格です。
※価格には消費税は含まれておりません。

T-20仕様　価格

製品符号－呼称 価格（円/組） 図面・施工要領書等
HSF－4350 21,500 cad図面dxf図面DWG図面ご使用願い図
HSF－4450 27,300 cad図面dxf図面DWG図面ご使用願い図
HSF－4550 30,400 cad図面dxf図面DWG図面ご使用願い図
HSF－4455A 32,800 cad図面dxf図面DWG図面ご使用願い図
HSF－5355 27,100 cad図面dxf図面DWG図面ご使用願い図
HSF－5455 34,500 cad図面dxf図面DWG図面ご使用願い図
HSF－5555 37,200 cad図面dxf図面DWG図面ご使用願い図
HSF－6365 35,000 cad図面dxf図面DWG図面ご使用願い図
HSF－6465 46,100 cad図面dxf図面DWG図面ご使用願い図
HSF－6565 49,700 cad図面dxf図面DWG図面ご使用願い図
HSF－6665 61,100 cad図面dxf図面DWG図面ご使用願い図
HSF－7575 61,300 cad図面dxf図面DWG図面ご使用願い図
HSF－7775 98,800 cad図面dxf図面DWG図面ご使用願い図
※グレーチングと受枠のセット価格です。
※価格には消費税は含まれておりません。

T-14・T-6仕様　価格

製品符号－呼称 価格（円/組） 図面・施工要領書等
HSF－3438 18,700 cad図面dxf図面DWG図面ご使用願い図
HSF－4344 18,600 cad図面dxf図面DWG図面ご使用願い図
HSF－4444 23,500 cad図面dxf図面DWG図面ご使用願い図
HSF－4544 25,100 cad図面dxf図面DWG図面ご使用願い図
HSF－4450A 30,000 cad図面dxf図面DWG図面ご使用願い図
HSF－5350 24,200 cad図面dxf図面DWG図面ご使用願い図
HSF－5450 31,300 cad図面dxf図面DWG図面ご使用願い図
HSF－5550 33,900 cad図面dxf図面DWG図面ご使用願い図
HSF－6355 31,100 cad図面dxf図面DWG図面ご使用願い図
HSF－6455 40,100 cad図面dxf図面DWG図面ご使用願い図
HSF－6555 43,300 cad図面dxf図面DWG図面ご使用願い図
HSF－6655 53,200 cad図面dxf図面DWG図面ご使用願い図
HSF－7560 52,800 cad図面dxf図面DWG図面ご使用願い図
HSF－7760 84,400 cad図面dxf図面DWG図面ご使用願い図
※グレーチングと受枠のセット価格です。
※価格には消費税は含まれておりません。

T-2仕様　価格

製品符号－呼称 価格（円/組） 図面・施工要領書等
HSF－3432 16,500 cad図面dxf図面DWG図面ご使用願い図
HSF－4332 15,200 cad図面dxf図面DWG図面ご使用願い図
HSF－4432 18,700 cad図面dxf図面DWG図面ご使用願い図
HSF－4532 20,600 cad図面dxf図面DWG図面ご使用願い図
HSF－4438A 22,600 cad図面dxf図面DWG図面ご使用願い図
HSF－5338 19,100 cad図面dxf図面DWG図面ご使用願い図
HSF－5438 23,700 cad図面dxf図面DWG図面ご使用願い図
HSF－5538 25,700 cad図面dxf図面DWG図面ご使用願い図
HSF－6338 21,400 cad図面dxf図面DWG図面ご使用願い図
HSF－6438 27,100 cad図面dxf図面DWG図面ご使用願い図
HSF－6538 29,600 cad図面dxf図面DWG図面ご使用願い図
HSF－6638 36,000 cad図面dxf図面DWG図面ご使用願い図
HSF－7544 35,600 cad図面dxf図面DWG図面ご使用願い図
HSF－7744 56,900 cad図面dxf図面DWG図面ご使用願い図
※グレーチングと受枠のセット価格です。
※価格には消費税は含まれておりません。
