スチール製グレーチング

かさあげ型　滑り止め模様付　国土交通省型側溝用

適用荷重：T-25・T-20・T-14・T-2
製品符号：HXY-K
メインバー：DIバー

製品写真

HXY-K

規格対照表

規格名称 呼称（サイズ）
公共建築協会評価対象品 T-25を除く全サイズ

製品図面

HXY-K

メインバーピッチ

部品構成

  1. メインバー
    材質：SS400
    処理：溶融亜鉛めっき
  2. クロスバー
    材質：SS400
    処理：溶融亜鉛めっき
  3. エンドプレート
    材質：SS400
    処理：溶融亜鉛めっき
  4. かさ上げ材
    材質：STKR400
    処理：溶融亜鉛めっき

別売部品

  • 連結金具 AR
  • 連結金具 ER
  • 鎖取付金具 AK

衝撃係数・スパン・許容応力の基準

設計情報

  1. かさあげ高さ（H寸法）は呼称寸法で表しています。実寸は、＋0～－3mmの範囲で設定しています。
  2. 標準タイプ以外にもクッション付タイプを設定しています。製品符号の末尾にPを付けてご指示ください。
    ＜例＞クッション付→HXY-KP－4350A

注文・発注情報

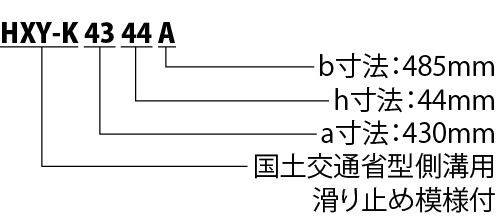

  1. ご注文は下記要領でご指示ください。

寸法・質量表

T-25仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 みぞ幅
（mm）		 寸法（mm） メインバー 質量
（㎏/枚）
a b h H
4355A T-25 300 430 501 55 110 DI-55 20.7
4355B T-25 300 430 995 55 110 DI-55 40.3
5375A T-25 400 530 501 75 120 DI-75 30.4
5375B T-25 400 530 995 75 120 DI-75 59.2

T-20仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 みぞ幅
（mm）		 寸法（mm） メインバー 質量
（㎏/枚）
a b h H
4350A T-20 300 430 501 50 110 DI-50 20.0
4350B T-20 300 430 995 50 110 DI-50 38.9
5360A T-20 400 530 501 60 120 DI-60 26.8
5360B T-20 400 530 995 60 120 DI-60 52.7
6375A T-20 500 630 501 75 130 DI-75 36.1
6375B T-20 500 630 995 75 130 DI-75 69.9

T-14仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 みぞ幅
（mm）		 寸法（mm） メインバー 質量
（㎏/枚）
a b h H
4344A T-14 300 430 485 44 110 DI-44 15.8
4344B T-14 300 430 995 44 110 DI-44 32.1
5355A T-14 400 530 501 55 120 DI-55 24.7
5355B T-14 400 530 995 55 120 DI-55 48.1
6365A T-14 500 630 501 65 130 DI-65 32.0
6365B T-14 500 630 995 65 130 DI-65 62.2

T-2仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 みぞ幅
（mm）		 寸法（mm） メインバー 質量
（㎏/枚）
a b h H
4325A T-2 300 430 485 25 100 DI-25 12.6
4325B T-2 300 430 995 25 100 DI-25 25.5
5332A T-2 400 530 485 32 100 DI-32 14.6
5332B T-2 400 530 995 32 100 DI-32 29.6
6332A T-2 500 630 485 32 100 DI-32 16.4
6332B T-2 500 630 995 32 100 DI-32 33.1
7338A T-2 600 730 485 38 100 DI-38 20.3
7338B T-2 600 730 995 38 100 DI-38 40.9
8338A T-2 700 830 485 38 100 DI-38 23.3
8338B T-2 700 830 995 38 100 DI-38 45.0

T-25仕様　価格

製品符号－呼称 価格（円/枚） 図面・施工要領書等
HXY－K－4355A 26,100 cad図面dxf図面DWG図面ご使用願い図
HXY－K－4355B 48,700 cad図面dxf図面DWG図面ご使用願い図
HXY－K－5375A 38,800 cad図面dxf図面DWG図面ご使用願い図
HXY－K－5375B 74,500 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

T-20仕様　価格

製品符号－呼称 価格（円/枚） 図面・施工要領書等
HXY－K－4350A 25,200 cad図面dxf図面DWG図面ご使用願い図
HXY－K－4350B 48,100 cad図面dxf図面DWG図面ご使用願い図
HXY－K－5360A 34,000 cad図面dxf図面DWG図面ご使用願い図
HXY－K－5360B 65,600 cad図面dxf図面DWG図面ご使用願い図
HXY－K－6375A 45,700 cad図面dxf図面DWG図面ご使用願い図
HXY－K－6375B 88,200 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

T-14仕様　価格

製品符号－呼称 価格（円/枚） 図面・施工要領書等
HXY－K－4344A 20,400 cad図面dxf図面DWG図面ご使用願い図
HXY－K－4344B 39,600 cad図面dxf図面DWG図面ご使用願い図
HXY－K－5355A 31,500 cad図面dxf図面DWG図面ご使用願い図
HXY－K－5355B 60,800 cad図面dxf図面DWG図面ご使用願い図
HXY－K－6365A 41,100 cad図面dxf図面DWG図面ご使用願い図
HXY－K－6365B 79,200 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

T-2仕様　価格

製品符号－呼称 価格（円/枚） 図面・施工要領書等
HXY－K－4325A 16,300 cad図面dxf図面DWG図面ご使用願い図
HXY－K－4325B 31,400 cad図面dxf図面DWG図面ご使用願い図
HXY－K－5332A 19,500 cad図面dxf図面DWG図面ご使用願い図
HXY－K－5332B 37,700 cad図面dxf図面DWG図面ご使用願い図
HXY－K－6332A 21,800 cad図面dxf図面DWG図面ご使用願い図
HXY－K－6332B 41,900 cad図面dxf図面DWG図面ご使用願い図
HXY－K－7338A 26,100 cad図面dxf図面DWG図面ご使用願い図
HXY－K－7338B 50,300 cad図面dxf図面DWG図面ご使用願い図
HXY－K－8338A 29,100 cad図面dxf図面DWG図面ご使用願い図
HXY－K－8338B 55,300 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

クッション付　価格

製品符号 寸法（mm） 価格（円/枚）
HXY－KP タイプA（ b＝485,501用） 3,300円加算
HXY－KP タイプB（ b＝995用） 4,500円加算
※価格には消費税は含まれておりません。
