スチール製グレーチング

かさあげ型　滑り止め模様付　側溝用

適用荷重：T-20・T-14・T-6
製品符号：HXY
メインバー：NSIバー・DIバー

製品写真

HXY

規格対照表

規格名称 呼称（サイズ）
公共建築協会評価対象品 全サイズ

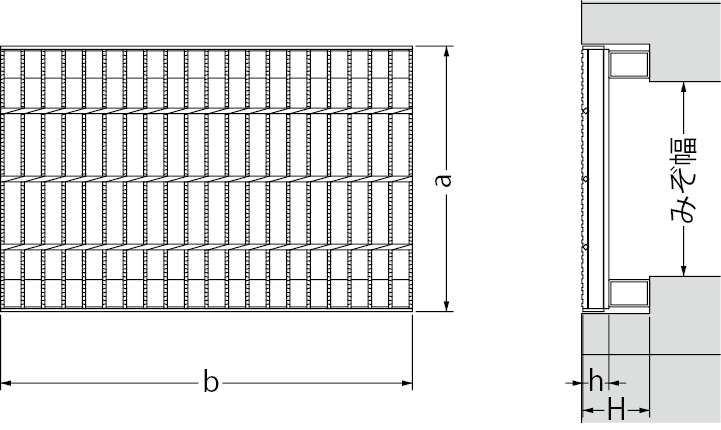

製品図面

メインバーピッチ

部品構成

  1. メインバー
    材質：SS400
    処理：溶融亜鉛めっき
  2. クロスバー
    材質：SS400
    処理：溶融亜鉛めっき
  3. エンドプレート
    材質：SS400
    処理：溶融亜鉛めっき
  4. かさ上げ材
    材質：STKR400
    処理：溶融亜鉛めっき

別売部品

衝撃係数・スパン・許容応力の基準

設計情報

  1. かさあげ高さ（H寸法）は呼称寸法で表しています。実寸は、＋0～－3mmの範囲で設定しています。

注文・発注情報

  1. かさあげ高さは100mmを標準としますが、その他特殊なかさあげ高さのものも製作致します。
  2. クッション付タイプを設定しています。製品符号の末尾にPを付けてご指示ください。
    ＜例＞クッション付→HXY-P-3338A
  3. ご注文は下記要領でご指示ください。

寸法・質量表

T-20仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 みぞ幅
（mm）		 寸法（mm） メインバー 質量
（㎏/枚）
a b h H
3338A T-20 250 330 605 38 100 DI-38 15.2
3338B T-20 250 330 995 38 100 DI-38 25.2
3344A T-20 250 330 605 44 100 DI-44 15.8
3344B T-20 250 330 995 44 100 DI-44 25.9
3950A T-20 300 390 607 50 100 NSI-50 22.2
3950B T-20 300 390 995 50 100 NSI-50 36.1
4955A T-20 400 490 607 55 100 DI-55 27.1
4955B T-20 400 490 995 55 100 DI-55 43.9
5975A T-20 500 590 607 75 100 DI-75 39.2
5975B T-20 500 590 995 75 100 DI-75 63.4

T-14仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 みぞ幅
（mm）		 寸法（mm） メインバー 質量
（㎏/枚）
a b h H
3332A T-14 250 330 605 32 100 DI-32 14.1
3332B T-14 250 330 995 32 100 DI-32 23.2
3944A T-14 300 390 605 44 100 DI-44 17.9
3944B T-14 300 390 995 44 100 DI-44 29.2
4950A T-14 400 490 607 50 100 NSI-50 26.1
4950B T-14 400 490 995 50 100 NSI-50 42.4
5960A T-14 500 590 607 60 100 DI-60 33.6
5960B T-14 500 590 995 60 100 DI-60 54.5

T-6仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 みぞ幅
（mm）		 寸法（mm） メインバー 質量
（㎏/枚）
a b h H
3938A T-6 300 390 605 38 100 DI-38 15.7
3938B T-6 300 390 995 38 100 DI-38 26.2
4950A T-6 400 490 607 50 100 NSI-50 26.1
4950B T-6 400 490 995 50 100 NSI-50 42.4
5950A T-6 500 590 607 50 100 NSI-50 29.5
5950B T-6 500 590 995 50 100 NSI-50 47.8

T-20仕様　価格

製品符号－呼称 価格（円/枚） 図面・施工要領書等
HXY－3338A 19,800 cad図面dxf図面DWG図面ご使用願い図
HXY－3338B 30,700 cad図面dxf図面DWG図面ご使用願い図
HXY－3344A 21,000 cad図面dxf図面DWG図面ご使用願い図
HXY－3344B 32,500 cad図面dxf図面DWG図面ご使用願い図
HXY－3950A 29,400 cad図面dxf図面DWG図面ご使用願い図
HXY－3950B 45,300 cad図面dxf図面DWG図面ご使用願い図
HXY－4955A 35,000 cad図面dxf図面DWG図面ご使用願い図
HXY－4955B 53,700 cad図面dxf図面DWG図面ご使用願い図
HXY－5975A 51,700 cad図面dxf図面DWG図面ご使用願い図
HXY－5975B 78,000 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

T-14仕様　価格

製品符号－呼称 価格（円/枚） 図面・施工要領書等
HXY－3332A 18,600 cad図面dxf図面DWG図面ご使用願い図
HXY－3332B 28,900 cad図面dxf図面DWG図面ご使用願い図
HXY－3944A 23,200 cad図面dxf図面DWG図面ご使用願い図
HXY－3944B 35,800 cad図面dxf図面DWG図面ご使用願い図
HXY－4950A 34,700 cad図面dxf図面DWG図面ご使用願い図
HXY－4950B 52,700 cad図面dxf図面DWG図面ご使用願い図
HXY－5960A 43,400 cad図面dxf図面DWG図面ご使用願い図
HXY－5960B 66,600 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

T-6仕様　価格

製品符号－呼称 価格（円/枚） 図面・施工要領書等
HXY－3938A 21,700 cad図面dxf図面DWG図面ご使用願い図
HXY－3938B 33,600 cad図面dxf図面DWG図面ご使用願い図
HXY－4950A 34,700 cad図面dxf図面DWG図面ご使用願い図
HXY－4950B 52,700 cad図面dxf図面DWG図面ご使用願い図
HXY－5950A 39,400 cad図面dxf図面DWG図面ご使用願い図
HXY－5950B 60,200 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

クッション付　価格

製品符号 寸法（mm） 価格（円/枚）
HXY－P タイプA（ b＝605,607用） 3,300円加算
HXY－P タイプB（ b＝995用） 4,500円加算
※価格には消費税は含まれておりません。
