L-AZ・L-AQZ | ボルト固定式スチール製受枠 | カネソウ株式会社　建設用金属製品の総合メーカー

スチール製グレーチング

製品符号：L-AZ（グレーチング長さb=997・995用）
　　　　　L-AQZ（グレーチング長さb=498用）

定尺長さ：2000mm

グレーチングの定尺長さにより、固定ボルトのピッチ寸法が異なります。
詳細は以下をご覧ください。

〔L-AZ〕グレーチング長さ b=997・995用

〔L-AQZ〕グレーチング長さ b=498用

製品符号	h	H	質量（kg/本）	価格（円/m）	幅決めプレート加工費（円/m）
L-32AZ	32	44	10.1	14,400	1,600
L-38AZ	38	50	11.0	15,400	1,600
L-44AZ	44	56	11.5	15,800	1,600
L-50AZ	50	61	11.9	16,800	1,600
L-55AZ	55	66	12.4	17,200	1,600
L-60AZ	60	71	12.8	17,600	1,600
L-65AZ	65	76	13.2	18,000	1,600
L-75AZ	75	86	14.2	18,600	1,600

※両側1m当りの価格です。
※ボルト部品は、電気亜鉛めっき仕上です。溶融亜鉛めっきに変更する場合は、上記価格に1,200円／m加算してください。

製品符号	h	H	質量（kg/本）	価格（円/m）	幅決めプレート加工費（円/m）
L-50AQZ	50	61	11.9	20,800	1,600
L-55AQZ	55	66	12.4	21,200	1,600

※両側1m当りの価格です。
※ボルト部品は、電気亜鉛めっき仕上です。溶融亜鉛めっきに変更する場合は、上記価格に2,400円／m加算してください。

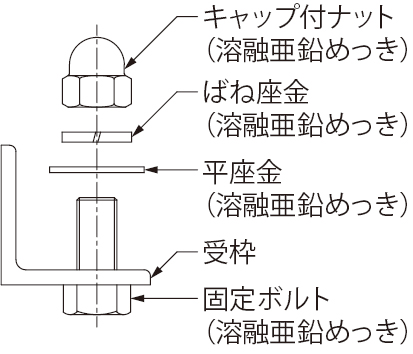

ボルト部品は、通常「電気亜鉛めっき」仕上となりますが、設置環境により「溶融亜鉛めっき」への変更も承ります。なお、溶融亜鉛めっき仕様の場合、締結部品（キャップ付Uナット）は「キャップ付ナット」と「ばね座金」の組み合わせとなります。
