製品図面

定尺長さ：2000mm

材質および表面処理

1. 材質：SPHCまたはSS400
   処理：樹脂系塗装

適合グレーチング蓋

タイプ	製品符号
	滑り止め	プレーン
ボルト固定式	HXBL	HSBL
細目ボルト固定式	QXBL	QSBL

固定ボルトとアンカーのピッチ寸法について

グレーチングの定尺長さにより、固定ボルトのピッチ寸法が異なります。
詳細は以下をご覧ください。

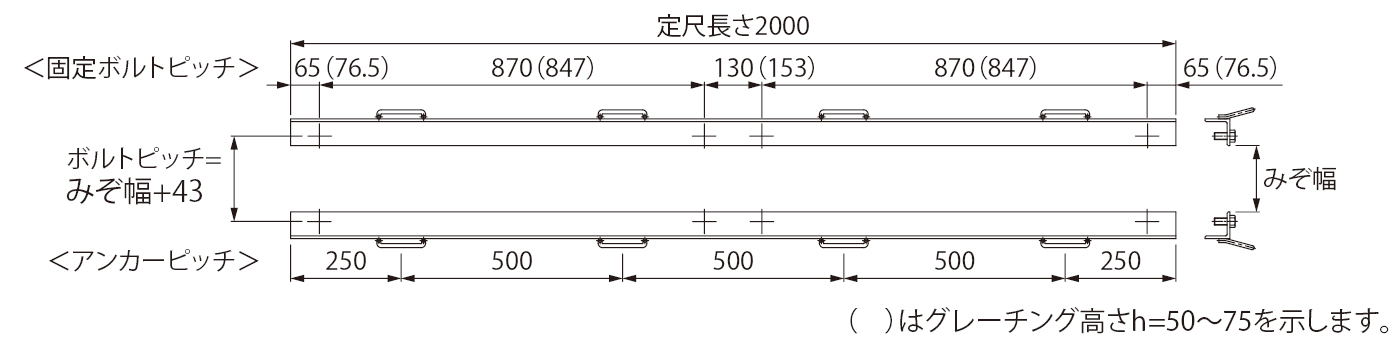

〔L-B〕グレーチング長さ b=997・995用

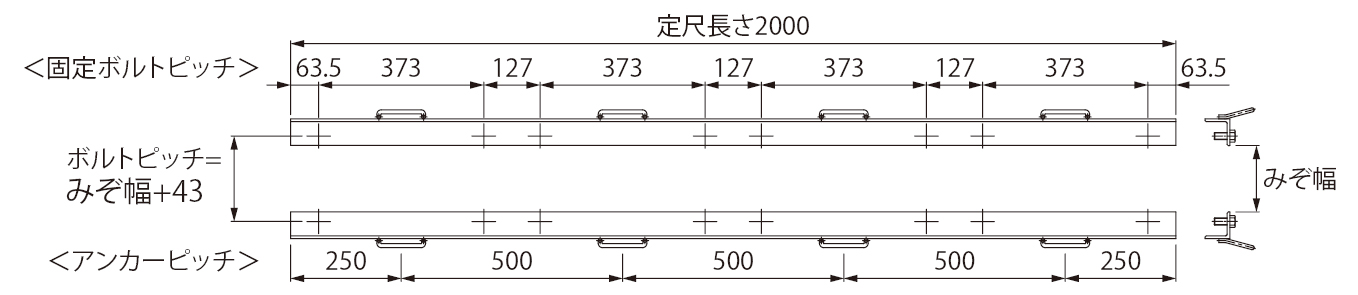

〔L-BQ〕グレーチング長さ b=498用

寸法・質量・価格表〔L-B〕

製品符号	h	H	質量（kg/本）	価格（円/m）	幅決めプレート加工費 （円/m）
L-32B	32	50	10.9	13,400	1,600
L-38B	38	56	11.5	13,800	1,600
L-44B	44	61	11.9	14,000	1,600
L-50B	50	66	12.4	14,800	1,600
L-55B	55	71	12.8	15,000	1,600
L-60B	60	76	13.2	15,200	1,600
L-65B	65	81	13.4	15,600	1,600
L-75B	75	91	14.5	16,200	1,600

※両側1m当りの価格です。

寸法・質量・価格表〔L-BQ〕

製品符号	h	H	質量（kg/本）	価格（円/m）	幅決めプレート加工費 （円/m）
L-50BQ	50	66	12.4	18,800	1,600
L-55BQ	55	71	12.8	19,000	1,600

※両側1m当りの価格です。
