フロアルーバー

フロアルーバー用　設置開口・点検蓋　ステンレス製　モルタル充填用（充填深さ36.5mm）

製品符号：LF-50

施工イメージ

製品写真

LF-50

※床仕上材は含まれません。

製品の特徴

呼称100および150のフロアルーバー LV-15、LQ-15、ALV-15Aを敷設できます。
周囲と同じ床仕上材が充填できます。

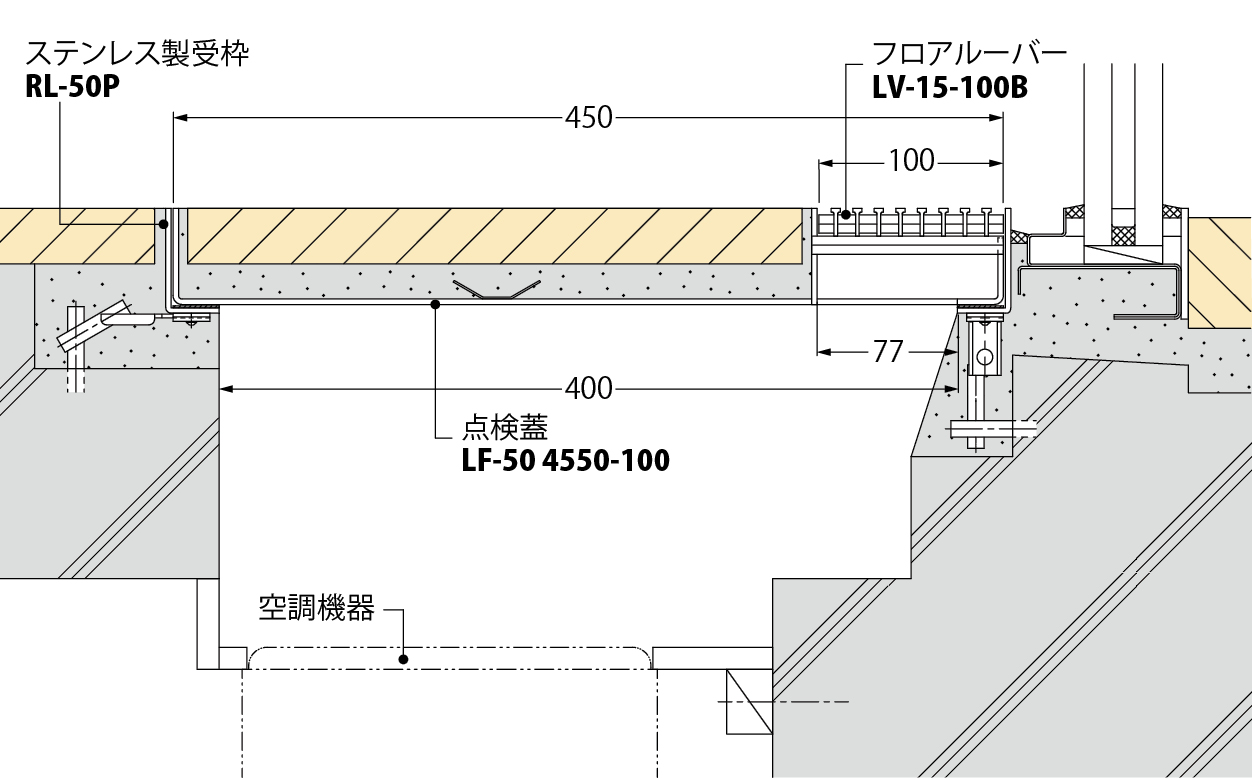

納まり図

（フロアールーバー、点検蓋、受枠の組み合わせ例）

LF-50

製品図面

部品構成

蓋
材質：SUS304
モルタル止め
材質：SUS430

設計情報

設置場所は窓際としてください。
人が頻繁に通行する場所への設置には適しません。

ワンポイント

注文・発注情報

下記の要領でご指示ください。
フロアルーバーは別売りです。
標準品以外も製作いたします。詳細については、お問い合わせください。
落下防止金物も製作いたします。

寸法・質量表＜単位：mm＞

呼称	ピット幅	ルーバー幅	W	L	空調吹き出し口	ｈ	質量（kg）
2550-100	200	100	250	499	77	49.5	4.0
2550-150	200	150	250	499	127	49.5	3.7
3050-100	250	100	300	499	77	49.5	4.8
3050-150	250	150	300	499	127	49.5	4.4
3550-100	300	100	350	499	77	49.5	5.6
3550-150	300	150	350	499	127	49.5	5.2
4050-100	350	100	400	499	77	49.5	6.3
4050-150	350	150	400	499	127	49.5	5.9
4550-100	400	100	450	499	77	49.5	7.1
4550-150	400	150	450	499	127	49.5	6.7
5050-100	450	100	500	499	77	49.5	7.9
5050-150	450	150	500	499	127	49.5	7.4

価格

フロアルーバー用　設置開口・点検蓋		受枠		セット価格（円/m）	図面・施工要領書等
製品符号－呼称	価格（円/m）	製品符号	価格（円/m）	セット価格（円/m）	図面・施工要領書等
LF-50-2550-100	79,100	RL-50P	17,000	96,100
LF-50-2550-150	79,800	RL-50P	17,000	96,800
LF-50-3050-100	83,800	RL-50P	17,000	100,800
LF-50-3050-150	84,500	RL-50P	17,000	101,500
LF-50-3550-100	88,500	RL-50P	17,000	105,500
LF-50-3550-150	89,200	RL-50P	17,000	106,200
LF-50-4050-100	93,200	RL-50P	17,000	110,200
LF-50-4050-150	93,900	RL-50P	17,000	110,900
LF-50-4550-100	97,900	RL-50P	17,000	114,900
LF-50-4550-150	98,600	RL-50P	17,000	115,600
LF-50-5050-100	102,600	RL-50P	17,000	119,600
LF-50-5050-150	103,300	RL-50P	17,000	120,300

※価格には消費税は含まれておりません。
