- MKDY-6
カネソウの鉄蓋情報はこちら
※価格には消費税は含まれておりません。
※価格には消費税は含まれておりません。
製品写真
製品の特徴
- 鉄蓋の中央部に蓋を設けた中蓋付密閉形のマンホール鉄蓋です。
- パッキンを蓋のテーパ部分に装着し、受枠に圧着させ密閉にしたテーパ・パッキン式です。
- 屋外地下オイルタンクなどのマンホール蓋に最適です。
- 総重量6,000kgfまでの車両の通行が可能です。
規格対照表
| 規格名称 | 記号 | 呼称 （サイズ） |
備考 |
|---|---|---|---|
| 公共建築工事標準仕様書 （建築工事編） |
21.2.1（5） | 700、800 | − |
| 公共建築設備工事標準図 （電気設備工事編） |
WPM-AW | 700、800 | 条件あり 詳細はこちらをご覧ください |
| 公共建築設備工事標準図 （機械設備工事編） |
WPM-AW | 700、800 | 条件あり 詳細はこちらをご覧ください |
| 公共建築協会評価対象品 | − | 700、800 | − |
| SHASE-S209 | 1500K | 700、800 | − |
製品図面

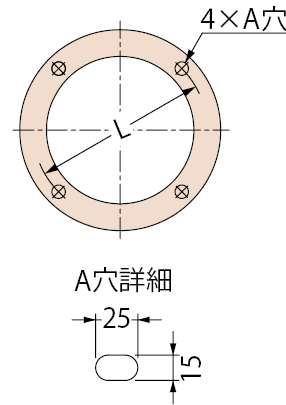

アンカーボルト取付方法
部品構成
- 中蓋
材質：FC200
処理：樹脂系塗装 - パッキン
材質：クロロプレンゴム - 蓋
材質：FC200
処理：樹脂系塗装 - 鎖
材質：SWRM
処理：溶融亜鉛めっき - キャップ
材質：クロロプレンゴム - パッキン
材質：クロロプレンゴム - 枠
材質：FC200
処理：樹脂系塗装
施工上の注意
- 受枠のアンカーボルトによる固定は、受枠の変形・破損を防ぐため、手締めで均等に締め込んでください。
注文・発注情報
- 盗難防止用鎖の有無は、下記要領でご指示ください。
＜例＞
鎖なし→MKDY-6-700-a
鎖付→MKDY-6-700-b - 蓋の開閉には開閉ハンドルJ型とC型ハンドルを使用して下さい。
開閉手順について
ワンポイント情報
寸法表＜単位：mm＞
| 呼称 | A | A1 | B | B1 | C | H | t1 | t2 | L | 鎖B型 |
|---|---|---|---|---|---|---|---|---|---|---|
| 700 | 700 | 300 | 757 | 331 | 860 | 75 | 12 | 6 | 816 | φ6×800 |
| 800 | 800 | 300 | 867 | 331 | 1040 | 100 | 16 | 6 | 982 | φ6×800 |
質量・破壊荷重・適用荷重＜加重体：Φ170＞
| 呼称 | 蓋質量（kg） | 総質量（kg） | 破壊荷重 | 適用荷重 |
|---|---|---|---|---|
| 700 | 64 | 97 | 60kN以上 | T-6 |
| 800 | 111 | 169 | 60kN以上 | T-6 |
鎖なし 価格
| 製品符号−呼称 | 価格（円/組） | 図面･施工要領書等 |
|---|---|---|
| MKDY-6-700-a | 193,500 |     |
| MKDY-6-800-a | 347,600 | |
鎖付 価格
| 製品符号−呼称 | 価格（円/組） | 図面･施工要領書等 |
|---|---|---|
| MKDY-6-700-b | 196,900 | |
| MKDY-6-800-b | 351,000 | |
