製品符号：MKSW-D
※価格には消費税は含まれておりません。
カラー舗装用鉄蓋（化粧用鉄蓋）
タイル用 ステンレス目地 施錠式
密閉形（防水・防臭形）
二重蓋 充填深さ40mm 断熱形
適用荷重：T-2鉄蓋製品の強度基準はこちらをご覧ください。
製品写真
製品の特徴
- 二重蓋構造の密閉形のカラー舗装用鉄蓋です。中蓋により、密閉性を確保しています。
- 蓄熱槽など保温を必要とする場合にご使用ください。
- 充填深さは40mmで、厚さ35mmまでの舗装材を充填できます。
- 総重量2,000kgfまでの車両の通行が可能です。
- 100角、200角タイルの目地割に合致します。
- 目地部は、耐久性・耐候性・美観に優れたステンレス製です。
- 受枠に排水穴が設けてあり、排水管を接続することで受枠に浸入した水を排水できます。
製品図面
アンカーボルト取付寸法
施錠部詳細

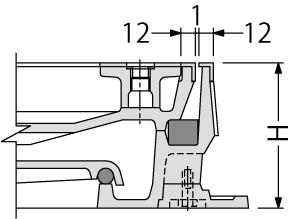

目地幅
把手部寸法

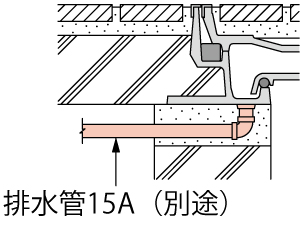

排水管の接続
部品構成
- 蓋
材質：FC200
処理：樹脂系塗装 - 目地
材質：SUS304 - キャップ
材質：SCS13 - パッキン
材質：クロロプレンゴム - 化粧プレート
材質：SUS304 - 把手ボックス
材質：FC200
処理：樹脂系塗装 - 中蓋
材質：FC200
処理：樹脂系塗装 - 断熱材
材質：ポリウレタンフォーム - カバー
材質：SPHC
処理：電気亜鉛めっき - 中蓋把手
材質：SS400
処理：電気亜鉛めっき - 南京錠（40mm）
材質：CAC202 - ロックキャップ
材質：FC200
処理：樹脂系塗装 - パッキン
材質：クロロプレンゴム - パッキン
材質：エチレンプロピレンゴム - 枠
材質：FC200
処理：樹脂系塗装 - アンカー
材質：SS400
処理：電気亜鉛めっき - 六角ボルト
材質：SUS304 - ボックススパナ
材質：SPHC
処理：電気亜鉛めっき
別売部品
- 開閉ハンドル K-1b型
- 蓋と枠の縁切り、また蓋の開閉がスムーズに行える鉄蓋開閉機も用意しております。
設計情報
- 中蓋は南京錠により施錠できます。
- 南京錠に指定等がある場合は、指定内容をご指示ください。
- ステンレス製カバーも製作可能です。
注文・発注情報
- ご注文の際は、開閉ハンドルの有無をご指示ください。
＜例＞
MKSW-D-6080・ハンドル付
MKSW-D-6080・ハンドルなし
ワンポイント情報
寸法表＜単位：mm＞
| 呼称 | A | a | B | C | D | H | h1 | h2 | t | L1 | L2 | 把手数 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6080 | 600 | 575 | 766 | 850 | 792 | 120 | 40 | 40 | 7.5 | 540 | 818 | 4 |
質量・破壊荷重・適用荷重＜加重体：φ150＞
| 呼称 | 質量（kg） | 舗装材充填時の 蓋質量（約・kg） |
中蓋質量（kg） | 破壊荷重 | 適用荷重 |
|---|---|---|---|---|---|
| 6080 | 129 | 110 | 20 | 20kN以上 | T-2 |
価格
| 製品符号−呼称 | 価格（円/組） | 図面・施工要領書等 | |
|---|---|---|---|
| ハンドル付 | ハンドルなし | ||
| MKSW-D-6080 | 295,300 | 286,500 |       |
