フロアーハッチ

張物用(適合床材:3.5mm以下)屋内外用 密閉形(防水・防臭形)
ステンレス製 ボルト固定式

適用荷重:歩行用
製品符号:MSXM-P
蓋プレート厚 1mm

製品写真

ボルト固定式 通常タイプ
適合床材:3.5mm以下

製品の特徴

  • ボルト固定式の、密閉形ステンレス製です。
  • 確実な密閉性能を確保するため、蓋を一体で成形しました。
  • 蓋開閉時に化粧キャップを紛失しないよう、化粧キャップをロックボルトと一体構造としました。
  • 軽量化のため、蓋、受枠共に充填用とは別設計としました。

フロアーハッチ選定時の注意事項

規格対照表

規格名称 呼称(サイズ)
公共建築協会評価対象品 350,450,500,600

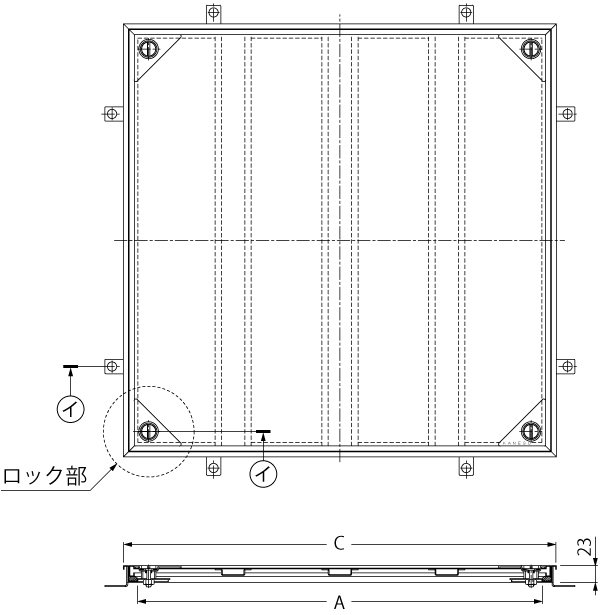

製品図面

MSXM 製品図面

(イ−イ断面) 納まり図

MSXM 納まり図

ロック部平面詳細図

MSXM ロック部 平面詳細図


部品構成


  1. 材質:SUS304
  2. 補強材
    材質:SUS304
  3. ロックボディ
    材質:SUS304
  4. ロックボルト
    材質:SCS13
  5. 受枠
    材質:SUS304
  6. パッキン
    材質:クロロプレンゴム
  7. アンカー
    材質:SGHC

付属部品

  • スペーサー

施工情報

  1. 蓋と受枠をセットした状態で施工を行ってください。
    また、モルタルの圧力で蓋・受枠が変形する恐れがあります。必ず付属のスペーサーを蓋と受枠の間に差し込んでください。

注文・発注情報

  1. ご注文の際、ハンドルの有無をご指示ください。
  2. ご注文の際は、下記要領でご指示ください。
    <例>
    ハンドル付の場合  →MSXM-P-600 ハンドル付
    ハンドルなしの場合 →MSXM-P-600 ハンドルなし
  3. スラブコンクリート打設と同時にフロアーハッチを取り付ける事ができる、打込型フロアーハッチRSV-14を販売しています。

ワンポイント情報


寸法・質量表<単位:mm>

呼称 A C 質量(kg) 張物時の蓋質量(約・kg)
350 310 350 2.2 3
450 410 450 3.2 4
500 460 500 3.9 5
600 560 600 5.2 6

価格

製品符号-呼称 ハンドル付(円/組) ハンドルなし(円/組) 図面・施工要領書等
MSXM-P-350 41,100 38,100 cad図面dxf図面DWG図面ご使用願い図施工要領書
MSXM-P-450 42,200 39,200 cad図面dxf図面DWG図面ご使用願い図施工要領書
MSXM-P-500 50,100 47,100 cad図面dxf図面DWG図面ご使用願い図施工要領書
MSXM-P-600 51,400 48,400 cad図面dxf図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。
