部品構成

1. 本体パネルアウト
   材質：SUS304
   処理：ヘアライン仕上
2. 本体パネルミドル
   材質：SUS304
   処理：ヘアライン仕上
3. 本体パネルセンター
   材質：SUS304
   処理：ヘアライン仕上
4. ブラケット
   材質：SUS304
5. リンケージユニット
   材質：SUS304
6. 見切りカバー
   材質：SUS304
   処理：ヘアライン仕上
7. アンカーボルト
   材質：SUS304
8. ヒンジ
   材質：SUS304
9. シート受けフレーム
   材質：A6063S
   処理：陽極酸化塗装複合皮膜
10. 補助シート
    材質：軟質ポリ塩化ビニル
11. ナイロンプラグ
    材質：ナイロン

設計情報

• 許容残留変位は50mmです。
• 耐火仕様も製作いたします。
  耐火帯の仕様はこちらをご覧ください。

寸法表＜単位：mm＞

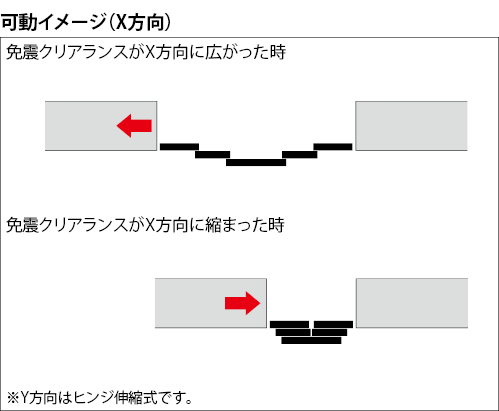

設計可動量 （X・Y方向）	製品符号	呼称	本体パネル長さ	性能指標
600	MX22TRF	60150	2000（標準長さ）	A種

※設計可動量600mmは標準例です。
※設計者のご依頼により、他の設計可動量にもご対応させていただきますので、弊社までご相談ください。
※性能指標について

耐風圧性能

基準風速　Vo	建築物の高さと軒の 高さとの平均　H	地表面粗度区分	設計風圧力　W
36m/s	30m	�U	正圧： 2,904N/�u 　 負圧：-2,366N/�u ※

※設計者のご依頼により、他の条件（基準風速、建物の高さ、立地条件）の耐風圧性能にもご対応させていただきますので、弊社までご相談ください。

価格

製品符号−呼称	設計可動量 （X・Y方向）	価格（円/ｍ）	図面等
MX22TRF-60150	600mm	1,133,000

※価格には消費税は含まれておりません。
※価格は1ｍ当りの材料価格です。なお、端数は0.5ｍ単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
