製品の特徴

• 滑り抵抗係数C.S.R=0.4以上を確保したノンスリップタイプです。


製品図面

メインバー形状

部品構成

1. メインバー
   材質：SUS304
2. クロスバー
   材質：SUS304
3. 受枠
   材質：SUS304
4. アンカー
   材質：SPHC
   処理：電気亜鉛めっき

別売部品

• 開閉ハンドル D型

設計情報

1. メインバーの表面にローレット模様の滑り止め加工が施してあるため、滑りにくく雨の日の歩行も安全です。

ワンポイント情報

1. ステンレス製玄関マットの切欠き加工について
2. 玄関マットの受枠が一辺2400mmを越えた場合の受枠の分割について

寸法・質量表＜単位：mm＞

呼称	枠外寸法		本体寸法		H	a	b	h	総質量(kg/組)	本体質量(kg/枚)
	W1	L1	W2	L2
900×600	892	592	872	572	25	5	8	15	10.7	9.5
1200×600	1192	592	1172	572	25	5	8	15	14.4	13.0
1200×900	1192	892	1172	872	25	5	8	15	21.0	19.3
1500×900	1492	892	1472	872	25	5	8	15	25.7	23.8
1800×900	1792	892	1772	872	25	5	8	15	30.6	28.4

価格

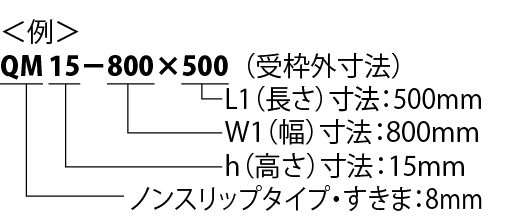

製品符号−呼称	四方枠付（円/組）	本体のみ（円/枚）	図面・施工要領書等
QM15−900×600	140,200	128,800
QM15−1200×600	188,400	173,000
QM15−1200×900	287,300	263,900
QM15−1500×900	360,800	331,400
QM15−1800×900	434,400	399,000

製品名	四方枠付（円/組）	本体のみ（円/枚）
QM15　�u当り	281,100	258,200

※価格には消費税は含まれておりません。
※本体寸法が0.4�u〜0.2�uの場合は、1�u当りの価格が20％アップとなります。
（価格は10円の位を四捨五入で100円単位となります。）0.2�u未満は別途見積りとなります。
